過電流損壞

為了避免IGBT 發生擎住效應而損壞，電路設計中應保證IGBT 的最大工作電流應不超過IGBT 的IDM 值，同時注意可適當加大驅動電阻 RG 的辦法延長關斷時間，減小IGBT 的di/dt。驅動電壓的大小也會影響IGBT 的擎住效應，驅動電壓低，承受過電流時間長，IGBT 必須加負偏壓，IGBT 生產廠家一般推薦加-5V 左右的反偏電壓。在有負偏壓情況下，驅動正電壓在10—15V 之間，漏極電流可在5～10μs 內超過額定電流的4～10 倍，所以驅動IGBT 必須設計負偏壓。由于UPS 負載沖擊特性各不相同，且供電的設備可能發生電源故障短路，所以在UPS 設計中采取限流措施進行IGBT的電流限制也是必須的，可考慮采用IGBT 廠家提供的驅動厚膜電路。如FUJI 公司的EXB841、EXB840，三菱公司的M57959AL，57962CL，它們對IGBT 的集電極電壓進行檢測，如果IGBT 發生過電流，內部電路進行關閉驅動。這種辦法有時還是不能保護IGBT，根據IR 公司的資料，IR 公司推薦的短路保護方法是：首先檢測通態壓降Vce，如果Vce 超過設定值，保護電路馬上將驅動電壓降為 8V，于是IGBT 由飽和狀態轉入放大區，通態電阻增大，短路電路減削，經過4us 連續檢測通態壓降Vce，如果正常，將驅動電壓恢復正常，如果未恢復，將驅動關閉，使集電極電流減為零，這樣實現短路電流軟關斷，可以避免快速關斷造成的過大di/dt 損壞IGBT，另外根據最新三菱公司IGBT 資料，三菱推出的F 系列IGBT 的均內含過流限流電路（RTC circuit），如圖6，當發生過電流，10us 內將IGBT 的啟動電壓減為 9V，配合M57160AL 驅動厚膜電路可以快速軟關斷保護IGBT。

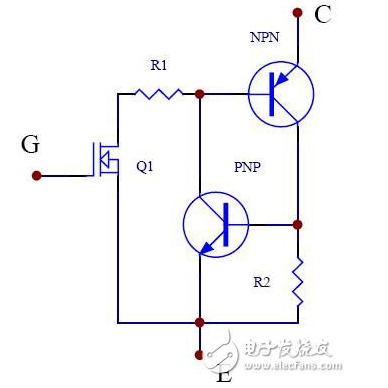

圖5：IGBT 等效電路圖

圖6 三菱F 系列IGBT 的RCT 電路

過電壓損壞

防止過電壓損壞方法有：優化主電路的工藝結構，通過縮小大電流回路的路徑來減小線路寄生電感；適當增加IGBT 驅動電阻Rg 使開關速度減慢（但開關損耗也增加了）；設計緩沖電路，對尖峰電壓進行抑制。用于緩沖電路中的二極管必須是快恢復的二極管，電容必須是高頻、損耗小，頻率特性好的薄膜電容。這樣才能取得好的吸收效果。常見電路有耗能式和回饋式緩沖電路。回饋式又有無源式和有源式兩種，詳細電路設計可參見所選用器件的技術手冊。在UPS 中，逆變橋同臂支路兩個驅動必須是互鎖的，而且應該設置死區時間（即共同不導通時間）。如果發生共導，IGBT 會迅速損壞。在控制電路應該考慮到各種運行狀況下的驅動問題控制時序問題?？赏ㄟ^降額使用，加大散熱器，涂敷導熱膠，強制風扇制冷，設置過溫度保護等

IGBT欠壓鎖定保護（UVLO）功能

在剛剛上電的過程中，芯片供電電壓由0V逐漸上升到最大值。如果此時芯片有輸出會造成IGBT門極電壓過低，那么它會工作在線性放大區。 HCPL316J芯片的欠壓鎖定保護的功能（UVLO）可以解決此問題。當VCC與VE之間的電壓值小于12V時，輸出低電平，以防止IGBT工作在線性工作區造成發熱過多進而燒毀。示意圖詳見圖1中含UVLO部分。

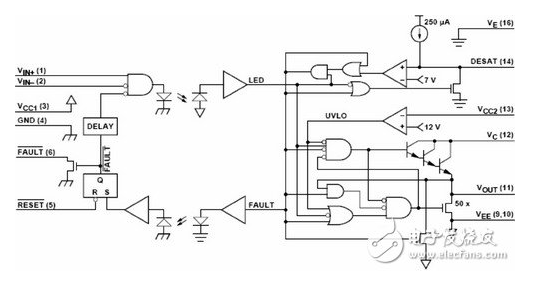

圖1 HCPL-316J內部原理圖

IGBT過流保護功能

HCPL-316J具有對IGBT的過流保護功能，它通過檢測IGBT的導通壓降來實施保護動作。同樣從圖上可以看出，在其內部有固定的7V電平，在檢測電路工作時，它將檢測到的IGBT C～E極兩端的壓降與內置的7V電平比較，當超過7V時，HCPL-316J芯片輸出低電平關斷IGBT，同時，一個錯誤檢測信號通過片內光耦反饋給輸入側，以便于采取相應的解決措施。在IGBT關斷時，其C～E極兩端的電壓必定是超過7V的，但此時，過流檢測電路失效，HCPL-316J芯片不會報故障信號。實際上，由于二極管的管壓降，在IGBT的C～E 極間電壓不到7V時芯片就采取保護動作。
