“簡單”是指放大器的電路簡單，制作比較容易，只要照圖3-17焊接，保證元件質量，一試就靈。
電路原理：

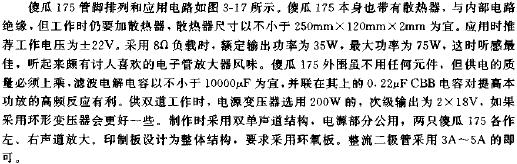

傻瓜175是大功率模塊，只有五只引腳，內部輸出對管采用互補的大功率場效應管，外圍不用任何元件。它輸出功率大、線性好、頻響寬、失真小，特別是其有對大動態信號響應迅速的特點，因而在中初級音響制作中得到了廣泛的應用。
安裝制作：
注意事項：

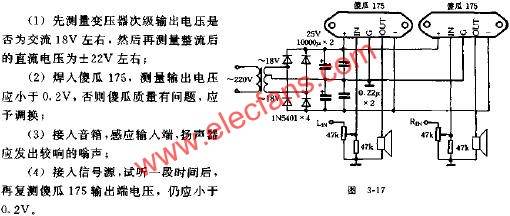

簡單的功率放大器電路原理圖
