高亮度LED的應用日趨廣泛，本文收集了多種LED應用電路供大家參考，很多電路使用市電，制作調試過程中一定注意人身安全，最好能使用隔離變壓器進行操作，做好的電路應該放入塑料盒內。

　　1、采用220V交流電源的電阻限流式小射燈或臺燈

　　圖1電路的特點是制作簡單，根據本地區電源電壓的高低，一般可用管子90-100只串聯。管子的數量如果太少效率相對就較低。限流電阻R根據電源電壓和管子的數量適當調整以控制發光管的電流，一般不要超過20mA。對于電源電壓不穩定和波動較大的地區，發光管的電流也會跟著電壓的波動而有所波動，這是它的缺點。限流電阻R的功率要求2W以上，以免發熱損壞(發光管數量越少，R的阻值就要越大且功率也要越大)。本電路總耗電功率不足6W。如果用于制作射燈，則宜選用聚光型的發光管，如果用于制作一般照明臺燈，則宜選用散光型的發光管。

?

　　2、采用恒流源電路的220V交流電源小射燈或節能照明燈

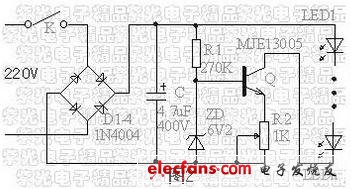

　　圖2是采用恒流源的電路，雖然電路多用了幾個元件，增加了一些成本，但使用效果要比只用電阻限流的電路好得多，即使電壓波動較大，電路仍然能保持電流恒定不變，這對發光管的壽命是非常有利的，本電路中的主要元件三極管，要求其耐壓要400V以上，功率也要10W以上的大功率管，如MJE13003、 MJE13005等，并且要加上散熱片，濾波電容C容量為4.7uF，耐壓要有400V以上，發光管電流的大小由R2調整決定，為方便調整可用可變電阻調整后再換上相同阻值的固定電阻，本電路可帶發光管數量少則十幾只，最多可達到90多只，在此范圍內的電流都能基本保持恒定不變。本電路使用發光管數量也不可太少，越少其效率也越低。本電路總耗電功率約6W。

?
