MAX2044應用電路

MAX2044應用電路

MAX2044單路、高線性度上/下變頻混頻器可為2300MHz至4000MHz的LTE、WiMAX?以及MMDS無線基礎設施應用提供+32.5dBm輸入IP3、8.5dB噪聲系數和7.7dB轉換損耗。MAX2044具有2600MHz至4300MHz較寬的LO頻率范圍，可用于所有2.5GHz和3.5GHz應用中的低端或高端LO注入結構。

除具有優異的線性度和噪聲性能外，MAX2044還具有非常高的元件集成度。該器件包括一個雙平衡無源混頻器核、一個LO緩沖器以及支持單端RF和LO輸入的片內非平衡變壓器。MAX2044需要一個標稱0dBm的LO驅動，電源電流在V_CC = 5.0V時的典型值為138mA、在V_CC = 3.3V時為121mA。

MAX2044與MAX2029/MAX2031 650MHz至1000MHz混頻器以及MAX2039/MAX2041/MAX2042 1700MHz至3000MHz混頻器引腳相似。這使得該系列上/下變頻混頻器非常適合多個頻段采用相同PCB布局的應用。

MAX2044采用緊湊的20引腳、薄型QFN (5mm x 5mm)封裝，帶有裸焊盤。在-40°C至+85°C擴展級溫度范圍內，可保證電氣性能。

應用/使用

2.5GHz WiMAX和LTE基站
2.7GHz MMDS基站
3.5GHz WiMAX和LTE基站
固定寬帶無線接入
軍用系統
個人移動無線裝置
無線本地環路

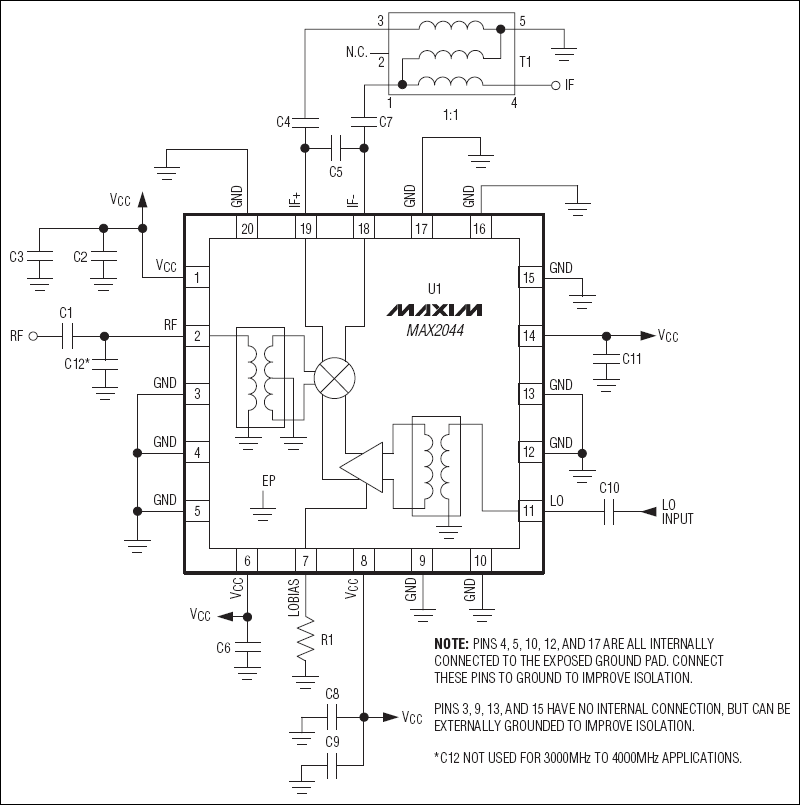

MAX2044：典型應用電路
典型應用電路

閱讀全文
