iW2202典型應用電路

iW2202典型應用電路

iW2202的PFC和穩壓都由單級單開關拓撲結構中的初級反饋提供。如圖4所示。在相同應用中，其它PFC方案都會使大電容兩端電壓超過1000V，而iW2202方案不超過400V。這不僅能降低元器件的應力，提高可靠性，并能以更低成本實現更高性能的系統。

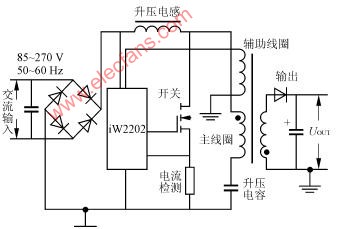

圖4 典型應用電路

測量結果表明，120V交流輸入時，使用iW2202的單級有源PFC轉換器的PF可達0.98，并提供輸出電流3.0A的19.0V直流輸出。高效率和高功率因數的組合，使設計能滿足EN61000-3-2規定的諧波失真指標和BlueAngel規定的空載功耗標準。

在整個工頻電壓和負載變化的范圍內該設計不僅使輸出調整率小于±1％，而且其動態響應比傳統電路快近5倍。iW2202適用于AC85～270V、50～60Hz的通用工頻電壓。??

閱讀全文
