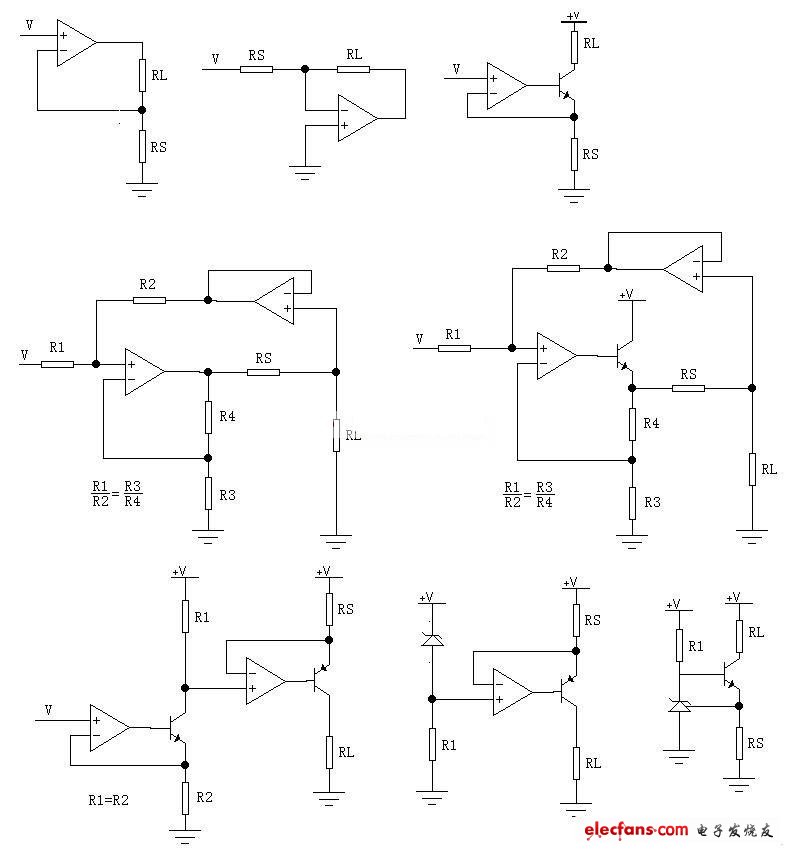

第四和第五種是建立在正負反饋平衡的基礎上的,電阻的誤差而失去平衡,會影響恒流輸出特性,也就是說,輸出電流會隨負載變化,而其他幾種電路中電阻的誤差只會影響輸出電流的值,而不會影響輸出特性如果輸出電流大,或者嫌三極管的集電極電流和發射極電流不相等,可以把三極管換成MOSFET.六種V/I轉換和恒流源電路:
六種V/I轉換和恒流源電路
