結溫保護的LED電源電路圖

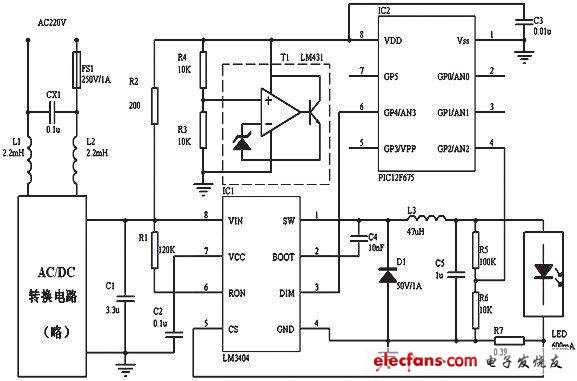

CX1、L1、L2組成輸入EMC濾波電路，經AC/DC轉換輸出24V直流，如為電池供電的應急照明、太陽能照明、及車載照明等應用時，則該部分省略。R1、LM3404、C4、D1、L3、R7組成典型的恒流驅動電路，對于4并6串的LED中功率芯片組成的光源模塊，取樣電阻為0.39Ω。R2、R3、R4與LM431組成穩壓電路，為PIC12F675提供穩定的5V電源和內部AD轉換的電壓基準。LM3404的輸出經R5、R6分壓后輸入PIC12F675的模擬端口AN2,PIC12F675經內部AD轉換、計算獲取LED光源的正向電壓，根據設定值程序產生PWM信號，通過GP4引腳接入LM3404的DIM端對其輸出功率進行調整。PIC12F675初始設置GP4輸出高電平，如測得LED正向電壓在合理范圍內，則維持高電平輸出使LM3404正常工作;如LED正向電壓逐漸變低并低于設定值18.68V,則在GP4引腳輸出PWM信號，其占空比可依次降低，直至LED正向電壓低于設定值。當測得LED正向電壓很高時可判定輸出開路， PIC12F675可輸出低電平關閉LM3404的輸出。結溫保護的 LED電源電路圖:

閱讀全文
