雙邊與開關電源電子電路設計圖

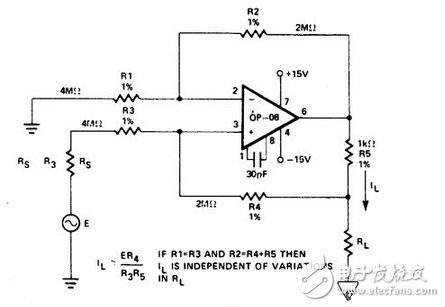

　　雙邊電源電路的電路圖

　　如果經過R5的R1的值只有1%，那么該電路將產生低于2%的電流關系。這種關系包括Rl在100-2000ohm范圍內的變化。當經過R4的R1的電阻很大時，由于Rt變化，誤差將降到最低。大電阻是OP-08的輸入偏置電流發生作用的結果。

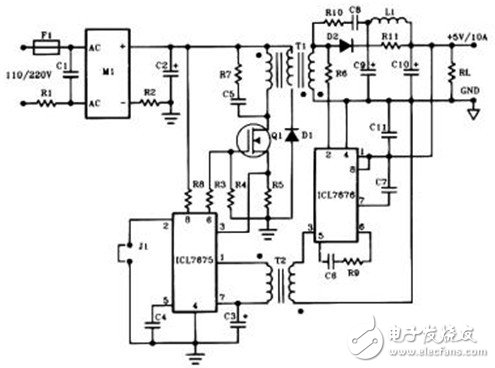

　　50瓦離線開關電源電路圖設計。

　　雙邊與開關電源電子電路設計圖

　　該電路的顯示一個5V電源，50-W、10A輸出。它是一種反激變換器運行在連續的模式。該電路的特點是一次側和二次賽德控制器充分保護從故障條件如過電流。之后的故障狀況已被拆除，電源將進入周期之前，再開始正常運行。

閱讀全文
