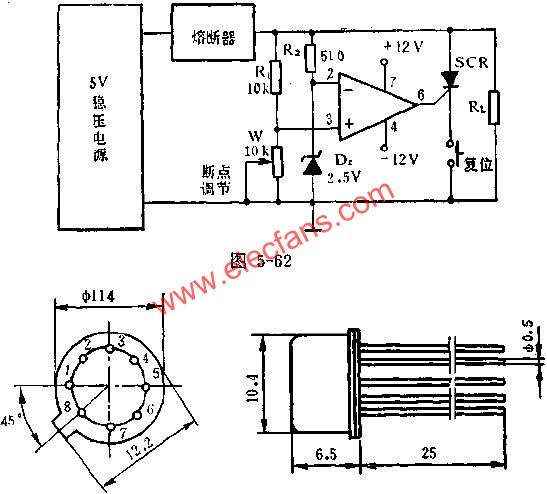

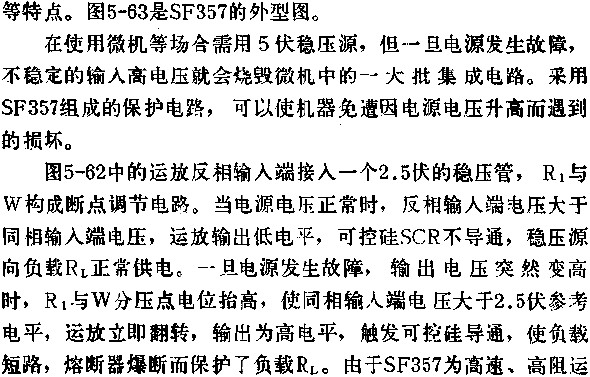

圖中所示是用一塊SF357高阻高速運放組成的快速過壓保護器電路.SF357采用結型場效應管作輸入級高輸入阻抗,高速運算放大,具有輸入阻抗高,電壓上升速度快
放,因此響應極快,可有效地保護機器免遭突發高壓的沖擊.
快速過壓保護器電路圖
