在家庭里養花,盆中的花卉需要經常澆水.但是光憑盆中表面的土壤濕潤與否來判斷是否需要澆水,往往是不夠正確.或者由于工作煩忙,一時疏忽,貽誤了澆水的時間,影響盆

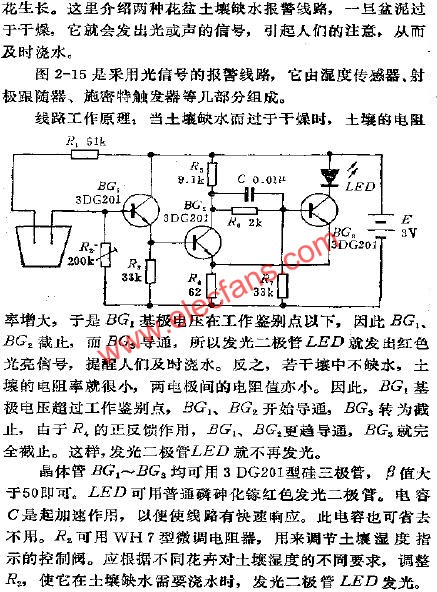

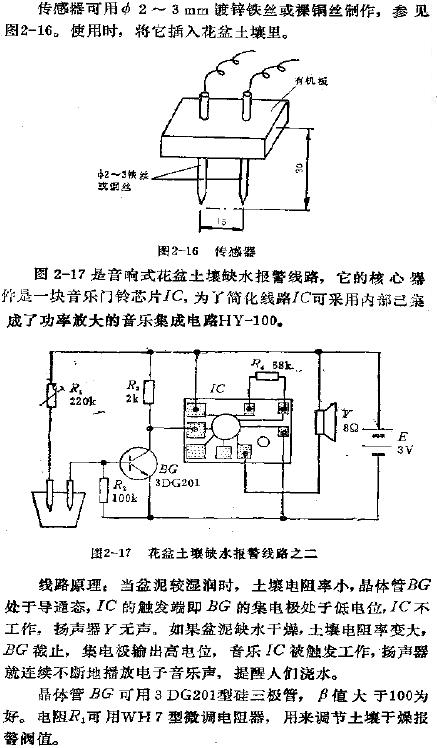

花盆土壤缸水報警電路圖
- 報警(31011)
相關推薦
使用晶體管的水傳感器報警電路
該水傳感器報警電路圖是使用普通電子元件設計的。水傳感器報警電路可以操作有源蜂鳴器，在達到一定水位時發出聲音。
2023-10-15 11:03:40
195
195
花盆土壤濕度控制電路的工作原理
如圖所示是花盆土壤濕度控制電路。當濕度低于25%時電動機開始啟動噴水，當濕度高于60%時電動機關閉停止噴水。S1、S2是同型號的濕敏電阻，二極管、三極管均為硅管。
2023-07-03 11:44:34307
307
家用花盆自動淋水器
上述情況，主人不在家里也能自動對花草淋水的設備——家用花盆自動淋水器。 ．
電路工作原理圖如圖1所示，電路電源通過變壓器將市電220v變?yōu)?2v交流電，再通過D1～D4四個二極管整流，電解電容C濾波成直流
2019-01-01 20:36:002257
2257
花盆缺水告知電路圖
關鍵詞：電路圖 , 花盆 如圖所示為花盆缺水告知電路。該電路由兩濕度探極A、B，多諧振蕩器，發光二極管LED等組成。其中振蕩器由555和R5、R6、C等組成，其振蕩頻率為f=1.44／(R5+2R6
2018-11-01 11:00:01396
396
報警應用電路圖
報警應用電路圖
Motorola公司的MC14600是一款報警應用的通用報警IC,用較少的外部元件很容易配置成各種報警應用電路。例如,MC146
2010-03-04 09:07:505442
5442
