0 引言

　　近年來，隨著人們對環境問題的關注，地球?qū)τ谇鍧嵞茉吹囊笠苍絹?lái)越高。本公司一直致力于研發太陽能發電的功率調節系統（PCS）。

　　結合太陽能發電系統控制板的研發案例，針對并聯多個太陽能電池板的系統進行調整的問題，本文就降低成本和增設并聯個數的方法進行介紹。

　　1 系統概要

　　圖1為大規模太陽能發電系統的原理框圖。

　　該系統的特點是，太陽能電池板和單元逆變器分組與系統相連（AC連接），將系統保護等信息匯總后作為信號發送到主控制器，并由此控制器控制各單元逆變器（通過RS485通信連接到菊花鏈連接）。

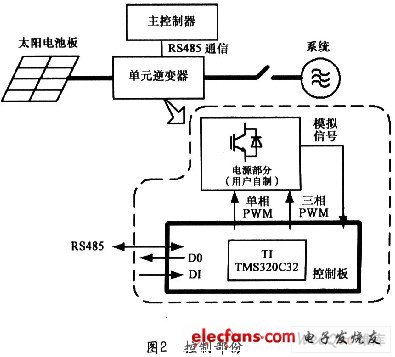

　　每個單元逆變器的控制部分如圖2所示。

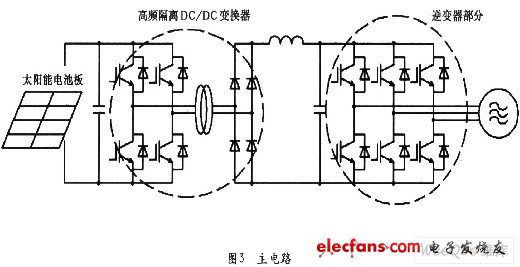

　　通過使用本公司的標準DSP基板（PE—PR0／C32），可實現以上規格的MPPT控制及系統聯合。在該基板的基礎上添加通信等功能后形成圖2所示的控制板部分。電源部分由終端用戶設計制作。主電路如圖3所示。

　　2 研發案例

　　當日寸進行設計時，是在本公司的標準產品DSP基板的基礎上進行研發的，因此研發試樣機器只用了3個月，大大縮短了研發時間，并很快進入測試階段（PE—PR0／C32：DSP使用TI公司的高速浮動小數點型DSP TMS320C32）。

　　同時，為了降低銷售成本，我們又設計開發了使用瑞薩公司的RISC CPU SH7065（固定小數點型）的新控制基板。通過使用RISC CPU，在配置上可以削減A／D變換器等昂貴的部件，使切換更流暢。

　　基于本公司的開發系統，核心芯片由DSP（TMS320C32）變?yōu)镽ISC CPU（SH7065）的過程中，無需因考慮電脈沖計數等因素而大幅修改程序。這是因?yàn)槠洳捎昧颂赜械?a href="http://www.makelele.cn/analog/" target="_blank">模擬浮動小數點，使固定小數點和浮動小數點之間的程序轉移變得簡單。而這些都可以通過本公司的標準庫（PEOS）來實現。

　　3 結束語

　　至今為止，單元逆變器的控制板在日本國內的銷售已經超過300套，并且現在仍在持續生產。通過本公司的開發系統，我們相信完全能夠協助用戶在開發產品的過程中縮短研發時間，早日實現量產，并提高產品質量。
