內燃機（ICE）、混合動力汽車以及電動汽車?yán)^續推動新型功率半導體支持技術的發展。低壓和高壓應用中的功率器件需要以逐漸增加的頻率運行、具有更強的抗干擾能力和更高的效率。擴展MOSFET和IGBT器件在負載管理、功率逆變器、柴油/汽油噴油器、發動機閥和電機驅動器方面的用途，使得車用柵極驅動器的需求日益增長。

　　HEV/EV汽車的電氣結構在所有原始設備制造商中逐漸協調。常見構建模塊反過來推動半導體制造商開發符合汽車標準（AECQ100和Q101）的新一代元件。穩健的高電流、高電壓MOSFET、IGBT、高電壓整流器和支持控制IC都不再罕見。飛兆半導體的AECQ100柵極驅動器系列包括所有高電流低端、高電壓IC（HVIC）、高端和HVIC半橋（高和低）端柵極驅動器以適應廣泛應用。

　　飛兆半導體汽車柵極驅動器產品組合的最新成員將HVIC產品線擴展到逆變器和電機驅動應用所需的高峰值電流范圍。FAN7171_F085高邊和FAN7190_F085高邊和低邊柵極驅動器IC都是使用高達+600V電壓進行操作的單片器件車用系統中需要各類柵極驅動器的常用拓?fù)浣Y(jié)構現在正在研發。

　　高電流低邊柵極驅動器

　　從壓電式噴油器到低功率轉換器的接地源電路中，低邊柵極驅動器常用于驅動MOSFET單柵極驅動器和雙柵極驅動器均采用業界標準引腳，可選擇輸入邏輯電平（CMOS或TTL），使能或禁用電路，以及雙邏輯輸入。飛兆半導體車用低端柵極驅動器的輸出階段利用Miller Drive TM架構，該架構包括一個與MOSFET并聯的雙極型器件。（圖1）該雙極型器件旨在提供高峰值電流，用于在開啟或關斷周期內加速通過米勒效應平臺區域的轉換。并聯MOSFET提供最低電壓降。

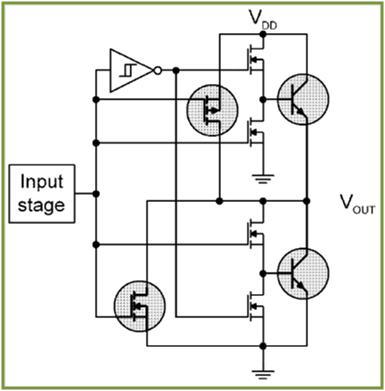

　　圖1高電流低邊柵極驅動器的MillerDriveTM架構輸出級

　　常見用途包括升壓轉換器中的前端MOSFET，為接地源配置中的器件和MOSFET充電的PFC前端的MOSFET和IGBT。

　　雙通道2A和雙通道4A低邊器件在50W到500W的AC功率轉換器的第一階段很常用，使用頻率范圍從50kHz到50kHz的標準拓?fù)浣Y(jié)構?？芍苯釉?2V電池電源中工作的最常見拓?fù)涫峭仆旖Y(jié)構。輸出電壓通常在170Vdc到280Vdc之間。額定功率為200w或更高升壓轉換器的另一項應用是用作HEV/EV高壓電軌應急電源，僅用12V的電源就能夠有效“啟動”故障車輛。

　　圖2推挽前端與同步整流器輸出

　　低功率轉換器通常使用簡單整流器進行輸出。然而，高壓整流器可用同步整流代替，實現更高輸出功率和更高效率，如圖2所示，使用諸如FAN3227_F085等雙通道低邊高電流柵極驅動器驅動MOSFET。
