基于在線軟件工具的數字電源UCD92xx反饋環路調試指南

　　摘要

　　基于UCD92xx 的非隔離數字電源系統由控制芯片和功率級芯片構成。功率級芯片由Mosfet 驅動和功率Mosfet組成，包括獨立的Mosfet 驅動（如UCD7232），或者集成Mosfet 的功率級芯片（如UCD7242 和UCD74120等）。通過與UCD92xx 配套使用的在線工具Fusion Digital Power Designer 可以在線調節反饋環路，提高環路調節的效率。本文在一款基于UCD9224 和UCD74120 的數字電源板上演示如何在線調節環路。

　　1、引言

　　設計一款基于UCD92xx 的非隔離數字電源，需要首先選擇合適的控制芯片和功率級芯片。當功率級芯片選用UCD74120 時，因其內部集成了驅動器和BUCK 上下管，外圍只需增加電感和輸出電容即可。然后可以使用在線軟件工具對整個電源系統進行配置和調節。

　　1.1 數字電源控制器UCD92xx

　　UCD92xx 是內部集成ARM7 核的非隔離數字電源控制器，可以靈活的配置為多路或多相模式，以UCD9224 為例，可以配置其為雙路輸出或單路四相并聯輸出等。圖1 是UCD9224 的內部框圖，關鍵模塊包括：

　　● Fusion Power Peripheral：包含輸出電壓誤差的采集，環路補償及DPWM 的輸出等；

　　● ADC 采樣模塊：包含10 個ADC 接口，用來對外部信息（如溫度，電流）和內部信息（溫度）進行采集；

　　● Analog Comparators 模塊：包含三個模擬比較器，用來完成對過流等故障的快速保護；

　　● ARM-7 模塊：包含ARM-7 核，F(xiàn)lash 和晶振等；

　　● PMBUS 模塊：通訊接口，用來與上位機進行通信；

　　● 其它：包括SRE 控制等模塊，用來控制BUCK 運行于同步整流還是非同步整流模式；

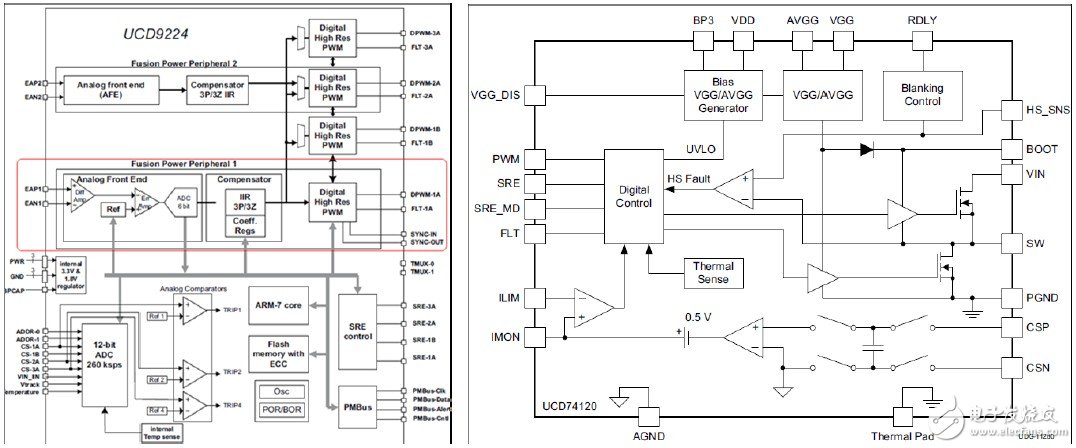

　　圖 1：UCD9224 內部框圖???????????????????????????????????????????? 圖 2：UCD74120 內部框圖

　　1.2 功率級芯片UCD74120

　　UCD74120 是一款集成了驅動器和BUCK 上下管的功率級芯片，最大輸出電流為25A，內部框圖如圖2。該芯片同時具有電流檢測及上報（給UCD92xx）功能，過流保護（輸出電流的過流保護和BUCK 上管過流保護），欠壓保護，過溫保護及故障上報功能（通過FLT 管腳）等。

　　1.3 在線調試軟件Fusion Digital Power Designer

　　TI 提供與UCD92xx 配套的在線工具集：Fusion Digital Power Designer，包括offline 模式和online 模式。Offline模式用來離線配置，而online 模式可以在線對UCD92xx 配置和監控。本文涉及的在線環路調節是使用online 模式軟件。圖3，4，5，6 顯示的即為該軟件工具的四個主要功能模塊。

　　● 配置：如圖3，實現對輸出電壓幅值及過壓點/欠壓點，上電/下電斜率，輸出過流點等的配置；

　　● 設計：如圖4，由客戶選定主要功率器件及外圍元件參數，再由Fusion Digital Power Designer 實現對數字電源環路的配置及模擬仿真；

　　● 監控：如圖5，在線對輸出電流/電壓，輸入電壓等的實時監控；

　　● 狀態：如圖6，記錄數字電源的各種故障，如過壓，過流，欠壓等，便于故障定位。

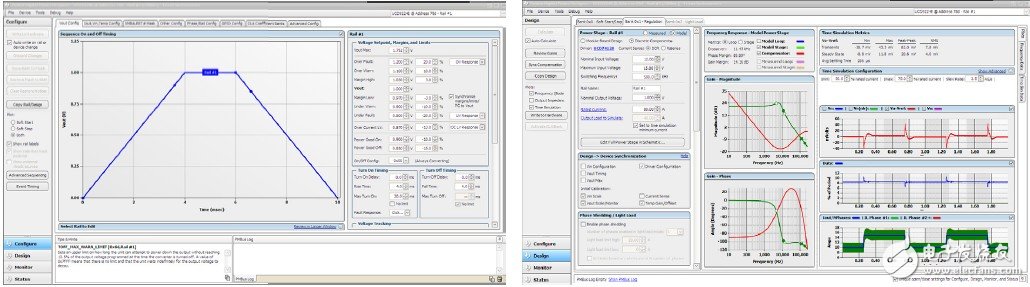

　　圖 3：在線工具的配置界面??????????????????????????????????????????????????????????? 圖 4：在線工具的設計界面

　　圖 5：在線工具的監控界面 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖 6：在線工具的狀態界面

　　1.4 演示環路調試的數字電源板

　　本文在一款基于UCD9224 和UCD74120 的數字電源單板上實際演示環路的調試，包括對應的實測波形。該電源的系統框圖如圖7 所示，包含了四個功率級，采用交錯并聯模式輸出。系統的規格為：輸入電壓12V，輸出電壓1.0V，最大輸出電流為80A。

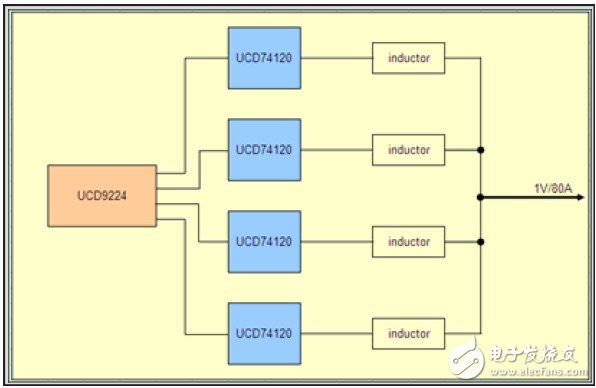

　　圖 7：數字電源系統框圖

閱讀全文

12 3 下一頁全文
