Type-C是USB接口的一種連接介面，不分正反兩面均可插入，大小約為8.3mm×2.5mm，和其他介面一樣支持USB標準的充電、數據傳輸、顯示輸出等功能。Type-C由USB Implementers Forum制定，在2014年獲得蘋果、谷歌、英特爾、微軟等廠商支持后開始普及。

　　第一個優勢，就是最為人所知的無方向性，通俗說就是可以正反插，估計這也是蘋果放棄之前使用的Thunderbolt 2接口的重要原因。

　　第二個優勢是Type-C非常淺薄，約8.3x2.5mm的大小放在移動設備上并不突兀，應用在筆記本電腦之上更是節省空間了三分之二的空間。

　　第三個優勢在于其完整支持USB 3.1的全部功能，比如提供高達100W的供電、最高10Gbps的傳輸速率、傳輸影音信號等。

　　得益于Type-C以上三個優勢，特別的是，Type-C的功率傳輸是雙向的，這意味著它擁有兩種發送功率方式，即用戶不僅可以用筆記本為移動設備充電，也可以利用其它設備或移動電源為筆記本充電。

　　一、QC3.0+USB PD二合一Type-C車用充電器解決方案

　　方案概述

　　Type-C是新一代的USB接口，正反都可以插，USB PD輸出電壓可提供5V、9V、12V、15V、20V等多種選擇，功率最大可以達到100W電力，而且Type-C接口很細小，所以適合筆電、平板到手機，以至小小的周邊產品都可以配備。而QC3.0乃是為手機量身打造，輸出電壓以每 200mV 為增量，于3.6V 至 20V 的電壓范圍內，讓手機選擇最適合的電壓與理想的充電電流，進而將電能損耗最小化、提升充電效率并改善熱表現。單一Type-C接口輸出的QC3.0+USB PD二合一車用充電器，讓使用者可以方便的對手機、平板與筆電充電。

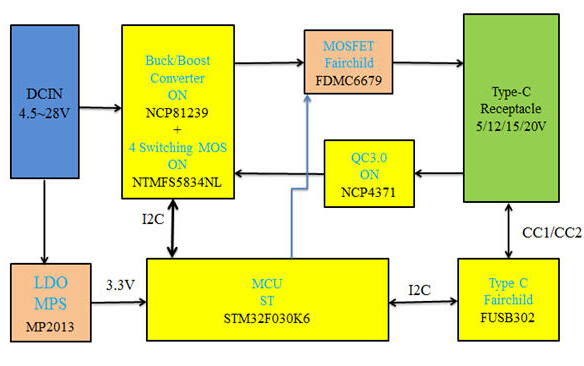

　　方案框圖

　　方案特性

　　本方案最高功率可達60W，采用MCU與開放式軟件設計，能自動識別負載充電協議為QC3.0或USB PD，并共享一個Type-C接口，具有成本低，彈性大的優點。MCU采用市場應用最廣的ARM Cortex M0系列，以本公司代理的義法 （ST Micro） STM32F030K6，搭配仙童 （Fairchild） FUSB302 Type-C控制器，與安森美（ ON Semi） QC3.0識別IC NCP4371，電源控制芯片則采用安森美升降壓（Buck-Boost） IC NCP81239。

　　本方案輸入由汽車電池點煙座提供大功率電源，經由安森美的升降壓電源轉換控制芯片NCP81239驅動功率開關，以調節輸出電壓與電流。MCU 負責識別、判斷負載充電需求與控制升降壓電源轉換芯片，以輸出負載所需的電源規格，采用的是義法STM32F030K6。MCU可直接連接Buck Boost IC內建的I2C bus來設定負載所需的輸出電壓值，電壓設定采每100mV為增量，超越QC3.0所需的200mV增量規格。NCP81239搭配四顆Power Mosfet開關、一顆電感、與濾波電容，根據輸出入電壓差可自動調整為升壓 （BOOST） 或降壓 （BUCK） 架構，輸出5V~20V，符合USB PD需求的電壓規格。

　　本方案負載充電協議支持QC3.0與USB PD，并共享一個Type-C接口。Type-C與USB PD協議是經由偵測USB接口的CC1與CC2訊號，并透過仙童的Type-C控制IC FUSB302，經由I2C接口與MCU連接。QC3.0快充協議則采用安森美的QC3.0 控制IC NCP4371連接USB接口的D+/D-訊號。MCU負責識別、判斷負載充電需求與控制升降壓電源轉換芯片，以輸出負載所需的電源規格。

　　主要IC：

　?。甅CU： ST micro STM32F030K6

　?。甌ype-C Controller： Fairchild FUSB302

　?。甉C3.0 HVDCP Controller： ON NCP4371

　　．Buck Boost Power Controller： ON Semi NCP81239

　　．LDO： MPS MP2013

　　系統功能

　　汽車點煙座輸入接口， Input voltage： 12V，

　　Type-C 輸出接口， Output voltage @Max. load current如下：

　　．QC3.0： 3.6V~12V @3A，

　?。甎SB PD： 5V/9V/12V/15V/20V @3A

　　滿載平均效率約95%

　　自動識別負載充電接口，QC3.0 由D+/D-識別充電協議，USB PD由CC1/CC2識別充電協議

　　二、低成本的USB Type-C Only電源適配器方案

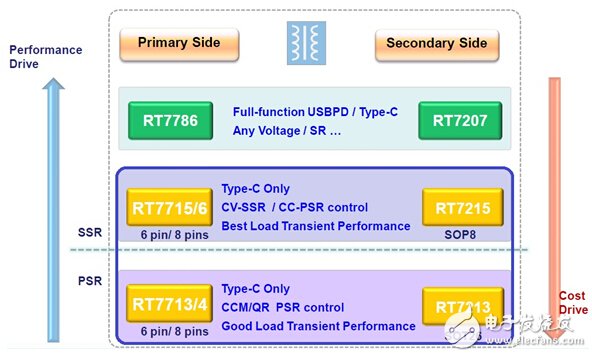

　　Type-C接口有最大3A的供電能力，總共15W的功率，已能滿足大多數手機和其它手持設備的應用。RT7213/15集成了CC檢測和P-MOS驅動，搭配初級側RT7713/15，是低成本的5V/3A適配器不錯的選擇。

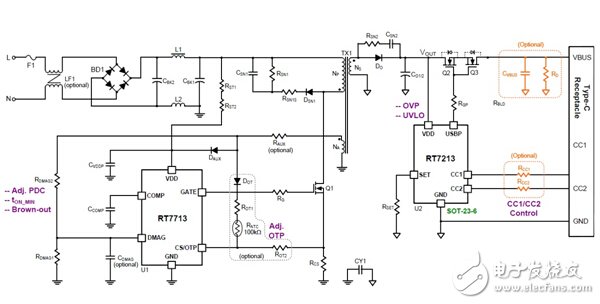

　　下圖是由RT7713和RT7213組成的符合Type-C規范的原邊回饋（PSR）電源適配器，是一種最容易入手的電源解決方案。

　　RT7213按照規范的要求完成總線狀態識別、輸出的控制和電流供應能力的設定。

　　RT7713是一顆SOT23-6的PSR控制器，支持CCM/QR工作模式，并具有良好的瞬態負載響應性能。

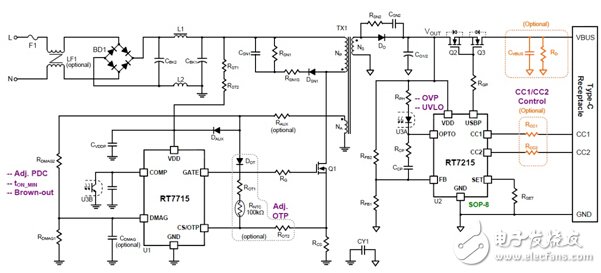

　　下圖是另外一種解決方案（SSR），它帶有二次側的回饋控制功能，RT7215在RT7213的基礎上有了輸出電壓的控制能力。

　　三、Realtek Type-C快充電源解決方案

　　方案概述

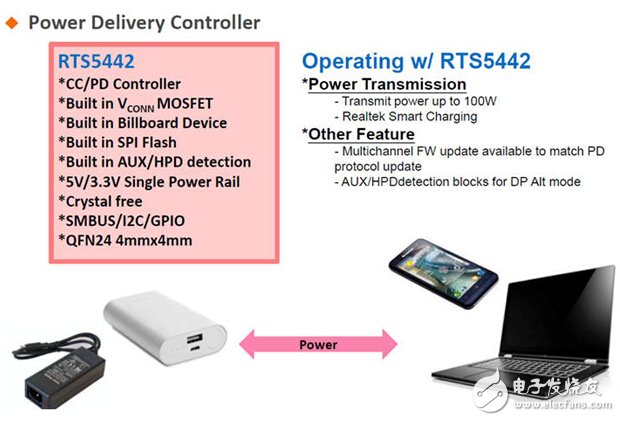

　　Realtek推出了一款USB 3.1 Type-C控制芯片（RTS5442），內建了Type-C Power Delivery控制單元，支持PD2.0的規格并且減少了系統BOM cost，可輕易設計完成支持一個USB 3.1 Type-C電源控制及傳輸?shù)腢SB 3.1 Type-C產品。

　　方案特性

　　RTS5400整合CC與PD 控制器且內含SPI Flash，且無須外掛震蕩器并支持Type-C 連接控制功能，使用QFN24 4mmX4mm封裝，周邊組件精簡，可大幅縮短開發時程，并輕易設計體積小而精巧的產品。此外RTS5442符合現行Type-C的最新規格，讓開發者易 于設計，同時易于節省開發成本，幫助客戶創造出更精美小巧差異化的產品。
