鉛酸電池（VRLA），是一種電極主要由鉛及其氧化物制成，電解液是硫酸溶液的蓄電池。鉛酸電池放電狀態下，正極主要成分為二氧化鉛，負極主要成分為鉛；充電狀態下，正負極的主要成分均為硫酸鉛。

　　一個單格鉛酸電池的標稱電壓是2.0V，能放電到1.5V，能充電到2.4V；在應用中，經常用6個單格鉛酸電池串聯起來組成標稱是12V的鉛酸電池，還有24V、36V、48V等。

　　法國人普蘭特于1859年發明鉛酸蓄電池，已經歷了近150年的發展歷程，鉛酸蓄電池在理論研究方面，在產品種類及品種、產品電氣性能等方面都得到了長足的進步，不論是在交通、通信、電力、軍事還是在航海、航空各個經濟領域，鉛酸蓄電池都起到了不可缺少的重要作用。根據鉛酸蓄電池結構與用途區別，粗略將電池分為四大類：

　　1、啟動用鉛酸蓄電池；

　　2、動力用鉛酸蓄電池；

　　3、固定型閥控密封式鉛酸蓄電池；

　　4、其它類，包括小型閥控密封式鉛酸蓄電池，礦燈用鉛酸蓄電池等。

　　鉛酸電池構造

　　一個單格鉛酸電池的標稱電壓是2.0V，能放電到1.5V，能充電到2.4V。在應用中，經常用6個單格鉛酸電池串聯起來組成標稱是12V的鉛酸電池。還有24V、36V、48V等。

　　4v鉛酸電池充電電路

　　4V的免維護蓄電池充電電壓應該在5V左右，充電電流應該看電瓶的容量，一般的充電電流設為電瓶容量的十分之一，如果容量是5AH的電瓶，充電電流就設為0.5A，如果容量為100AH的電瓶，充電電流就設為10A。

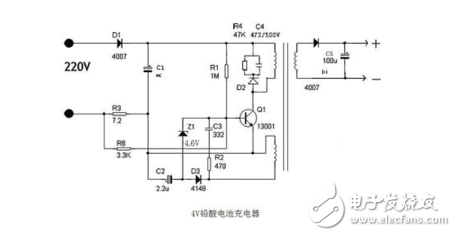

　　4v鉛酸電池充電器電路如圖。

　　手機充電器改 4V鉛酸電池的充電電路圖

　　首先 買個鋰電的萬能充，要求使用tl431電壓基準的，比如垃圾環高、壹博源之類的，推薦垃圾環高，注意一定要鋰電專用的那種，電路簡單不容易出岔子，插腳好焊接，然后把tl431的ref腳上對應的兩個分壓電阻改成兩個10k 1%即可。因?yàn)殂U酸的單節充電截止電壓推薦是2.5v 所以兩節剛好5v。。。

　　tl431有3個腳是有用的 一個ref是參考電位腳，也就是參考電壓輸入。一個a腳是陽極，一個k是陰極。參考電壓高于2.5v時，tl431導通，低于2.5v時關斷。所以用1：1分壓電阻對電池兩端分壓后，將中點接在ref端，當電池電壓5v時，恰好是tl431ref端電壓為2.5v 于是tl431導通，使一個控制三級管基級被拉到低電平，三極管截止，使控制充電開關的功率三極管也截止。

　　停止充電。停充后電池電壓降低，ref端電壓降低約0.05v后，又恢復導通，重新充電。如此重復形成充電脈沖。隨充電進行，脈沖間隔越來越長。最后幾乎是一直關斷。此時電池已經充滿。 TL431工作原理 TL431是由TO_92封裝，如圖一可以看出，輸出電壓可以達到36V可調電壓，工作電流也可以是0.1~100MA，動態電阻是0.22歐，輸出電壓中紋波低，圖二是TL431應用電路，從圖中可以看出，改變R2 和R3的電阻值可以改變TL431的輸出基準電壓，就像穩壓二極管一樣，只是穩壓二極管和穩壓值是固定的，而TL431是穩壓值是動態的。

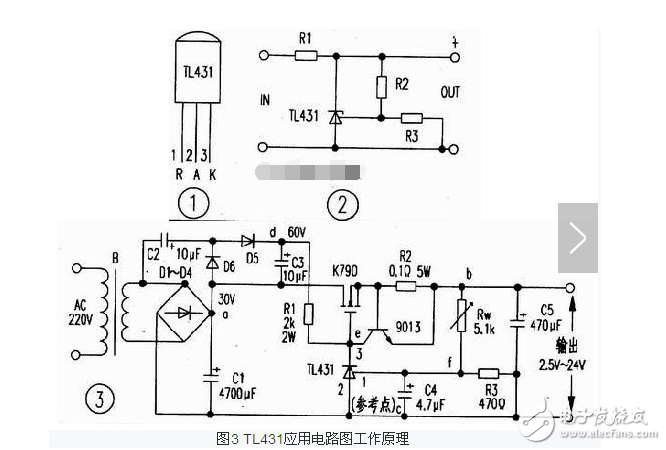

　　圖3是它作電壓基準和驅動外加場效應管K790作管構成的輸出電流大（約6A）、電路簡單、安全的穩壓電源。最大的特點輸出電壓高，輸出電流大的特點，應用也非常廣泛。

　　TL431應用電路圖工作原理 220V 的電壓變壓器的降壓后，送到整流橋中，整流后的全波電壓在C2，D6，D5，C3構成陪壓電壓，使得輸出大約為60V 左右，Rw、R3組成分壓電路，T1431、R1組成取樣放大電路，9013、R2組成限流保護電路，場效應管K790作管（可直接并聯使用）以及C5是輸出濾波器電路等。

　　穩壓過程是：當輸出電壓下降，F(xiàn)點肯定會下降，TL431放大后E點電壓就會上升，K790后，B點電壓上升，這一個電壓下降后自動穩壓的過程，當然因負載減輕時，電壓會上升，那么上面的穩壓過過程就相反，從而達到穩壓的目的。

　　TL431保護電路 上面說的是最大輸出電流是6A，那么當輸出電壓超過6A時，R2上的電壓降升高，從而使得9013處于截止，輸出電流被阻止在6A以內， 元器件說明：R1選用2W、R2選用5W，其他元器件可以電路圖中的參數應用。
