跨阻型放大器特點

　　TIA全稱為trans-impedance amplifier. 也就是跨阻型放大器。 在需要電流轉電壓的應用場合， 如檢測微弱光電流信號的場合， 通常需要用到跨阻型放大器。 TI 有一系列的跨阻放大器，如OPA656，OPA657，OPA843，OPA84，LMH6629等等。 Ti該產品系列主要的優勢在于低噪聲， 能支持反饋高增益下寬帶應用。 這些特點在微弱光檢測的場合是非常關鍵的。 另外TI的產品是一系列的， 在不同的指標要求如帶寬升級時可以很方便地找到pin-pin兼容的產品。

　　TIA應用概論

　　在TIA應用時， 由于輸入信號是電流， 能夠應用于這種場合的跨阻放大通常需要具備較低的電流噪聲和電壓噪聲。 比較典型的兩個器件是：OPA657（1.6GHz，輸入電流噪聲1.8 fA/rtHz， 輸入電壓噪聲4.8nV/rtHz）， OPA847（3.9GHz， 輸入電流噪聲2.5pA/rtHz， 輸入電壓噪聲0.85nV/rtHz）。 這兩款都是Decompensated放大器。

　　Decompensated放大器特點如下：

　　Decompensated 放大器指的是非單位增益穩定的放大器， 如OPA657最小穩定增益是7V/V， OPA847則為12V/V.

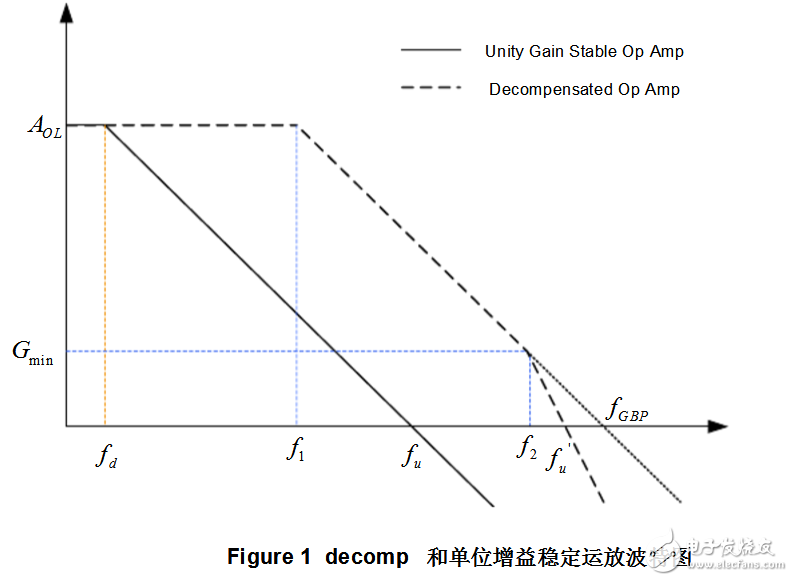

　　其波特圖和普通放大器比較如下：

　　和單位穩定放大器相比， 其特點如下：

　　帶寬更寬， 尤其是小信號下的帶寬更寬， Slew rate更快， 以及更大的GBW. 另外一般來講， decompensated 的放大器能夠提供更好的電壓噪聲。

　　所以在大增益的跨阻放大且要求一定帶寬的場合， 使用decompensated放大器要比單位增益穩定放大器有優勢。

　　普通二極管在反向電壓作用時處于截止?fàn)顟B(tài)，只能流過微弱的反向電流，光電二極管在設計和制作時盡量使PN結的面積相對較大，以便接收入射光。光電二極管是在反向電壓作用下工作的，沒有光照時，反向電流極其微弱，叫暗電流；有光照時，反向電流迅速增大到幾十微安，稱為光電流。光的強度越大，反向電流也越大。光的變化引起光電二極管電流變化，這就可以把光信號轉換成電信號，成為光電傳感器件。
