AD轉換

　　AD轉換就是模數轉換。顧名思義，就是把模擬信號轉換成數字信號。主要包括積分型、逐次逼近型、并行比較型/串并行型、Σ-Δ調制型、電容陣列逐次比較型及壓頻變換型。

　　A/D轉換器是用來通過一定的電路將模擬量轉變?yōu)閿?shù)字量。模擬量可以是電壓、電流等電信號，也可以是壓力、溫度、濕度、位移、聲音等非電信號。但在A/D轉換前，輸入到A/D轉換器的輸入信號必須經各種傳感器把各種物理量轉換成電壓信號。

　　原理

　　A/D轉換后，輸出的數字信號可以有8位、10位、12位、14位和16位等。A/D轉換器的工作原理主要介紹以下三種方法：逐次逼近法雙積分法電壓頻率轉換法 A/D轉換四步驟：采樣、保持、量化、編碼。

　　AD轉換分類

　　1）積分型（如TLC7135）

　　積分型AD工作原理是將輸入電壓轉換成時間（脈沖寬度信號）或頻率（脈沖頻率），然后由定時器/計數器獲得數字值。其優點是用簡單電路就能獲得高分辨率， 但缺點是由于轉換精度依賴于積分時間，因此轉換速率極低。初期的單片AD轉換器大多采用積分型，現在逐次比較型已逐步成為主流。

　　2）逐次比較型（如TLC0831）

　　逐次比較型AD由一個比較器和DA轉換器通過逐次比較邏輯構成，從MSB開始，順序地對每一位將輸入電壓與內置DA轉換器輸出進行比較，經n次比較而輸出 數字值。其電路規模屬于中等。其優點是速度較高、功耗低，在低分辯率（《12位）時價格便宜，但高精度（》12位）時價格很高。

　　3）并行比較型/串并行比較型（如TLC5510）

　　并行比較型AD采用多個比較器，僅作一次比較而實行轉換，又稱FLash（快速）型。由于轉換速率極高，n位的轉換需要2n-1個比較器，因此電路規模也極大，價格也高，只適用于視頻AD轉換器等速度特別高的領域。

　　串并行比較型AD結構上介于并行型和逐次比較型之間，最典型的是由2個n/2位的并行型AD轉換器配合DA轉換器組成，用兩次比較實行轉換，所以稱為 Half flash（半快速）型。還有分成三步或多步實現AD轉換的叫做分級（Multistep/Subrangling）型AD，而從轉換時序角度 又可稱為流水線（Pipelined）型AD，現代的分級型AD中還加入了對多次轉換結果作數字運算而修正特性等功能。這類AD速度比逐次比較型高，電路 規模比并行型小。

　　4）Σ-Δ（Sigma？/FONT》delta）調制型（如AD7705）

　　Σ-Δ型AD由積分器、比較器、1位DA轉換器和數字濾波器等組成。原理上近似于積分型，將輸入電壓轉換成時間（脈沖寬度）信號，用數字濾波器處理后得到數字值。電路的數字部分基本上容易單片化，因此容易做到高分辨率。主要用于音頻和測量。

　　5）電容陣列逐次比較型

　　電容陣列逐次比較型AD在內置DA轉換器中采用電容矩陣方式，也可稱為電荷再分配型。一般的電阻陣列DA轉換器中多數電阻的值必須一致，在單芯片上生成高 精度的電阻并不容易。如果用電容陣列取代電阻陣列，可以用低廉成本制成高精度單片AD轉換器。最近的逐次比較型AD轉換器大多為電容陣列式的。

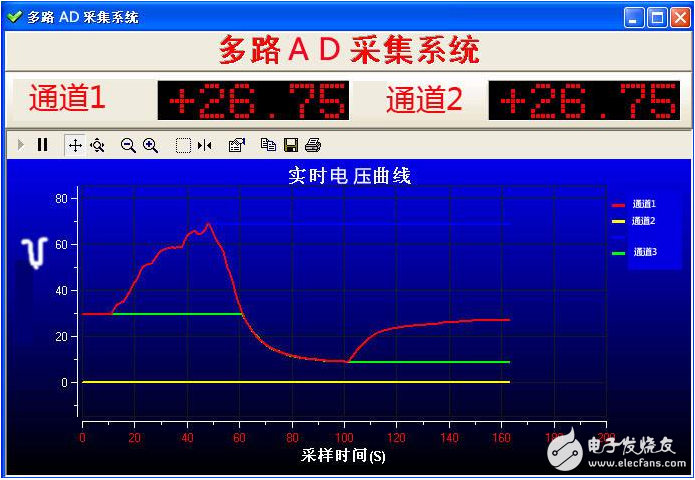

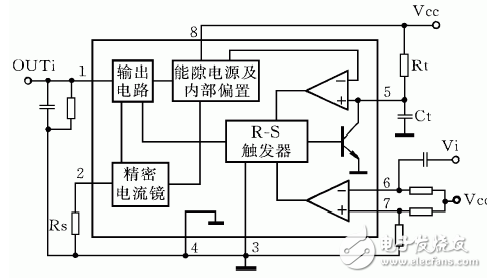

　　6）壓頻變換型（如AD650）

　　壓頻變換型（Voltage-Frequency Converter）是通過間接轉換方式實現模數轉換的。其原理是首先將輸入的模擬信號轉換成頻率，然后用計數器將頻率轉換成數字量。從理論上講這種AD的分辨率幾乎可以無限增加，只要采樣的時間能夠滿足輸出頻率分辨率要求的累積脈沖個數的寬度。其優點是分辯率高、功耗低、價格低，但是需要外部計數電路共同完成AD轉換。

　　AD轉換中參考電壓的作用

　　參考電壓是這個樣子的，假如你選擇的參考電壓是5v，你的ad是12位的，那么當你的輸入電壓是5v的時候你的單片機的顯示應該是4095 ，如果是0v的輸入那單片機里面的值就是0 ，中間點的值成線性關系，就是說假如你的輸入是m，那單片機單片機的值就是4096*m/5，這樣反過來你知道了單片機的值就可以算出你的輸入是多少了！

　　還有在信號地和模擬地之間加上一個電感是為了去干擾，就像在vcc和GND之間用電容一樣。

　　ad轉換時的參考電壓是內部T行網絡的標準電壓，參考電壓可以認為是你的最高上限電壓（不超過電源電壓），當信號電壓較低時，可以降低參考電壓來提高分辨率。改變參考電壓后，同樣二進制表示的電壓值就會不一樣，最大的二進制（全1）表示的就是你的參考電壓，在計算實際電壓時，就需要將參考電壓考慮進去。參考電壓的穩定性對你的系統性能有很大的影響。
