單結晶體管 |
| 單結晶體管（簡稱UJT）又稱基極二極管，它是一種只有一個PN結和兩個電阻接觸電極的半導體器件，它的基片為條狀的高阻N型硅片，兩端分別用歐姆接觸引出兩個基極b1和b2。在硅片中間略偏b2一側用合金法制作一個P區作為發射極e。其結構、符號和等效電呼如圖1所示。 |

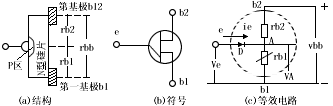

 圖1、單結晶體管 |
| 一、單結晶體管的特性 |
| 從圖1可以看出，兩基極b1與b2之間的電阻稱為基極電阻： rbb=rb1+rb2 式中：rb1----第一基極與發射結之間的電阻，其數值隨發射極電流ie而變化，rb2為第二基極與發射結之間的電阻，其數值與ie無關；發射結是PN結，與二極管等效。 若在兩面三刀基極b2、b1間加上正電壓Vbb，則A點電壓為： VA=[rb1/(rb1+rb2)]vbb=(rb1/rbb)vbb=ηVbb 式中：η----稱為分壓比，其值一般在0.3---0.85之間，如果發射極電壓VE由零逐漸增加，就可測得單結晶體管的伏安特性，見圖2 |
 圖2、單結晶體管的伏安特性 |
（1）當Ve＜η Vbb時，發射結處于反向偏置，管子截止，發射極只有很小的漏電流Iceo。 |
| 二、單結晶體管的主要參數 |
| （1）基極間電阻Rbb 發射極開路時，基極b1、b2之間的電阻，一般為2--10千歐，其數值隨溫度上升而增大。 （2）分壓比η 由管子內部結構決定的常數，一般為0.3--0.85。 （3）eb1間反向電壓Vcb1 b2開路，在額定反向電壓Vcb2下，基極b1與發射極e之間的反向耐壓。 （4）反向電流Ieo b1開路，在額定反向電壓Vcb2下，eb2間的反向電流。 （5）發射極飽和壓降Veo 在最大發射極額定電流時，eb1間的壓降。 （6）峰點電流Ip 單結晶體管剛開始導通時，發射極電壓為峰點電壓時的發射極電流 |
