晶體管射隨電路

在很多的電子電路中,為了減少后級電路對前級電路的影響和有些前級電路的輸出要求有較強的帶負載能力(即要求輸出阻抗較低)時,要用到緩沖電路,從而達到增強電路的帶負載能力和前后級阻抗匹配,晶體管射隨器就是一種達到上述功能的緩沖電路。

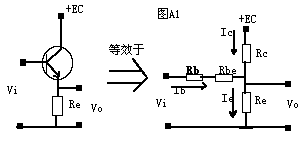

晶體管射隨電路實際上是晶體管共發電路,它是晶體三極管三大電路形式之一(共基電路、共集電路、共發電路),它的電路基本形式如圖A1所示. sxdl.gif (1455 字節)

根據圖A1的等效電路可知,發射極電流Ie=Ib+Ic又因為Ic=β*Ib(β是晶體管的直流放大系數)所以Ie=Ib+β*Ib=Ib(1+β),又根據電路回路電壓定律:Vi=Ib(Rb+Rbe )+Ie*Re=Ib(Rb+Rbe)+Ib(1+β)Re(Rb是晶體管基極電阻,Rbe是基極與發射極之間的電阻,由于Rb和Rbe較少可忽略,那么Vi= Ib(1+β)Re,根據歐姆定律,電路的輸入阻抗為Vi/Ib=Ib(1+β)Re/Ib=Re(1+β)。從此式可見電路的輸入阻抗是Re的1+β倍，電路的輸出阻抗等于Rc與Re的并聯總阻抗.經上述分析得出結論：晶體管射隨電路具有較高的輸入阻抗和較低的輸出阻抗。

閱讀全文
