ＫＡ２２１３６是２８腳雙列直插封裝的立體聲單放機電路ＩＣ。其電源電壓范圍為２．１Ｖ～５Ｖ，典型值為３Ｖ。ＩＣ內包含了立體放音機的全部功能：雙聲道前置放大器，雙聲道功率放大器，直流電機穩速電路及電子音量控制電路等。當電源電壓為３Ｖ、ＲＬ＝３２Ω、ＴＨＤ＝１０％時，每聲道輸出功率Ｐ０＝３０ｍＷ。

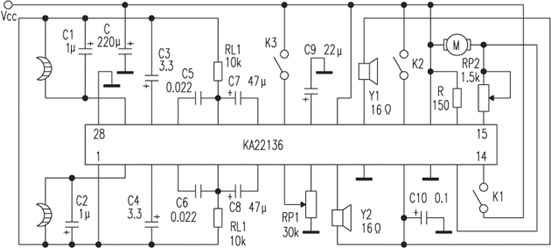

    前置部分主要由{1}～{5}腳和{24}～{28}腳及其外圍電路組成。左右磁頭信號分別從{2}腳和{27}腳輸入到內部的前置放大器。Ｃ１、Ｃ２為高頻濾波電容，Ｃ３、Ｃ４為前置補償電容。{1}腳為前置電源端，{28}腳為前置地。磁頭信號經過放大后分別從{5}腳和{24}腳輸出。一路經Ｃ５、Ｃ６送回反饋端，另一路經Ｃ７、Ｃ８送入電子音量控制級。ＲＬ１為前置負載電阻。{7}、{8}腳和ＲＰ１組成電子音量調節電路。{22}腳為前置控制通斷腳，Ｃ９為前置電源濾波電容。
    {9}、{10}、{11}和{19}、{20}腳組成功放部分。信號經電子音量控制后由電路內部直接送入功放部分。信號經功率放大后分別從{9}腳和{19}腳輸出。{20}腳為電源腳，{10}腳接地，{11}腳為１／２ＶＣＣ。
    電機控制部分由{12}～{18}腳及相應的外圍電路組成。{14}腳和{18}腳分別為電機強制啟動和電機強制停止控制腳，也可不用。{13}腳、{15}腳和ＲＰ２組成電機轉速控制。改變ＲＰ２的阻值可改變電機的轉速。{16}腳為電機轉矩控制，通過改變電阻Ｒ的大小可以改變電機轉矩。
