計數器的級連使用
一個十進制計數器只能顯示0~9十個數，為了擴大計數器范圍，常用多個十進制計數器級連使用。
同步計數器往往設有進位（或借位）輸出端，故可選用其進位（或借位）輸出信號來驅動下一級計數器。

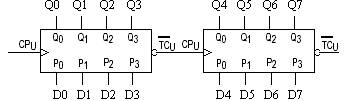

下圖是由74LS192利用進位輸出控制高一位的加計數端構成的加數級連示意圖：
圖5-6 74LS192級連示意圖
