L包括引線電纜電感和電容式傳感器本身的電感：
r由引線電阻、極板電阻和金屬支架電阻組成；
C0為傳感器本身的電容；
Cp為引線電纜、所接測量電路及極板與外界所形成的總寄生電容；
Rg是極間等效漏電阻，它包括極板間的漏電損耗和介質損耗、極板與外界間的漏電損耗介質損耗，其值在制造工藝上和材料選取上應保證足夠大。

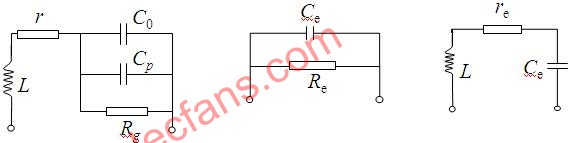

電容式傳感器等效電路
