SRAM是觸發器構成的嗎？

　　觸發器可以記憶H或L，1位的信息。大量排列觸發器，并使之具有可選擇性后，就可以構成SRAM。由于SRAM的輸入輸出速度比DRAM和閃存的訪問速度高得多，所以，常用作CPU的緩存和寄存器。

　　盡管我們這樣說，實際上CPU中內置的存儲器或寄存器并非使用的是RS觸發器這樣的邏輯門。由于使用邏輯門，會使電路規模變大，所以，一般使用4到6個FET，再經過優化，構成存儲器的1位（圖A）。

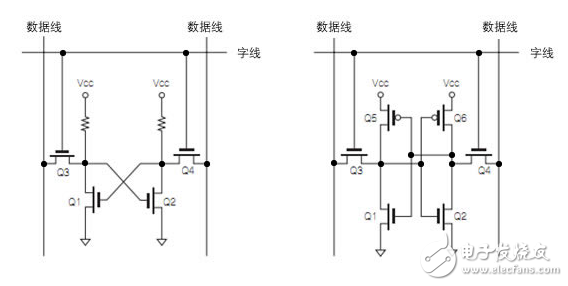

　　圖A：SRAM的基本電路

　　時鐘同步電路的必要性

　　我們分兩次，「組合電路」和「時序電路」，對邏輯電路的基礎進行了講解。實際上，在設計邏輯電路時，有很多應該注意的事項。其中特別重要的就是關于時鐘同步電路的注意事項。

　　在「組合電路」中，微小的信號傳輸遲延，都有可能造成輸出毛刺。盡管毛刺是一個極其短暫的信號，但也可以引起邏輯電路的誤動作。為了回避這個問題，就要使用時鐘同步電路。

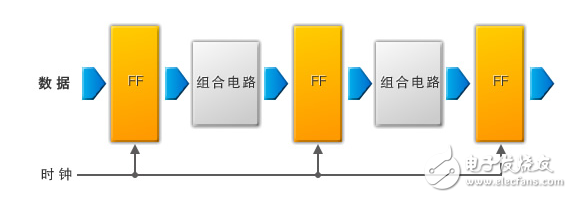

　　圖10：時鐘同步電路的思路

　　圖10給出了時鐘同步電路的概要。如圖所示，其構造是在FF（觸發器）之間夾著「組合電路」。毛刺是「組合電路」在輸出穩定之前，輸出的短暫信號。因此，在「組合電路」輸出穩定以后，再改變時鐘，用觸發器保持這個輸出，就可以回避這種誤動作了。

　　至此，數字電路入門的三次講座全部結束了。從「什么是數字？」開始，逐步講解了「基本邏輯電路」、「數字IC的基礎」、「組合電路」和「時序電路」。 實際上，電路設計方面還有很多很多必須學習的內容。請大家一定要自己找時間繼續學習！
