RS485 轉以太網模塊是用來將以太網TCP 網絡數據包或UDP 數據包與RS485接口數據實現雙向透明傳輸?shù)脑O備，產品搭載ARM 處理器，速度快，響應迅速，穩定性高。

　　這是一款多功能型嵌入式以太網串1］數據轉換設備，它內部集成了TCPIP 協議棧，用戶利用它可以輕松完成嵌入式設備的網絡功能，將原有串口設備升級成網絡功能，節省人力物力和開發時間，使產品更快的投入市場，增強競爭力。串口服務器集成10/100M 自適應以太網接口，串口通信最高波特率高達230.4Kbps，具有TCP Server，TCP Client，UDP 以及UDP server 工作模式，通過軟件輕松配置，通過網口進行設置。

　　功能特點

　　100M 高速網卡，10/100M 自適應以太網接口；

　　可使用交叉網線或平行網線連接；

　　支持AUTO MDIMDIX，RS232 波特率從300 到256000 可設置；

　　RS485 波特率從300 到115200 可設置；

　　工作方式可選撲TCP Server，TCP Client，UDP 工作模式；UDP Server 模式；

　　支持虛擬串口工作模式；

　　可以跨越網關，跨越交換機，路由器；

　　可工作于局域網，也可以工作于互聯網（外網）；

　　目標IP 地址和端口均可輕松設定；

　　工作端口，網絡斷開后自動斷開連接，保證整個網絡可靠的建立TCP連接；

　　靈活的串口數據分幀設置，滿足用戶各種分包需求；

　　傳輸距離：1000 米，網線200 米（通過交換機后聯入RS232- 15 米，RS485一互聯網，無距離限制）

　　產品特性

　　32 位ARM CPU，

　　LAN 以太網： 10/100Mbps，保護內建2KV 電磁隔離；

　　RS232 串I ］x1： TXD、RXD、GND；

　　RS485 接［ 1x1： A（Data+）B（Data-） 板比已帶120 歐終端電阻；

　　串口速率： 波特率： 從.300 到256kbps 可設置，理論最高可達3Mbps；

　　網絡協議： ETHERNET、ARP、IP、UDP、TCP、ICMP；

　　［具軟件： 模塊配置軟件、TCP/UDP 測試工具、串口調試軟件；

　　配置方式網絡，免費提供配套軟件；

　　電源： 5V

　　機械參數： 模塊尺寸（LxWxH） 90x50x18（mm） 含端子和插針；

　　工作溫度： 工業級：-25~75%C；

　　保存環境： -40~850C，5~95%RH

　　應用領域

　　如PLC、傳感器、儀表、串口設備聯網服務器模塊是為連接工業自動化串口設備，電機、驅動器、條碼閱讀器和顯示器等而設計的。

　　串口服務器模塊廣泛應用于考勤機、門禁系統、售飯機、POS 系統、樓宇控制、消防監控、銀行系統、機房監控、UPS 監控、電辦、油田、環境監測、工業應用等領域所有需要將串口設備的數據聯網管理的地方，都可以使用串口設備聯網服務器解決。

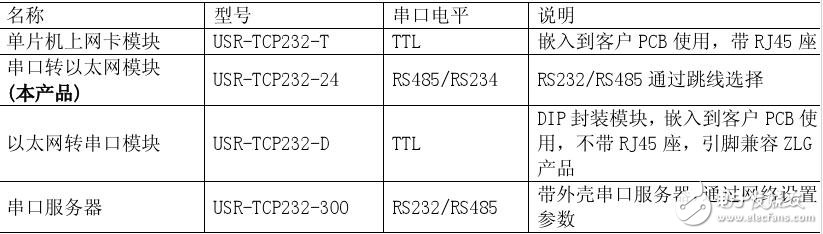

　　訂貨型號

　　型號說明： USR 表示有人科技，及我公司品牌，TCP232 表示TCPIP 轉串口模塊系列產品，2/4/T 表示串口端電平形式。

　　電氣參數

　　1.6 電氣參數

　　工作電壓： 5V

　?。圩?a href="http://www.makelele.cn/tags/電流/" target="_blank">電流： 最大200mA

　　工作溫度：-25~75 。C

　　保存溫度： -40~85 。C

　　保 存 濕 度 ：5%~ 95% RH

　　RS485轉以太網的關鍵技術

　　RS485要想無縫的升級為以太網，里面包含了很多關鍵技術，需要將以太網技術和RS485通信協議無縫的結合起來進行過渡。其中包括：9位技術、分幀技術、主從機機制等。

　　9位技術：在485方式下，用戶可以發送9位的數據。而且有時利用第9位來表示是數據幀還是地址幀。由于在網絡通信時，以太網都是8bit的數據，沒有9bit可以放置的空間。所以如何將485的9位傳輸過來就成了問題。據了解上海卓嵐的串口服務器才用了稱之為realcom的協議，可以將RS485的9位數據格式轉化為以太網的8位數據。

　　分幀技術：分幀是串口轉以太網（包括RS485轉以太網）中出現的一個關鍵技術，即當串口服務器接收到串口設備的數據的時候，何時將數據打包轉發到以太網，如果每個字節都打為一個包則顯然效率太低，那么多少個字節打包合適。這里需要用戶設定一個稱之為最長數據包長度和最長數據包間隔的參數。

　　RS485轉以太網的解決方案

　　實現RS485轉以太網（即485轉網口）主要一個硬件轉換器和一個軟件驅動。硬件轉換器分為兩種：串口服務器（串口聯網服務器、串口通信服務器）、串口聯網模塊。

　　RS485串口服務器是帶外殼的，可以將現有的485設備連接到以太網。適合已有的RS485串口設備的網絡化改造。RS485串口聯網模塊是不帶外殼的，可以理解為內嵌方式的RS485轉以太網模塊，使用模塊解決方案，可以將模塊集成到用戶設備的內部，實現串口服務器和設備的一體化。在價格上模塊方案比串口服務器方案價格要低。兩種硬件如下圖所示：

　　串口服務器的硬件實現了RS485接口轉化為TCP/IP接口（網絡接口），那么配合計算機端的虛擬串口驅動使用就可以再次將TCP/IP連接虛擬地轉化為串口。虛擬串口驅動可以在計算機內的驅動層虛擬出類似COM5、COM6等虛擬串口號，并且將遠端的串口服務器和這些虛擬串口綁定。這樣用戶串口程序打開虛擬串口的時候就可以通遠端的串口服務器通信，即和串口設備通信。 使用該RS485轉以太網解決方案的硬件和軟件系統之后，用戶的485設備相當于實現網絡化的擴展，原有的硬件和軟件程序都無需修改。
