380v倒順開關接線圖分析

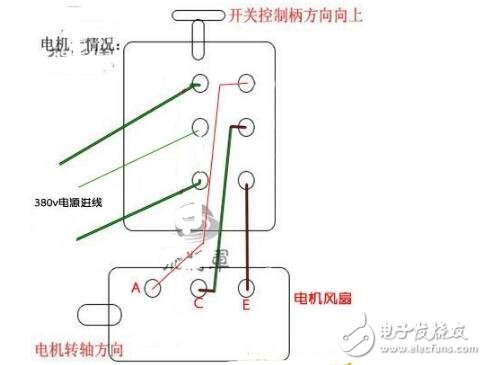

　　1、9點倒順開關接380v三項電機倒順開關接線圖片

　　三項倒順開關為三個進線，三個出線，比較簡單，而且不用考慮進線與出線順序，這種類型的倒順開關可以接單項電機也可以接三項電機。

　　2、6個接點倒順開關接線圖

　　6個接點的倒順開關為新型倒順開關，比9點老式倒順開關布線設計更為合理，更安全。即可以用作三項電倒順開關也可以用作單項倒順開關，都可以通用。接線方法和9點老款倒順開關是類似的，只是將上面介紹的9點倒順開關中左邊三個沒有接線的接點去掉了。

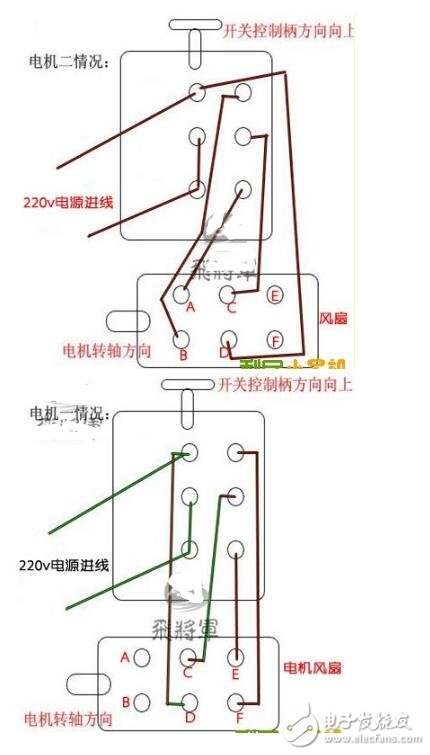

　　3、單項電機接線方法

　　4、三項倒順開關接線方法

　　接線方法和上面9點倒順開關一樣，就是不考慮9點倒順開關中左邊3個接點。
