電氣參數 - cd4069中文資料詳解（cd4069引腳圖及功能_工作原理_內部結構及應用電路）

　　三、cd4069中文資料詳解—cd4069電氣參數

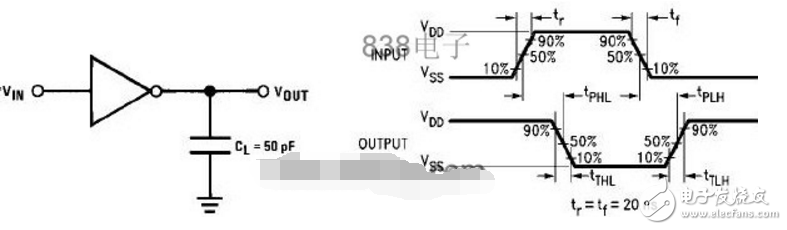

　　1、cd4069交流測試電路和波形切換時間

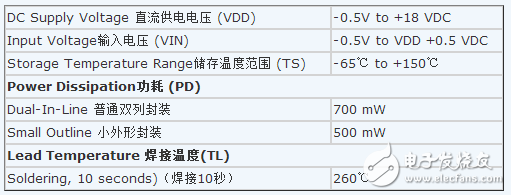

　　2、cd4069絕對最大額定值：

　　 cd4069中文資料詳解（cd4069引腳圖及功能_工作原理_內部結構及應用電路）

　　3、cd4069建議操作條件：

　 cd4069中文資料詳解（cd4069引腳圖及功能_工作原理_內部結構及應用電路）

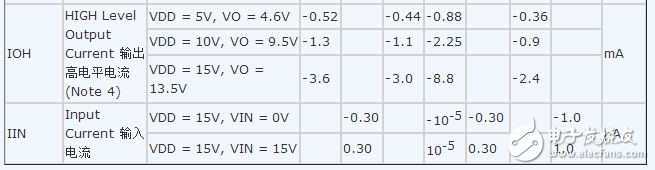

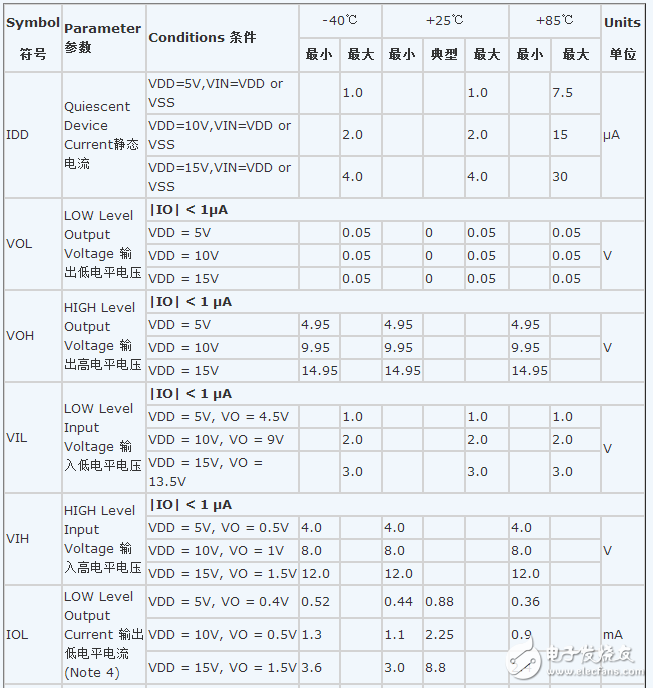

　　4、cd4069直流電氣特性：

　　 cd4069中文資料詳解（cd4069引腳圖及功能_工作原理_內部結構及應用電路）

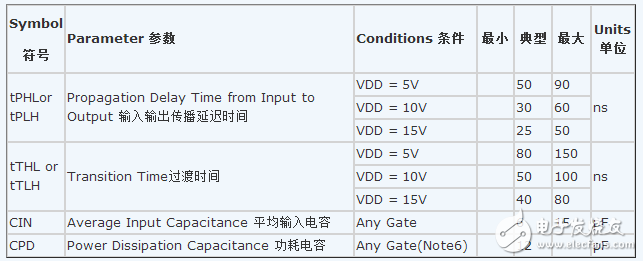

　　5、cd4069交流電氣特性：

　　 cd4069中文資料詳解（cd4069引腳圖及功能_工作原理_內部結構及應用電路）

閱讀全文

本文導航

第 1 頁：cd4069中文資料詳解（cd4069引腳圖及功能_工作原理_內部結構及應用電路）
第 2 頁：電氣參數
第 3 頁：應用電路
第 4 頁：開關電路
