通過介紹了新一代美國德州儀器(TI)公司C2000平臺上的定點DSP芯片TMS320F2808的性能特點和硬件結構、外設模塊，給出了由TMS320F2808組成的DSP最小應用系統，并介紹了各部分電路的設計方案

　　TMS320F2808是德州儀器（TI）公司推出的C2000平臺上的定點DSP芯片，具有低成本、低功耗和高性能處理能力，特別適用于大量數據處理的測控領域和復雜運算的電機控制領域。本文在介紹TMS320F2808的性能基礎上設計了以TMS320F2808 DSP為核心的最小應用系統，并給出了各部分具體硬件電路的設計和典型擴展應用。

　　1 TMS320F2808特點

　　TMS320F2808是美國TI公司推出的C2000平臺上的32位定點DSP芯片，具有低成本、低功耗和高性能處理能力，外設功能增強且極具價格優勢，采用100引腳封裝，所有產品引腳兼容，具有高達64 kB的閃存和100MIPS的性能。片上集成了豐富而又先進的增強型外設，如16路PWM輸出通道、6路HRPWM輸出通道、4個eCAP輸入接口、6個32位／16位定時器；串行外沒模塊，如4個SPI模塊、2個SCI模塊、2個CAN模塊、1個I2C模塊；12位16通道的A／D轉換器；35個可獨立編程復用的通用I／O引腳（GPIO），其輸入引腳具有窄脈沖限定器。使其具有強大的數字信號處理能力，又具有強大的事件管理能力和嵌入式控制功能，非常適用于工業、汽車、醫療和消費類市場中的數字電機控制、數字電源和高級感應技術。

　　2 TMS320F2808最小系統結構

　　DSP最小系統由DSP芯片及其基本的外圍電路和接口組成，如果去掉其中的任何一部分，都無法成為一個獨立的DSP系統工作。最小系統通常包括DSP芯片、電源變換電路、JTAG仿真接口、復位電路、引導模式電路等。

　　3 硬件電路設計

　　3．1 電源電路及復位電路

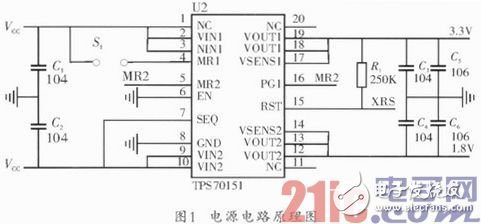

　　TMS320F2808是一個低功耗芯片，內核電源電壓為1．8 V，芯片與外部接口間采用3．3 V電源電壓，考慮到硬件系統要求電源具有穩定功能和紋波小的特點，另外也考慮到硬件系統的功耗等特點，因此本設計中采用TI公司的的TPS70151電源芯片。TPS70151是一款雙路LDO的集成電路穩壓器，具有上電次序控制和上電復位功能，輸出為500 mA／33 V和250 mA／1．8 V。芯片TPS70151能夠產生復位信號，此復位信號可以直接提供給DSP使用，所以不用專門設置復位芯片。其電路連接如圖1所示。
