時鐘的制作注意事項：“脈搏”的傳遞

上一章介紹了時鐘產生的幾種方式以及每種方式對應的應用場景。今天講一下產生的時鐘是怎樣傳遞出去到每個應用這些時鐘信號的器件，你可以把這個過程看作是人體的脈搏。我們分幾種場景來看：

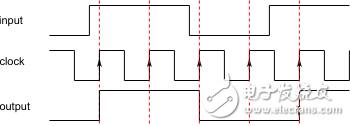

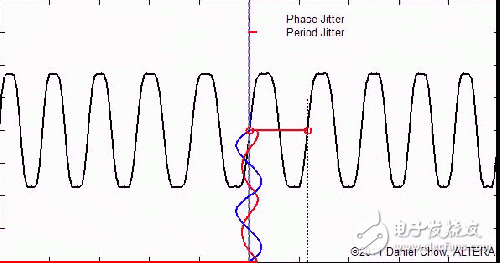

多數的邏輯功能都依賴時鐘的邊沿對數據進行判決

我們先說一下器件內部時鐘的使用：

比如MCU - 在器件內部直接產生或者配合外接的振蕩電路產生，就地使用，你不需要關心這些時鐘信號在內部是如何使用的，那是IC設計工程師的事情，他們做的事情就類似FPGA邏輯編程一樣，不過對于使用這些器件的工程師 - 軟件工程師、系統工程師，不需要關心這些細節。你只需要編寫程序，讓自己要實現的功能通過一條條的指令去執行就可以了。

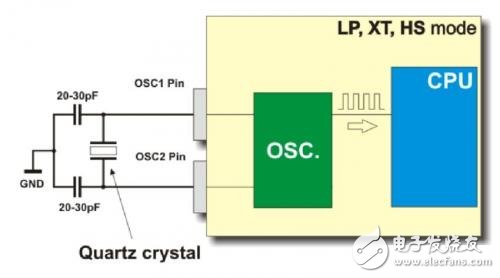

MCU接上振蕩電路動起來，你只需要專注于編程就可以了

比如FPGA - 幾乎內部所有的功能都需要不同頻率、不同相位時鐘的參與，而這些時鐘可能都來自于同一個時鐘源，因此時序（Timing）可以說是FPGA工程師最頭疼的問題 - 無論是最基本的時序邏輯還是狀態機，Debug的工作重心其實就是查找時序上出現的問題。在FPGA使用時鐘過程中你可能需要應對以下的幾個問題：

通過內部的邏輯產生你所需要的不同頻率、不同相位的時鐘信號

通過PLL生成高速的時鐘，畢竟外接或者自身振蕩產生的時鐘信號頻率不會太高，而FPGA內部的邏輯需要更高速地運行，因此目前主流的FPGA都會自帶幾個PLL甚至DLL

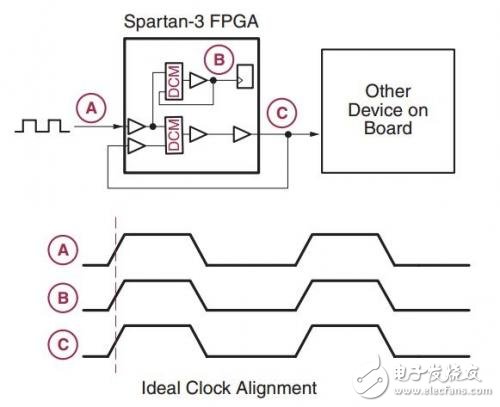

通過PLL進行相位的調整。內部的邏輯門一定會有傳輸延遲，在你需要相位精確要求的邏輯電路可以使用PLL來獲取你所需要的相位時鐘
