實現源同步定時 - 優化高速接口的時序裕量

有很多種方法可以實現源同步定時：

　　1)源同步時鐘信號的上升沿對準到數據有效窗口的起始點。諸如QDR-II/DDR-II SRAM這樣的大多數DDR存儲器采用了這種方法，存儲器將時鐘信號和數據都發送到接收器。本文中將以它們作為例子進行討論。

　　2)QDR-II產生一對輸出時鐘信號CQ和/CQ，理想情況下它們之間的相位差為180°，接收器利用這兩個時鐘信號的上升沿來鎖存數據。

　　在兩個存儲器中，接收器都必須將此時鐘信號延遲以滿足其捕獲數據所需要的建立和保持時間。此延遲可以通過片上延遲模塊來實現，具體可以在接收端使用PLL或DLL，或采用板上走線延遲的方法。

　　這兩種方法因具有頻率轉移能力而在FPGA設計中受到青睞。為在更高頻率上使用同樣的設計，可以修改FPGA代碼以改變由PLL/DLL引入的延遲。另外，ASIC總是運行在一個特定的頻率，ASIC通常會選用板上走線延遲的方法。

　　也有一些源同步時鐘實現方案，在源端將其源同步時鐘信號延遲，在數據有效窗口的中心對齊。在這種情況下，用戶可以直接實現源同步時鐘信號來鎖存接收器的數據(假設時鐘和數據之間的走線匹配)。

　　抖動的影響

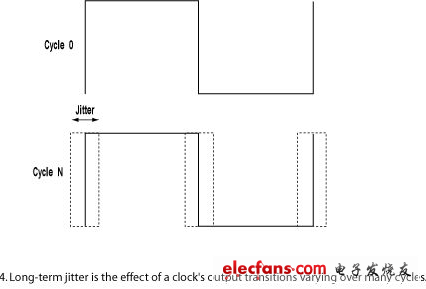

　　抖動可以被定義為時鐘位轉換與理想時序偏離，時鐘位轉換可能超前或滯后，這里有多種不同類型的抖動。周期間抖動是時鐘輸出位轉換中與前一個周期相應位置的偏離(參見圖2)。周期抖動用來衡量時鐘輸出位轉換與理想時序的最大偏離。長期抖動用來衡量在多個周期的時鐘輸出位轉換中與理想時序的最大偏離，這里的“多個周期”的具體數目取決于具體的應用和工作頻率(圖4)。

　　根據具體的應用，在時序預算中應考慮其中一種或所有三種類型的抖動。在同步定時環境中，產生輸入時鐘的時鐘源或PLL/DLL一般會引起抖動變化。在時序預算中考慮了抖動因素后，抖動(tJIT)就會顯著地縮小時序裕量，特別在高頻率下。

　　但是，如果在接收端時鐘和數據存在相同的抖動，就可以從時序預算中除去抖動成分(tJIT)。采用源同步時鐘的情況下也是如此，這是時鐘信號和數據由同一個發射器件驅動并一直保持對準。將時鐘設計得像其中一個輸出時，通常就會產生這樣的效果。雖然仍必須考慮時鐘和數據管腳之間時鐘到輸出的時間變化，但這個參數一般都在±100ps左右。

　　在某些應用中，源同步時鐘被延遲1個周期以上以鎖存數據。這種情況下，時序預算中要考慮長期抖動，這將使時序裕量減小。這種抖動也被稱為N周期抖動，N是相對于數據信號，源同步時鐘信號被延遲的周期數。當然，一般不建議將源同步時鐘信號延遲一個周期以上。

　　時序預算的計算

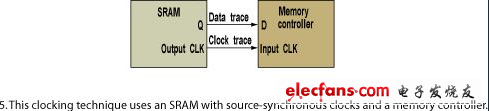

　　從下面的例子中可以看出，從時序預算中消除傳輸延遲可以大大改善系統時序裕量。圖5給出了采用源同步時鐘的SRAM的例子。

　　讓我們按下面步聚計算時序預算。按照設計，SRAM輸出時鐘信號的上升沿與數據有效窗口的起始邊對準。我們假設存儲器控制器通過PLL/DLL片上延遲時鐘延遲以滿足建立和保持時間。SRAM和存儲器控制器采用相同的時序參數。

　　假設時鐘和數據走線長度匹配，計算時序預算時就可以忽略電路傳輸延遲tPD。另外，時鐘與數據具有同樣的偏移和抖動(不包括管腳之間±100 ps的偏移)，因此無需再考慮時鐘發生器抖動和偏移(tSKEW, tJIT)。

　　在這個系統中，需要考慮的另外一個參數是SRAM的tJIT：相對于數據的SRAM輸出源同步時鐘抖動。這可能是由管腳間時鐘到輸出的時間變化而引起的。

　　在這個例子中，我們假設時鐘和數據走線匹配地很好。如果由于電路設計而導致走線長度出現差異，就必須考慮時鐘和數據信號走線長度的差異。如果時鐘信號的走線是有意延長以延遲時鐘信號(將時鐘信號與數據有效窗口中心對準)，就不用考慮此參數。假設SRAM源同步時鐘抖動為tJIT=±0.2ns，我們可以像表中列出的那樣逐步計算最小周期時間(參見表)。要獲得非負值裕量，應滿足如下條件：

　　tM>0

　　tCYC/2-2.2ns>0

　　tCYC/2>2.2ns

　　tCYC>4.4ns

　　fCYC<227MHz

　　本例采用源同步時鐘信號，滿足建立和保持時間要求，對數據信號走線長度也沒有什么約束。計算得到的最大工作頻率是277MHz，比傳統時鐘同步方法提高了35MHz。注意本例中主要的頻率限制因素是控制器的建立和保持時間。

　　使用源同步時鐘的最優方法

　　為最好地利用源同步時鐘，設計工程師應注意以下要點：

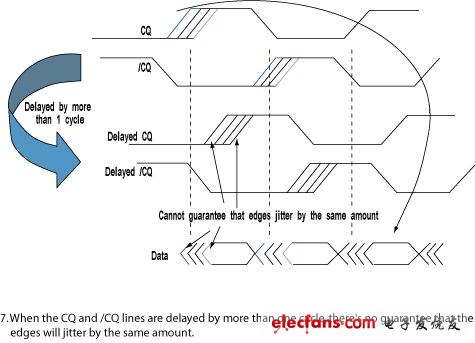

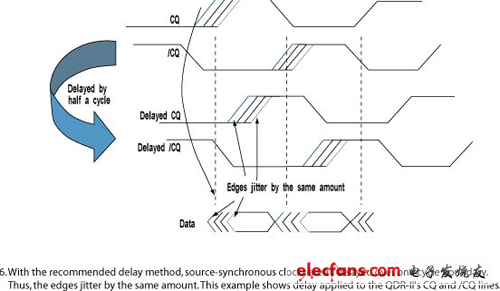

　　不要使源同步時鐘的延遲時間超過一個周期。源同步時鐘的上升沿與其所驅動的數據信號是嚴格匹配的，所以時鐘和數據信號應具有同樣的抖動并互相抵消。如果將源同步時鐘信號的上升沿延遲到下一個周期以鎖存數據，那么就必須考慮另外一個抖動成分，即N周期抖動，N是相對于數據信號，時鐘信號被延遲的周期數。圖6和圖7中給出了使用源同步時鐘的推薦方法和不推薦方法。這些例子采用QDR-II源同步時鐘(CQ和/CQ)。
