為了盡早熟練掌握單片機程序開發，我們在學習單片機的時候，是比較有必要選擇一款適合的成品單片機開發板的，畢竟通過自己搭建所有電路的難度比較大的。下面我們來簡單介紹下成品單片機電路圖識別與選購的相關知識。

　　成品開發板我們可以很容易的從淘寶或電子市場買到。通常都有配套的學習資料，尤其是配套可以直接下載到板子中使用的程序示例，能大大提高我們的學習效率。

　　1、電路圖的識別

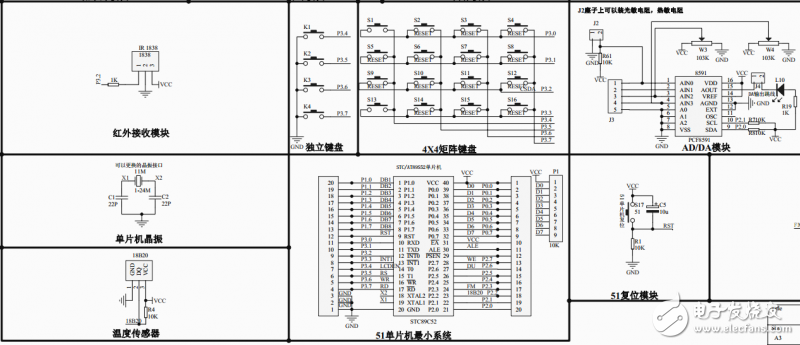

　　一般成品開發板都有電路圖，初學者在看電路圖的時候可能會有不少疑惑。下面是某開發板的部分電路圖。

　　我們可以看到，為了畫的簡潔好懂，單片機開發板電路圖常常會畫成圖中這樣，分成一個個的模塊，而不是全部畫在一張圖中。圖中根據功能進行劃分每個模塊，并且大部分的模塊都會有VCC和GND標號。

　　在任何一個電路圖中，所有相同的標號(例如GND)在實際電路中是連接在一起的。我們可以看到單片機最小系統中的18、19號管腳沒有接晶振，但是標注了X1、X2;而在單片機晶振模塊中，也有標號X1、X2，意思是他們在實際電路中連接在一起。

　　2、電源相關知識

　　GND原意為接地，表示的含義是電壓0V參考點。通常我們把大地的電壓視為0V，在一些電路中，GND也確實和大地直接連在一起，例如一些家用電器的外殼。但是在我們的單片機電路中，實際上沒有必要將其直接接地，但是還是把它的標號寫為GND。

　　學過中學物理就應該知道，電壓是一個相對的概念，如果我們把1.5V電池的正極當做0V電壓，那么它的負極電壓就是-1.5V。這里的GND就是0V電壓點，其他點的電壓都是相對于這個0V來說的。圖中單片機的VCC管腳接到了VCC標號上，在這個圖中，VCC就是5V電壓，通常電路圖中會有說明。如果我們用5V電源給電路供電，就可以把電源負極接到GND，正極接在VCC上。

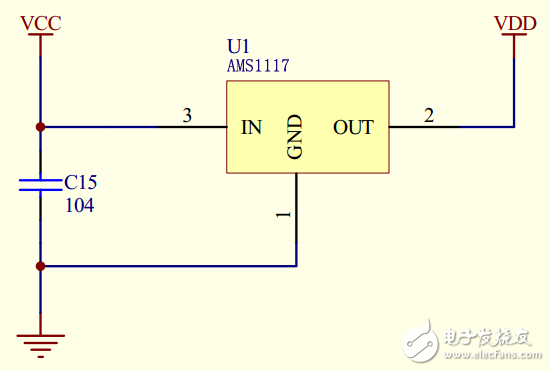

　　一個電路中并不一定只有一種電壓，有的電路中不同的器件分別需要多種電壓，單片機類電路中最常見的是5V和3.3V。例如下圖，GND仍然為0V，而 VCC標號表示5V電壓，VDD表示的是3.3V電壓。5V電壓通過AMS1117穩壓芯片轉換出了3.3V電壓(這是比較常用的一種穩壓芯片，這類知識需要長期積累，不了解的可以去網上搜索，對于芯片，可以找芯片手冊看)。多種電壓常用芯片進行轉換，這樣整個電路就只需要提供一個電源。也有的情況下，不同的電路部分則會使用獨立的供電系統(例如繼電器電路就可以用低電壓控制高電壓，而控制端和被控制端電路完全隔離)。

　　3、一些器件符號

　　電路圖中，除了大家所了解的電阻、電容、電感、二極管三極管等器件，以及前面說的VCC、GND符號和各種標號外，還有一些特別的器件。例如圖中的J2、 J3這種方塊狀的東西，其實就是普通的插接件，比如前面說的排針排座之類，因為不是什么標準化的器件，所以通常電路符號畫起來也比較隨意。

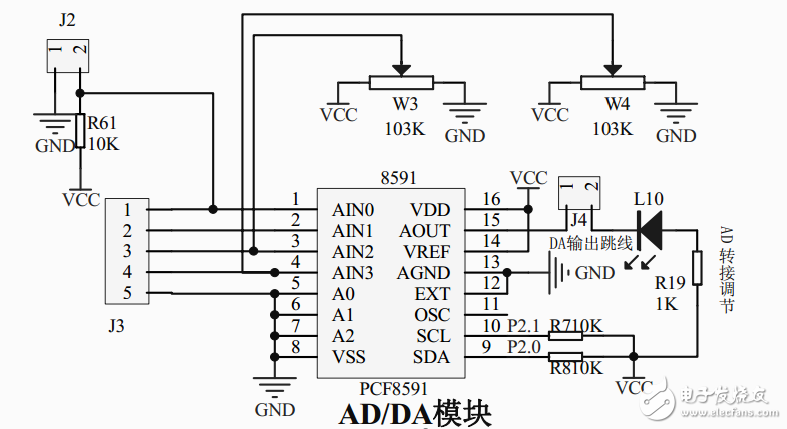

　　還有像PCF8591這種符號，其實和前面的51一樣，是集成電路，一般電路圖中會標注芯片型號，然后用數字標注管腳序號。

　　4、芯片手冊

　　看開發板電路圖時，我們就發現上面有很多集成電路芯片。集成電路前面也提到了很多次。前文我就說到AMS1117是一種常用的穩壓芯片，但是怎么知道這種芯片的使用方法呢?

　　最準確有效的做法就是查看芯片廠商給出的官方資料，相當于說明書，對于芯片來說就是芯片手冊。會獲取和查看芯片手冊是電子制作的基本技能之一，我們應該學會如何利用官方資料學習。所有的芯片官方都會給出對應的DataSheet(數據手冊，芯片手冊)，有些還會有ApplicationNote(應用筆記)。

　　由于很多芯片都是國外生產的，又考慮到通用性，原版手冊往往是英文的。有些大公司也會推出一些中文資料，但還是以英文為主。

　　對于一些常見的芯片，我們很容易找到別人翻譯好的中文手冊，以及各種介紹資料，一般這些資料最初也是別人根據官方芯片手冊進行嘗試總結出來的。而對于一些不常見的芯片;或者要研究一些比較深入的東西;或是用一些最新的芯片，這時就只有官方資料可以用了。

　　官方資料一般排版規范，經過了很多次的核對修正，還會及時的勘誤，比如TI公司的ErrataSheet會專門指出官方各種手冊資料中的紕漏和錯誤(不過國內的一些公司做的并不好)。官方資料不僅容易找到，質量高，也最權威準確。而非官方的資料可能是各種不同水平的人編寫的，很多排版不當，質量參差不齊，有的還有錯誤。

　　不要懼怕英文。在技術性的手冊中，除了一些專有名詞外，都會避免使用復雜的句式、語法，和難以理解的詞匯?？床欢膶Ｓ忻~，我們完全可以通過查詞典來克服。久而久之，就會習慣，英文水平長進了，也不再懼怕英文了。這里引用一位同學的話：“大公司的官方文檔寫的相當好，通俗易懂，而中文翻譯水平層次不一，必要的術語也不知道什么意思。而且中文翻譯的文檔制作的真心太差。我想你們也不甘心學十年英語就為了一個六級吧?”

　　總體來說，過分依賴中文資料很難學好一些東西。當然對于初學者，沒必要要求太苛刻。對于初學時的常用芯片，中文資料也是很全的。上網搜索“AMS1117 pdf”“AMS1117 芯片手冊”或“AMS1117 datasheet”就能很快找到AMS1117的芯片手冊。我們也可以在一些專門的芯片手冊網站查找，還可以在官方網站查找。

　　5、開發板的選擇

　　學習單片機怎樣的開發板最合適呢?我們不需要選那些很貴很全的開發板，但是也不能購買那種最簡單的最小系統板。最好是購買那些有常用模塊的開發板，例如液晶屏、矩陣鍵盤、AD/DA、數碼管、蜂鳴器等。另外開發板的資料一定要全，尤其是應該有配套的程序代碼，資料是學習單片機所必要的。如果以后你去買一些電子器件，除了那些簡單的元件和常用的網上很容易找到資料的器件，你也應該找賣家索要配套的資料方便學習，賣家應該給你提供配套資料。

　　有的人可能會覺得開發板太貴，實際上，如果你肯好好學習，學到了知識，為自己投資這些錢是很劃算的一件事。
?

?
