程序保存在哪兒呢？（向量表）

　　那么，程序被保存在地址空間的什么地方，又是怎么樣開始工作的呢？單片機復位后便開始執行最優先程序。復位是在接通電源或接收到復位信號時發生。實際上，這種“開始執行最優先程序”處理中，有如下所示的兩種方法。

　　即開始執行程序時，有將執行程序的起始地址設為固定的CPU及將之設為可變地址的CPU。

　　在將起始地址設為固定的CPU中，大多是從地址0（地址空間中最小的地址）開始執行。這就是程序開始的地點。而且，有時要事先在地址0中實現寫入“下一個要執行的是地址○○”的跳轉（Jump）指令，并將程序預先放置在“地址○○”中。如果改寫“地址○○”，將可獲得與將起始地址設為可變地址同樣的效果。

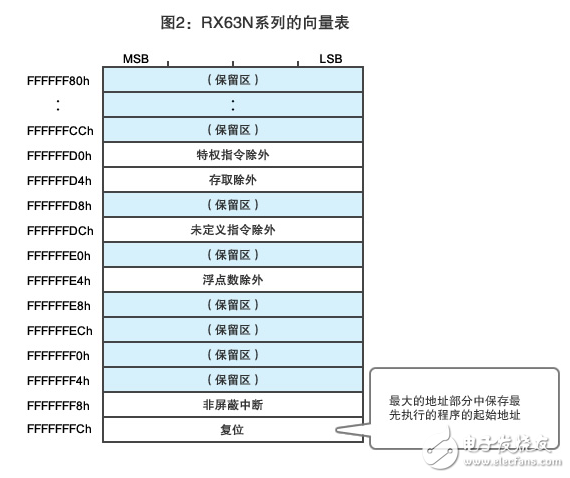

　　將起始地址設為可變地址的CPU將起始地址寫入被稱為“向量表”的部分中（圖2）。向量表是只存放地址空間中各種起始地址的特定區域的名稱。一般來說是它放置在地址空間中最大地址的部分。

　　以RX63N為例，由于地址是以32位來顯示的，為了保存它就需要4個字節。這就意味著圖3中的“復位”部分表示從地址FFFFFFFCh到地址FFFFFFFFh的4個字節中保存了程序的起始地址。CPU復位后將讀取保存于此的地址，并從作了標記的地址開始執行。被寫入向量表的不僅是復位后的起始地址，向量表中還保存發生中斷時程序的起始地址和異常處理（Exception Handling）的起始地址。也正因為保存了發生中斷及異常處理等因多種事由的起始地址，所以才被稱為“表（Table）”。

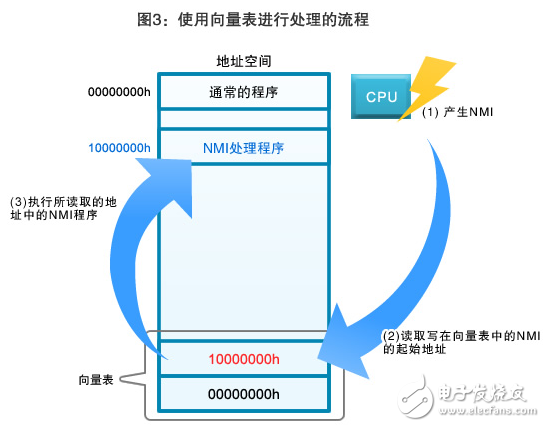

　　我們來設想一下使用了向量表的程序處理的情況。圖3表示出了發生非屏蔽中斷（NMI） （*1） 時的處理流程例。

　?。?）產生NMI，

　?。?）讀取寫在向量表的NMI的起始地址（此例中為10000000h），

　　（3）執行所讀取地址（10000000h）中的NMI程序。

　?。?1）非屏蔽中斷（NMI）：所謂非屏蔽指的是無法禁止的意思。如有中斷請求，CPU將無條件地執行中斷處理。可用于通過看門狗定時器進行的中斷處理等。關于看門狗定時器，在連載的“定時器”中已為大家作了介紹。

　　如上所述，在將程序的起始地址設為可變的CPU中，由于能夠通過寫入向量表來指定中斷處理的起始地址，因此具有在地址空間中自由配置中斷處理程序的特征。

　　本期我們介紹了CPU的地址空間與外設功能的關系、以及程序是從哪里開始執行的等內容。如果單片機為32位，就有非常巨大的地址空間可以使用。內存是非常寶貴的資源，所以將保存在內存中的程序設計得小巧非常重要，但32位單片機的地址空間已比16位的大了很多。為了縮小程序，沒有必要進行復雜的編程，我們的程序都是在更易于讀取的目標下來編寫的。
