74HC573包含八路3態輸出的非反轉透明鎖存器，是一種高性能硅柵CMOS器件。當使能為低時，輸出將鎖存在已建立的數據電平上。這種電路可以驅動大電容或低阻抗負載，可以直接與系統總線接口并驅動總線，而不需要外接口。特別適用于緩沖寄存器，I/O 通道，雙向總線驅動器和工作寄存器。

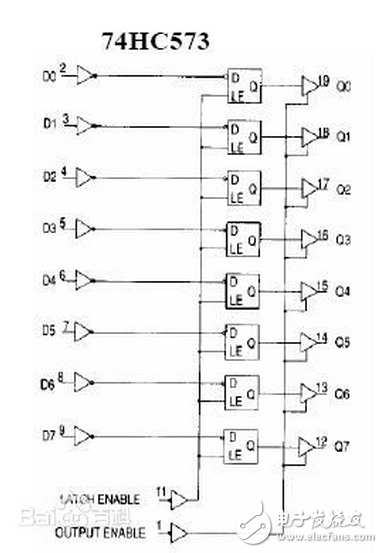

? ? ? ?74HC573內部結構原理圖

?

　　74HC573的八個鎖存器都是透明的D型鎖存器，當使能（G）為高時，Q輸出將隨數據（D）輸入而變。當使能為低時，輸出將鎖存在已建立的數據電平上。輸出控制不影響鎖存器的內部工作，即老數據可以保持，甚至當輸出被關閉時，新的數據也可以置入。這種電路可以驅動大電容或低阻抗負載，可以直接與系統總線接口并驅動總線，而不需要外接口。特別適用于緩沖寄存器，I/O通道，雙向總線驅動器和工作寄存器。那74hc573是怎么驅動8位數碼管的呢？下面給大家詳細介紹。

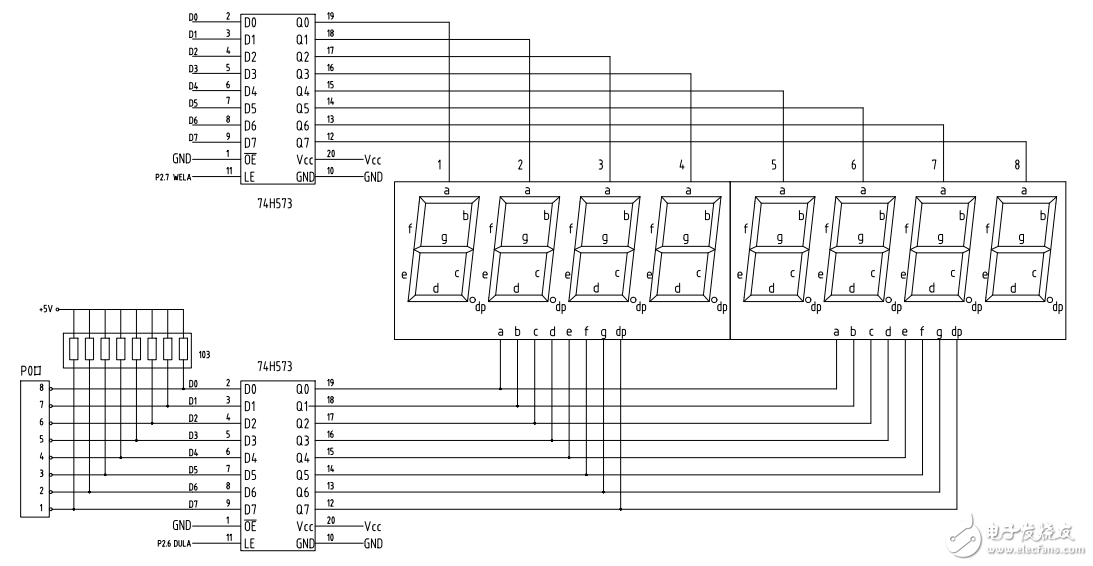

? ? ? 74HC573驅動8位共陰數碼管連接圖

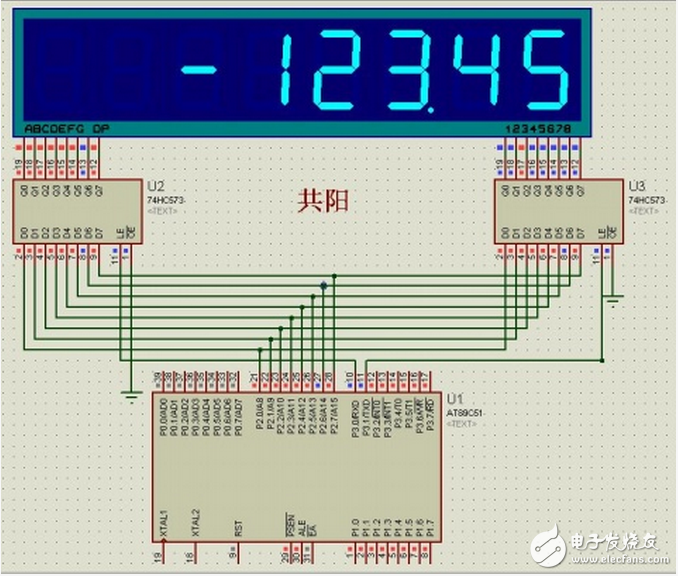

? ? ?74HC573驅動8位共陽數碼管連接圖

? ?

74hc573驅動8位數碼管程序分享

? ? ? ? ? ?基于51單片機74hc573驅動8位數碼管的部分程序代碼如下：

/************************************************\

　　* 8位共陽數碼管顯示函數（使用74hc573鎖存器） *

　　* 力求程序高效，簡潔 *

　　\************************************************/

　　/************************************************\

　　* 分多個函數的原因： *

　　* 顯示要求不同，函數的執行效率不同 *

　　* 為了實現程序的高效性，顯示要求不同調用不同的函數*

　　\************************************************/

　　#include

　　#define DISPLAY_IO P2

　　#define uchar unsigned char

　　#define uint unsigned int

　　#define ulong unsigned long

　　sbit duan=P3^0; //定義段

　　sbit wei=P3^1; //定義位

　　unsigned char code w［］={ //共陰

　　//0-F無小數點

　　0x3f，0x06，0x5b，0x4f，

　　0x66，0x6d，0x7d，0x07，

　　0x7f，0x6f，0x77，0x7c，

　　0x39，0x5e，0x79，0x71，

　　//0-F帶小數點

　　0xbf，0x86，0xdb，0xcf，

　　0xe6，0xed，0xfd，0x87，

　　0xff，0xef，0xf7，0xfc，

　　0xb9，0xde，0xf9，0xf1，

　　//小數點 負號

　　0x80， 0x40};

　　/************************************************\

　　* 顯示任意內容 *

　　* n［0-7］數組的值表示數碼管位置從左至右的內容 *

　　\************************************************/

　　void display_any（uchar n［8］）

　　{

　　uchar i，delay=0;

　　for（i=0;i《8;i++）

　　{

　　//清除段鎖存器內容

　　DISPLAY_IO=0xff;

　　duan=1;

　　duan=0;

　　//位值送入位鎖存器

　　DISPLAY_IO=0x01《

　　wei=1;

　　wei=0;

　　//段值送入段鎖存器

　　DISPLAY_IO=0xff-n［i］;

　　duan=1;

　　duan=0;

　　//延時0-255（越長越亮，但太長會閃）

　　delay=100;

　　while（delay--）;

　　}

　　//清除段鎖存器內容 不讓第一個數最亮

　　DISPLAY_IO=0xff;

　　duan=1;

　　duan=0;

　　}

　　/************************************************\

　　* 10進制無符號整數顯示 *

　　* 傳入n為0到9999 9999 *

　　* 傳入浮點型小數點后忽略，范圍不正確顯示不正確 *

　　* 右對齊，左邊無多余0 *

　　\************************************************/

　　void display_ulong（ulong n）

　　{

　　uchar i=8，delay=0;

　　do

　　{

　　//清除段鎖存器內容

　　DISPLAY_IO=0xff;

　　duan=1;

　　duan=0;

　　//位值送入位鎖存器

　　DISPLAY_IO=0x01《《（--i）;

　　wei=1;

　　wei=0;

　　//段值送入段鎖存器

　　DISPLAY_IO=0xff-w［n%10］;

　　duan=1;

　　duan=0;

　　n/=10;

　　//延時0-255（越長越亮，但太長會閃）

　　delay=100;

　　while（delay--）;

　　}while（n》0）;

　　//清除段鎖存器內容 不讓第一個數最亮

　　DISPLAY_IO=0xff;

　　duan=1;

　　duan=0;

　　}

　　/************************************************\

　　* 10進制有符號整數顯示 *

　　* 傳入n為-999 9999到9999 9999 *

　　* 傳入浮點型小數點后忽略，范圍不正確顯示不正確 *

　　* 右對齊，左邊無多余0 *

　　\************************************************/

　　void display_long（long n）

　　{

　　uchar i=8，delay=0;

　　bit flag=0;

　　if（n《0）

　　{

　　flag=1;

　　n=-n;

　　}

　　do

　　{

　　//清除段鎖存器內容

　　DISPLAY_IO=0xff;

　　duan=1;

　　duan=0;

　　//位值送入位鎖存器

　　DISPLAY_IO=0x01《《（--i）;

　　wei=1;

　　wei=0;

　　//段值送入段鎖存器

　　DISPLAY_IO=0xff-w［（n==100000000？33:n%10）］;

　　duan=1;

　　duan=0;

　　n/=10;

　　if（n==10000000）

　　n=-1;

　　if（n==0&&flag==1）

　　n=100000000;

　　//延時0-255（越長越亮，但太長會閃）

　　delay=100;

　　while（delay--）;

　　}while（n》0）;

　　//清除段鎖存器內容 不讓第一個數最亮

　　DISPLAY_IO=0xff;

　　duan=1;

　　duan=0;

　　}

　　/************************************************\

　　* 10進制無符號實型顯示 *

　　* 傳入n為0到9999 9800 *

　　* 傳入范圍不正確顯示不正確 *

　　* 右對齊，左邊無多余0，右邊小數點后無多余0 *

　　\************************************************/

　　void display_udouble（double n）

　　{

　　uchar i=8，delay=0，point_position=0;

　　ulong n_long=n; //將n賦值給整形變量

　　while（n_long！=n） //此循環的功能：使n變?yōu)?位整數，并記下小數點位置

　　{

　　n*=10;

　　n_long=n;

　　point_position++;//每乘一次，小數點左移一位

　　}

　　do

　　{

　　//清除段鎖存器內容

　　DISPLAY_IO=0xff;

　　duan=1;

　　duan=0;

　　//位值送入位鎖存器

　　DISPLAY_IO=0x01《《（--i）;

　　wei=1;

　　wei=0;

　　//段值送入段鎖存器

　　DISPLAY_IO=0xff-w［n_long%10+（（7-i）==point_position？16:0）］;

　　duan=1;

　　duan=0;

　　n_long/=10;

　　//延時0-255（越長越亮，但太長會閃）

　　delay=100;

　　while（delay--）;

　　}while（n_long》0）;

　　//清除段鎖存器內容 不讓第一個數最亮

　　DISPLAY_IO=0xff;

　　duan=1;

　　duan=0;

　　}

　　/************************************************\

　　* 10進制有符號實型顯示 *

　　* 傳入n為-999 999到9999 9800 *

　　* 傳入范圍不正確顯示不正確 *

　　* 右對齊，左邊無多余0，右邊小數點后無多余0 *

　　\************************************************/

　　void display_double（double n）

　　{

　　uchar i=8，delay=0，point_position=0;

　　bit flag=0;

　　long n_long=n; //將n賦值給整形變量

　　while（n_long！=n） //此循環的功能：使n變?yōu)?位整數，并記下小數點位置

　　{

　　n*=10;

　　n_long=n;

　　point_position++;//每乘一次，小數點左移一位

　　}

　　if（n_long《0）

　　{

　　flag=1;

　　n_long=-n_long;

　　}

　　do

　　{

　　//清除段鎖存器內容

　　DISPLAY_IO=0xff;

　　duan=1;

　　duan=0;

　　//位值送入位鎖存器

　　DISPLAY_IO=0x01《《（--i）;

　　wei=1;

　　wei=0;

　　//段值送入段鎖存器

　　DISPLAY_IO=0xff-w［（n_long==100000000？33：（n_long%10+（（7-i）==point_position？16:0）））］;

　　duan=1;

　　duan=0;

　　n_long/=10;

　　if（n_long==10000000）

　　n_long=-1;

　　if（n_long==0&&flag==1）

　　n_long=100000000;

　　//延時0-255（越長越亮，但太長會閃）

　　delay=100;

　　while（delay--）;

　　}while（n_long》0）;

　　//清除段鎖存器內容 不讓第一個數最亮

　　DISPLAY_IO=0xff;

　　duan=1;

　　duan=0;

　　}

　　/************************************************\

　　* 2-16任意進制無符號不去零整數顯示 *

　　* 傳入n為0到X，X=（（進制）^8）-1 *

　　* 傳入范圍不正確顯示不正確 *

　　* 不自動去0 *

　　\************************************************/

　　void display_number（ulong n，uchar jin_zhi）

　　{

　　uchar i，delay=0;

　　for（i=0;i《8;i++）

　　{

　　//清除段鎖存器內容

　　DISPLAY_IO=0xff;

　　duan=1;

　　duan=0;

　　//位值送入位鎖存器

　　DISPLAY_IO=0x01《《（7-i）;

　　wei=1;

　　wei=0;

　　//段值送入段鎖存器

　　DISPLAY_IO=0xff-w［n%jin_zhi］;

　　duan=1;

　　duan=0;

　　n/=jin_zhi;

　　//延時0-255（越長越亮，但太長會閃）

　　delay=100;

　　while（delay--）;

　　}

　　//清除段鎖存器內容 不讓第一個數最亮

　　DISPLAY_IO=0xff;

　　duan=1;

　　duan=0;

　　}

　　/************************\

　　* 8位數碼管測試程序 *

　　\************************/

　　void main（void）

　　{

　　uint i，t=200;

　　char n［8］={1，2，4，8，16，32，64，128};

　　while（1）

　　{

　　i=t;

　　while（i--）

　　{

　　display_any（n）;

　　}

　　i=t;

　　while（i--）

　　{

　　display_ulong（123）;

　　}

　　i=t;

　　while（i--）

　　{

　　display_long（-123）;

　　}

　　i=t;

　　while（i--）

　　{

　　display_udouble（123.45）;

　　}

　　i=t;

　　while（i--）

　　{

　　display_double（-123.45）;

　　}

　　i=t;

　　while（i--）

　　{

　　display_number（0x123abc，16）;

　　}

　　}

?

　　}
