? ? ? ? ?首先，打開Keil，選擇Project-》New uVision Project，選擇合適的文件夾，輸入工程名后，點擊保存，建立工程。

　　如下圖，在Template文件夾下建立工程名為stm32_demo的工程。

　　然后我們選擇器件，以STM32F103RB為例（STM32其他系列可類推），在STMicroelectronics欄中選擇STM32F103RB，如下圖，在圖右側我們可看到關于芯片的描述。

　　點擊確定后彈出如下的對話框，問需不需要添加啟動文件（此啟動文件為MDK自帶的），

　　在這里，選擇否（N），等會我們會添加STM32固件庫中的啟動文件。

　　接下來，我們要建立幾個文件組，用來存放不同的源文件，讓整個工程目錄結構清晰，點擊中的后如下圖所示

　　點擊中的可建立一個文件組，可以刪除分組，下面我們將建立User，StdPeriph_Drive，CMSIS，MDK-ARM四個文件組，User用來存放與用戶有關的文件，StdPeriph_Drive用來存放庫函數中的外設驅動文件，CMSIS用來放于Cortex_M3內核有關的文件，MDK-ARM用來存放啟動文件，文件組建立好后，如下圖所示。

??

　　點擊OK，我們可看到文件組如下所示

　　接下來，我們將對固件庫文件夾（如下圖所示）與Template文件夾中的文件進行操作。

　　將固件庫文件夾中的Libraries文件夾復制到工程目錄下（即剛才建立的Template文件夾下），并在Template下建立User與Output兩個文件夾，User用來放與用戶代碼有關的文件，Output用來存放編譯后產生的中間文件。

　　打開Template文件夾后如下圖所示。

　　然后，將

　　STM32F10x_StdPeriph_Lib_V3.5.0ProjectSTM32F10x_Stdperiph_ExamplesGPIOIOToggle

　　目錄下main.c，stm32f10x_conf.h，stm32f10x_it.h，stm32f10x_it.c四個文件復制到User目錄下。

　　至此，文件的操作結束。

　　重新點擊，現在我們要向各個文件組中添加文件。

　　首先是User文件組，點擊Add Files，然后添加User文件夾下的3個C文件，如下圖所示。

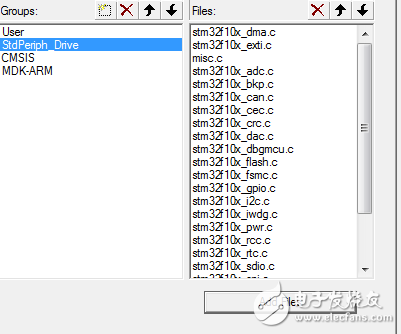

　　然后是StdPeriph_Drive文件組，向其添加LibirariesSTM32F10x_StdPeriph_Driversrc下的所有源文件，如下圖所示

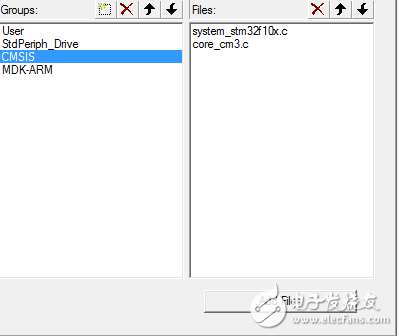

　　然后是CMSIS文件組，向其添加LibirariesCMSISCM3CoreSupport下的core_cm3.c和

　　LibirariesCMSISCM3DeviceSupportSTSTM32F10x下的system_stm32f10x.c文件，如下圖所示

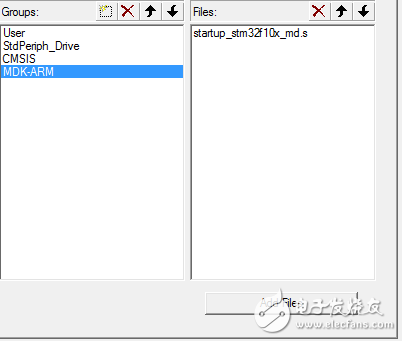

　　然后是MDK-ARM文件組，向其添加啟動文件，啟動文件在

　　LibirariesCMSISCM3DeviceSupportSTSTM32F10xstartuparm下，因?yàn)槲覀冞x擇的芯片型號為STM32F103RB，故向其添加startup_stm32f10x_md.s，如下圖所示，其他類型芯片可根據芯片容量來選擇相應的啟動文件

　　完成后，點擊OK，至此，文件組的文件添加完畢。

　　接下來，我們將進行編譯選項的設置

　　選擇中的，在Target欄中勾選，Output欄中點擊，選擇Template文件下下的Output文件夾，并且勾選，Listing欄中點擊

　　，選擇Output文件夾，最后要在C/C++選項欄中設置好宏定義與文件包含路徑。

　　宏定義設置如下，其中STM32F103RB對應的宏定義STM32F10X_MD，可以根據其他芯片型號改變宏定義。

　　文件包含路徑設置如下，

　　點擊

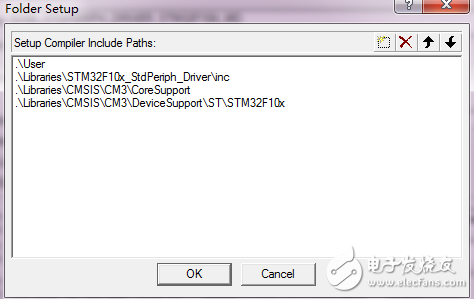

　　中的?來添加文件路徑，在此要添加4個文件路徑，如下圖所示

　　接下來是最后一步了，將main.c文件中的第24行#include “stm32_eval.h”注釋掉即可。

　　點擊編譯后，編譯即可通過。

　　編譯的結果如下：

　　主函數是一個關于IO翻轉的例子，我們可以通過軟件仿真來看波形。

　　點擊

　　中的，然后選擇

　　中的（波形仿真），點擊后如下圖所示

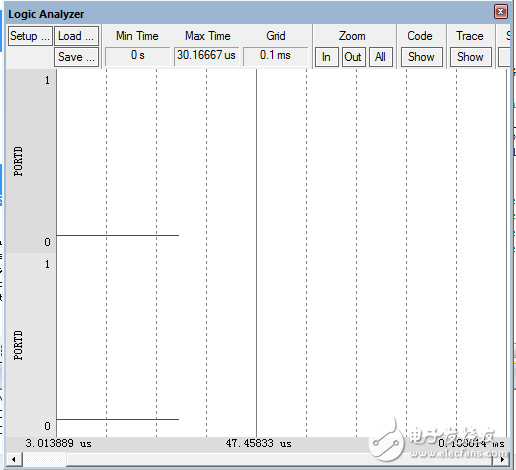

　　點擊后如下圖所示

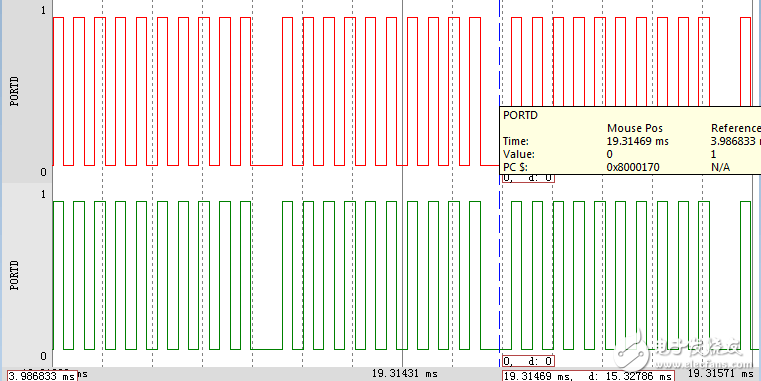

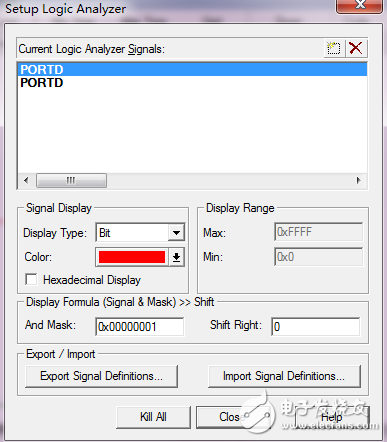

　　點擊新建要觀察的信號，在此處應輸入PORTD.0與PORTD.2兩個信號，設置好后點擊Close，點擊，仿真開始，我們可以觀察到的波形如下圖所示

　　至此，庫函數的移植結束。

　　關于庫函數的使用，大家可以參考官方關于固件庫的手冊。
