前言

? ? ? 本文主要介紹 Cassandra 中數據的存儲格式，包括在內存中的數據和磁盤中數據。Cassandra 的寫的性能表現非常好，為什么寫的性能這么好？和它的數據結構有沒有關系，以及和它的寫的機制又有多大的關系。同時也將分析哪些因素會影響讀的性能 Cassandra 又做了哪些改進。

Cassandra 的數據存儲結構主要分為三種：

1、CommitLog：主要記錄下客戶端提交過來的數據以及操作。這個數據將被持久化到磁盤中，以便數據沒有被持久化到磁盤時可以用來恢復。

2、Memtable：用戶寫的數據在內存中的形式，它的對象結構在后面詳細介紹。其實還有另外一種形式是 BinaryMemtable 這個格式目前 Cassandra 并沒有使用，這里不再介紹了。

3、SSTable：數據被持久化到磁盤，這又分為 Data、Index 和 Filter 三種數據格式。

CommitLog 數據格式

CommitLog 的數據只有一種，那就是按照一定格式組成 byte 組數，寫到 IO 緩沖區中定時的被刷到磁盤中持久化，在上一篇的配置文件詳解中已經有說到 CommitLog 的持久化方式有兩種，一個是 Periodic 一個是 Batch，它們的數據格式都是一樣的，只是前者是異步的，后者是同步的，數據被刷到磁盤的頻繁度不一樣。關于 CommitLog 的相關的類結構圖如下：

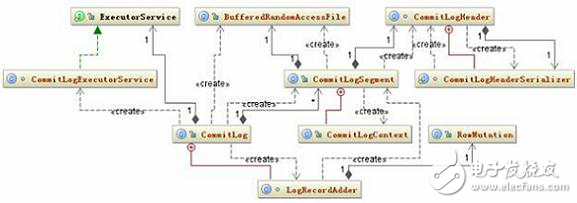

圖 1. CommitLog 的相關的類結構圖

它持久化的策略也很簡單，就是首先將用戶提交的數據所在的對象 RowMutation 序列化成 byte 數組，然后把這個對象和 byte 數組傳給 LogRecordAdder 對象，由 LogRecordAdder 對象調用 CommitLogSegment 的 write 方法去完成寫操作，這個 write 方法的代碼如下：

清單 1. CommitLogSegment. write

public CommitLogSegment.CommitLogContext write（RowMutation rowMutation，

Object serializedRow）{

long currentPosition = -1L;

...

Checksum checkum = new CRC32（）;

if （serializedRow instanceof DataOutputBuffer）{

DataOutputBuffer buffer = （DataOutputBuffer） serializedRow;

logWriter.writeLong（buffer.getLength（））;

logWriter.write（buffer.getData（）， 0， buffer.getLength（））;

checkum.update（buffer.getData（）， 0， buffer.getLength（））;

}

else{

assert serializedRow instanceof byte［］;

byte［］ bytes = （byte［］） serializedRow;

logWriter.writeLong（bytes.length）;

logWriter.write（bytes）;

checkum.update（bytes， 0， bytes.length）;

}

logWriter.writeLong（checkum.getValue（））;

...

}

這個代碼的主要作用就是如果當前這個根據 columnFamily 的 id 還沒有被序列化過，將會根據這個 id 生成一個 CommitLogHeader 對象，記錄下在當前的 CommitLog 文件中的位置，并將這個 header 序列化，覆蓋以前的 header。這個 header 中可能包含多個沒有被序列化到磁盤中的 RowMutation 對應的 columnFamily 的 id。如果已經存在，直接把 RowMutation 對象的序列化結果寫到 CommitLog 的文件緩存區中后面再加一個 CRC32 校驗碼。Byte 數組的格式如下：

圖 2. CommitLog 文件數組結構

上圖中每個不同的 columnFamily 的 id 都包含在 header 中，這樣做的目的是更容易的判斷那些數據沒有被序列化。

CommitLog 的作用是為恢復沒有被寫到磁盤中的數據，那如何根據 CommitLog 文件中存儲的數據恢復呢？這段代碼在 recover 方法中：

清單 2. CommitLog.recover

public static void recover（File［］ clogs） throws IOException{

...

final CommitLogHeader clHeader = CommitLogHeader.readCommitLogHeader（reader）;

int lowPos = CommitLogHeader.getLowestPosition（clHeader）;

if （lowPos == 0） break;

reader.seek（lowPos）;

while （！reader.isEOF（））{

try{

bytes = new byte［（int） reader.readLong（）］;

reader.readFully（bytes）;

claimedCRC32 = reader.readLong（）;

}

...

ByteArrayInputStream bufIn = new ByteArrayInputStream（bytes）;

Checksum checksum = new CRC32（）;

checksum.update（bytes， 0， bytes.length）;

if （claimedCRC32 ！= checksum.getValue（））{continue;}

final RowMutation rm =

RowMutation.serializer（）.deserialize（new DataInputStream（bufIn））;

}

...

}

這段代碼的思路是：反序列化 CommitLog 文件的 header 為 CommitLogHeader 對象，尋找 header 對象中沒有被回寫的最小 RowMutation 位置，然后根據這個位置取出這個 RowMutation 對象的序列化數據，然后反序列化為 RowMutation 對象，然后取出 RowMutation 對象中的數據重新保存到 Memtable 中，而不是直接寫到磁盤中。CommitLog 的操作過程可以用下圖來清楚的表示：

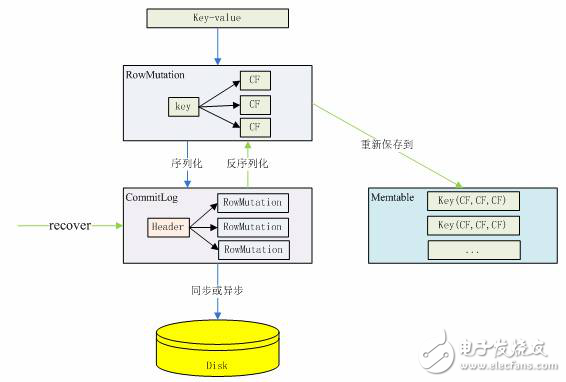

圖 3. CommitLog 數據格式的變化過程

Memtable 內存中數據結構

Memtable 內存中數據結構比較簡單，一個 ColumnFamily 對應一個唯一的 Memtable 對象，所以 Memtable 主要就是維護一個 ConcurrentSkipListMap《decoratedkey， columnfamily=“” style=“box-sizing： border-box;”》 類型的數據結構，當一個新的 RowMutation 對象加進來時，Memtable 只要看看這個結構是否 《decoratedkey， columnfamily=“” style=“box-sizing： border-box;”》集合已經存在，沒有的話就加進來，有的話取出這個 Key 對應的 ColumnFamily，再把它們的 Column 合并。Memtable 相關的類結構圖如下：

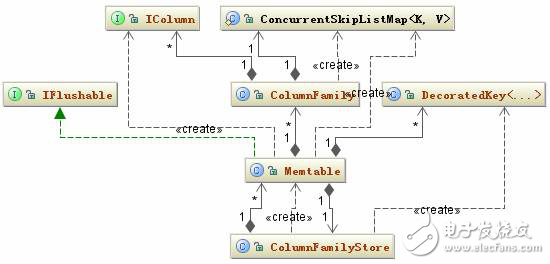

圖 4. Memtable 相關的類結構圖

Memtable 中的數據會根據配置文件中的相應配置參數刷到本地磁盤中。這些參數在上一篇中已經做了詳細說明。

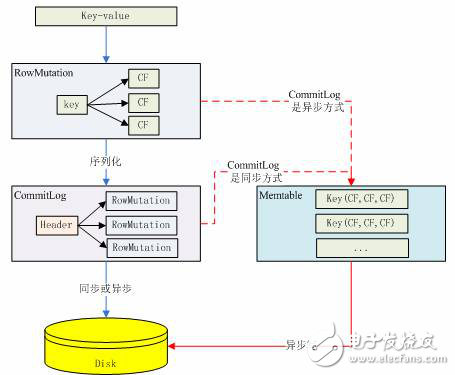

前面已經多處提到了 Cassandra 的寫的性能很好，好的原因就是因?yàn)?Cassandra 寫到數據首先被寫到 Memtable 中，而 Memtable 是內存中的數據結構，所以 Cassandra 的寫是寫內存的，下圖基本上描述了一個 key/value 數據是怎么樣寫到 Cassandra 中的 Memtable 數據結構中的。

圖 5. 數據被寫到 Memtable

SSTable 數據格式

每添加一條數據到 Memtable 中，程序都會檢查一下這個 Memtable 是否已經滿足被寫到磁盤的條件，如果條件滿足這個 Memtable 就會寫到磁盤中。先看一下這個過程涉及到的類。相關類圖如圖 6 所示：

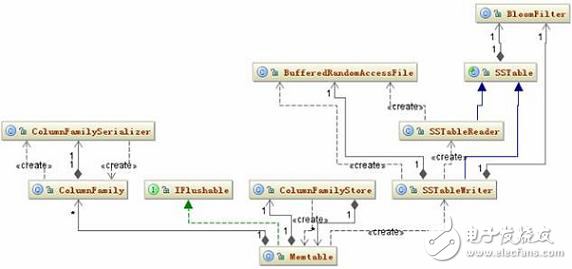

圖 6. SSTable 持久化類結構圖

Memtable 的條件滿足后，它會創建一個 SSTableWriter 對象，然后取出 Memtable 中所有的 《decoratedkey， columnfamily=“” style=“box-sizing： border-box;”》集合，將 ColumnFamily 對象的序列化結構寫到 DataOutputBuffer 中。接下去 SSTableWriter 根據 DecoratedKey 和 DataOutputBuffer 分別寫到 Date、Index 和 Filter 三個文件中。

Data 文件格式如下：

圖 7. SSTable 的 Data 文件結構

Data 文件就是按照上述 byte 數組來組織文件的，數據被寫到 Data 文件中是接著就會往 Index 文件中寫，Index 中到底寫什么數據呢？

其實 Index 文件就是記錄下所有 Key 和這個 Key 對應在 Data 文件中的啟示地址，如圖 8 所示：

圖 8. Index 文件結構

?

Index 文件實際上就是 Key 的一個索引文件，目前只對 Key 做索引，對 super column 和 column 都沒有建索引，所以要匹配 column 相對來說要比 Key 更慢。

Index 文件寫完后接著寫 Filter 文件，F(xiàn)ilter 文件存的內容就是 BloomFilter 對象的序列化結果。它的文件結構如圖 9 所示：

圖 9. Filter 文件結構

BloomFilter 對象實際上對應一個 Hash 算法，這個算法能夠快速的判斷給定的某個 Key 在不在當前這個 SSTable 中，而且每個 SSTable 對應的 BloomFilter 對象都在內存中，F(xiàn)ilter 文件指示 BloomFilter 持久化的一個副本。三個文件對應的數據格式可以用下圖來清楚的表示：

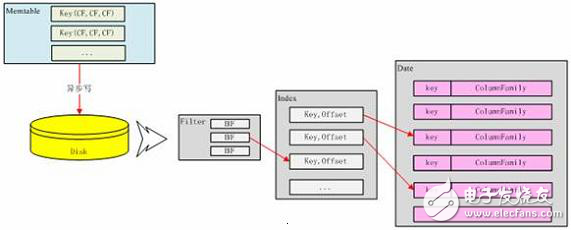

圖 10. SSTable 數據格式轉化

這個三個文件寫完后，還要做的一件事件就是更新前面提到的 CommitLog 文件，告訴 CommitLog 的 header 所存的當前 ColumnFamily 的沒有寫到磁盤的最小位置。

在 Memtable 往磁盤中寫的過程中，這個 Memtable 被放到 memtablesPendingFlush 容器中，以保證在讀時候它里面存的數據能被正確讀到，這個在后面數據讀取時還會介紹。

數據的寫入

數據要寫到 Cassandra 中有兩個步驟：

1.找到應該保存這個數據的節點

2.往這個節點寫數據?？蛻舳藢?xiě)一條數據必須指定 Keyspace、ColumnFamily、Key、Column Name 和 Value，還可以指定 Timestamp，以及數據的安全等級。

數據寫入涉及的主要相關類如下圖所示：

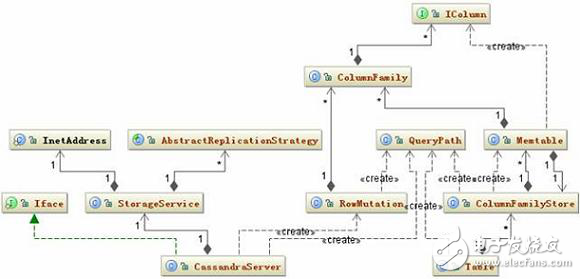

圖 11. Insert 相關類圖

大慨的寫入邏輯是這樣的：

CassandraServer 接收到要寫入的數據時，首先創建一個 RowMutation 對象，再創建一個 QueryPath 對象，這個對象中保存了 ColumnFamily、Column Name 或者 Super Column Name。接著把用戶提交的所有數據保存在 RowMutation 對象的 Map《string， columnfamily=“” style=“box-sizing： border-box;”》 結構中。接下去就是根據提交的 Key 計算集群中那個節點應該保存這條數據。這個計算的規則是：將 Key 轉化成 Token，然后在整個集群的 Token 環中根據二分查找算法找到與給定的 Token 最接近的一個節點。如果用戶指定了數據要保存多個備份，那么將會順序在 Token 環中返回與備份數相等的節點。這是一個基本的節點列表，后面 Cassandra 會判斷這些節點是否正常工作，如果不正常尋找替換節點。還有還要檢查是否有節點正在啟動，這種節點也是要在考慮的范圍內，最終會形成一個目標節點列表。最 后把數據發送到這些節點。

接下去就是將數據保存到 Memtable 中和 CommitLog 中，關于結果的返回根據用戶指定的安全等級不同，可以是異步的，也可以是同步的。如果某個節點返回失敗，將會再次發送數據。下圖是當 Cassandra 接收到一條數據時到將數據寫到 Memtable 中的時序圖。

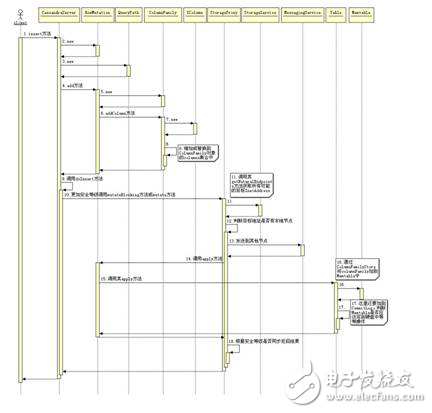

圖 12. Insert 操作的時序圖
