MSP430系列芯片一般外搭兩顆晶振：一顆主頻晶振，通常在4~16Mhz中選擇；另外一顆時鐘晶振，即32.768Khz晶振，早期選用直插封裝的，現在大部分采用貼片封裝的產品，其一便于貼裝，其二追求產品的穩定性和品質的可靠性等。

主頻晶振的選擇

通常MSP430芯片的主頻晶振一般選擇4Mhz的整數倍，即4Mhz、8Mhz、16Mhz、32Mhz等。早期電路設計的時候一般選擇成本較低的49S封裝產品，現階段越來越傾向于穩定性更好、體積更小、便于貼裝的貼片3225封裝產品，上海唐輝電子代理的日本KDS大真空公司推出的DSX321G和DSX320GDSX320GE產品。

1、工業級、消費類產品用DSX321G 8Mhz，如下圖：

該型號產品封裝為3.2mm*2.5mm，體積不到傳統直插型49S封裝的1/5，精度可達到20PPM，工作溫度達到-40—+85°C的工業級，完全能夠滿足客戶的要求。

2、汽車電子、工控類產品用DSX320G/DSX320GE，

該型號產品封裝同意為3.2*2.5mm，精度可做到100ppm和50ppm，除了溫度能滿足客戶要求的-40-+125°C、-40-+150°C外，還符合AEC-Q200標準。

32.768Khz時鐘晶振的選擇

32.768Khz這一家族的型號很多，各種直插和貼片的，各種負載電容的、各種精度的。根據MSP430不同的系列做一下針對性的推薦：

IC name Quartz crystal CL（pF）

MSP430F169 32.768kHz 12.5

MSP430F2131 32.768kHz 12.5

MSP430F2131 32.768kHz 6

MSP430F413 32.768kHz 12.5

MSP430F413 32.768kHz 6

MSP430FG4619 32.768kHz 12.5

MSP430FG4619 32.768kHz 6

MSP430F1232IPW 32.768kHz 12.5

MSP430F1XX 32.768kHz 12.5

MSP430F2XX 32.768kHz 12.5

MSP430F4XX 32.768kHz 12.5

MSP430F4XX 32.768kHz 12.5

MSP430F5XX 32.768kHz 12.5

MSP430FE427 32.768kHz 6

MSP430P325 32.768kHz 6

1、低負載、低ESR值產品：

直插封裝DT-26 32.768Khz 20PPM 6PF

貼片封裝DMX-26S 32.768Khz 20PPM 6PF

貼片封裝NX3215SA 32.768Khz 20PPM 6PF

2、常規負載產品：

直插封裝DT-26 32.768Khz 20PPM 12.5PF

貼片封裝DMX-26S 32.768Khz 20PPM 12.5PF

貼片封裝NX3215SA 32.768Khz 20PPM 12.5PF

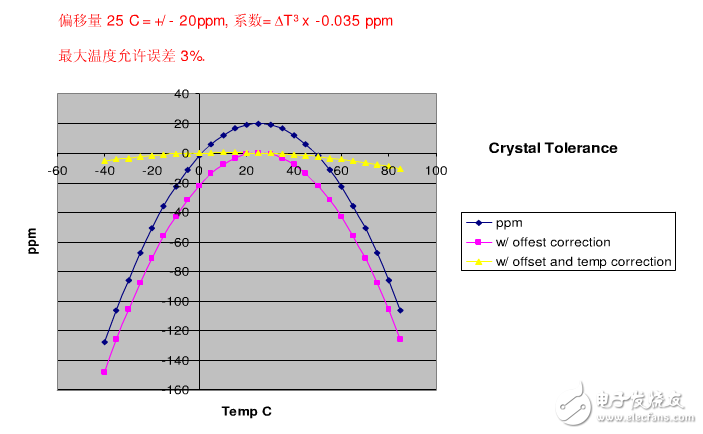

晶體溫度
?
