隨著嵌入式系統朝著越來越復雜的方向快速發展，設計工程師必須面對如何選擇處理器的新挑戰。在許多先進的應用中，靈活、低成本的8位和16位微控制器（MCU）正在逐漸地被32位的系統芯片（SOC）所取代。當然，8位和16位處理器在嵌入式系統中仍然保持其應有的地位。但是，發展32位處理器的理由很多，如考慮系統成本、產品可擴縮性和性能要求等，這僅是幾個例子。下面我們以多媒體市場為背景來討論轉向32位MCU的主要原因。
    要了解為什么32位MCU在多媒體領域中如此流行，首先要考慮到8位MCU不具備保證多媒體系統進行實時操作所需的帶寬和計算能力。16位MCU畢竟能提高速度和性能，另外，它們還比8位 MCU消耗更低的待機電流并且通常能提供更大的片內存儲器。
一個很明顯的問題是，為什么不轉向16位MCU？答案很簡單。采用32位MCU系統的實際成本與當前可提供的許多16位MCU解決方案相當，但性能卻比16 位 MCU提高很多。下面簡要指出造成這種成本相近的幾種原因。

制造工藝
    隨著半導體制造工藝幾何尺寸不斷縮小，32位MCU結構變得越來越便宜。芯片幾何尺寸減小，引起管芯尺寸變小，從而使每個圓片上可提供更多的管芯。這直接降低了每顆芯片的成本。另外，隨著32位MCU的制造工藝減小到0.18μm或0.13μm (而8位MCU一般為0.25μm工藝)，能夠提高運行速度。例如，大多數8位和16位MCU的正常工作速度低于100MHz，而0.13μm工藝的32位MCU能夠比這個速度高出許多倍。
    有兩個主要原因可以解釋為何以較小的工藝尺寸設計8位MCU是不經濟有效的。首先，由于8位MCU帶寬總體來說不夠高，因此工藝尺寸減小所帶來的任何速度提高都是無用的。第二，通常8位MCU的價格目標為2美元左右，這個價格太低，無法支持某些更小工藝尺寸的實現。
    更小工藝尺寸雖然不適合8位MCU的價格目標，但對32位MCU來說卻是個優勢，因?yàn)闇p小其工藝尺寸能給適合SOC的一組外圍電路留出余量。更重要的是，大約為5美元的價格與16位MCU的價格相當，但性能卻產生了飛躍。

編程模式
    另外一個與價格有關的考慮是32位MPU結構的編程模式。由于增加了處理器的數據總線位數，還增加了一個由32位數據寄存器和地址寄存器組成的寄存器文件，所以大大提高了編譯器的支持能力。另外，32位MCU通常均支持16位和32位操作碼，從而增強了指令集結構的靈活性，提高了代碼密度，并且使許多操作在單個內核時鐘周期內就可完成。
以上兩個特點都減少了對手工編制匯編代碼的依賴性，因此程序設計師主要使用諸如C語言的高級語言進行編程。基于C語言的編程模式直接降低了開發和維護成本。32位MPU能夠?qū)⒐粳F(xiàn)有的應用轉變成以前從未想到的MCU環境。

擴展的外圍支持
    如前所述，MCU在多媒體系統中通常起到系統控制器的作用。它們不適合用于大量的數據處理，這是數字信號處理器（DSP）做的工作。實際上，MCU控制DSP的運行，并且管理人機界面、操作系統和與其它系統組成的連接。
    正是這種與外圍電路的連接推動了32位MCU的發展，許多廣泛應用的外圍電路（高速USB2.0、PCI等等）都支持高速率數據傳送，但是用8位或16位MCU很難或無法處理這些數據流。例如，在網絡連通領域中，如果數據寄存器最大長度為8位或16位，則無法支持全套的網絡協議。
    8位和16位MCU的根本問題在于，以其有限的處理能力和很小的存儲器尋址范圍無法支持高速運行。有些8位MCU只有幾個數據寄存器，沒有單獨的累加器。提供完整的寄存器文件非常重要，因?yàn)樗恍枰诖鎯?chǔ)器和累加器之間頻繁地傳送數據。另外，利用多個32位數據地址產生寄存器，能夠使性能得到極大地提高。32位MCU的這些特點帶來更密集的編譯碼、更寬的連續帶寬、以及如前所述的更靈活的編程模式。
    作為一種與32位MCU競爭的一種自然“策略”，16位MCU供應商一直試圖擴展16位MCU的內部數據位數，以達到不增加解決方案的最終成本而提高運行速度的目的。這種方法可以起一些作用，但無法彌補性能的根本差距。

32位MCU系統的發展趨勢
    與32位MCU平行發展的一個趨勢是將多種DSP功能集成在單芯片上。盡管當前的大多數多媒體設計中使用一個MCU來控制一個DSP，但出于成本、尺寸和功耗的考慮，開發商一直試圖將這種功能性集成到單芯片上。另外提高32位MCU的時鐘速度，這有助于推動這一趨勢：時鐘速度越高意味著為完成信號處理提供更多的余量。
    然而，MCU本身不適合有效的信號處理。因此，制造商一直試圖采用一些技術來彌補這一不足。
    一種方法是采用多芯片模塊（MCM），即將DSP和MCU組合在單個封裝內。這種方法的不足是，設計工程師必須按"50/50"的時間比例分配控制功能和處理功能；例如，一旦DSP超出時間，MCU將不能完成計算任務。另外，由于DSP內核和MCU內核相互獨立，需要兩套開發工具。
    另外一種方法是使MCU具備DSP功能。這種方法只適合直接的信號處理應用。MCU的時鐘速度和計算結構本質上不適合大量的數據計算。有些MCU試圖通過增加一個DSP的乘法累加器（MAC）來補償這種不足。但這種方法仍缺乏更先進應用所需要基本的“自下而上 ”結構設計 。
    最后一種方法是將MCU和DSP功能集成到單個處理器中，這些處理器采用了統一的結構，它不僅適于數字計算，而且也適于控制任務。這就是ADI公司Blackfin處理器系列的設計思想，即同時具備16位DSP和32位MCU的功能。通過平衡執行控制任務和復雜運算能力的需求，這種方法根據系統實時處理的需要可以實施100%的控制或100%的計算。

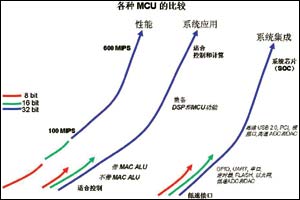

    今后，32位MCU將繼續以低價格提供更高的處理速度和更多的功能。SOC技術將繼續把MCU功能和統一的連通性及強大的計算能力同時集成在一起，從而實現真正的單片解決方案。很明顯，這些32位SOC已經對多媒體領域提出它們的要求，并且其變革這些市場的能力日趨明朗。各種MCU的比較如圖1所示，圖1示出了支持多媒體應用的一般發展趨勢，SOC具有集成的32位MCU高性能，適合多媒體應用。低性能的8位和16位MCU適合控制應用。

圖1
