1　引　言
　　霓虹燈控制器屬于定制產品，很難工廠化批量生產。由于市場競爭日趨激烈，該產品的高利潤時代已經結束，市場迫切需要低成本高性能的霓虹燈控制器制造技術。***義隆電子公司生產的EM78P447SB單片機是一次寫錄的芯片，內部有4K的ROM，振蕩脈沖外圍線路僅是一個電阻和一個電容，有三個口24位輸出控制，性價比相當高，非常適合制作霓虹燈程序控制器。但用單片機制作的霓虹燈程序控制器一般都需要光電耦合器實現高低壓隔離，防止程序跑飛死機。市場上光電耦合器價格一般都比較高。為了降低成本，在保證高低壓隔離能力沒有降低的前提下，本設計采用自制的光電耦合器。同時，為進一步降低成本，該霓虹燈控制器的花樣變化速度調節及全亮維修功能均采用不增加硬件成本的方法，這樣，進一步提高了性價比。
2　電路及工作原理
??? 為降低成本，該控制器硬件線路相當簡單。電原理圖如圖1所示。
　　圖1中，B是9V1A電源變壓器，D1、D2是IN4007整流二極管，IC1用的是LM7805，構成典型的＋5V1A直流穩壓電源。A是限流保險絲，VR是470V壓敏電阻，保護SCR（Silicon Controlled Rectifier，可控硅）。
　　IC2（EM78P447SB）及R1、C3構成典型的EM78P447SB單片機RC振蕩最小應用系統，可以看出，該線路非常簡單。R1最好用一個電阻與一個電位器串聯使用，P5、P6、P7這三個口全部設定為輸出口。
　　由于該芯片灌電流相當大，可以直接驅動發光二極管，這樣，驅動線路非常簡單實用，三個輸出口直接與自制光電耦合器（發光二極管LED＋光敏電阻LDR）相連，LDR的阻值隨LED的亮與不亮大幅變化，使得雙向可控硅SCR導通與關閉，達到控制霓虹燈變壓器、控制花樣變化的目的。
3　編　程

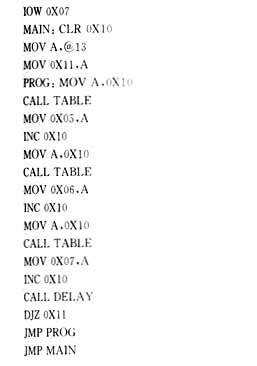

　　EM78P447SB單片機的指令比較簡潔，僅有58條，采用RISC（Reduced Instruction Set Computer，精簡指令集計算機）指令結構，執行速度快。霓虹燈編程無非是對各個口輸數，當然，輸數方法有許多種，最簡單的就是取表送數。下面是24路霓虹燈控制器取表送數一個花樣的例子，其它花樣可以參照此程序編寫。注意，所有的程序必須存檔，以便將來維修時使用。

4　結束語
4．1　霓虹燈的速度調節與維修功能
　　霓虹燈控制器花樣變化速度可以用軟件很方便地修改調節，但現場操作很困難。一般的霓虹燈控制器均采用電位器調節的方法。
　　在該控制器中，用電位器取代EM78P447SB振蕩電阻，可以很方便地通過控制主頻來調節現場花樣變化速度。同時，當電位器阻值相當小時，霓虹燈變化速度非?？?，使其看上去常亮，這樣還可省掉維修常亮按鍵，進一步降低了成本。
4．2　光電耦合器的制作
　　市場上銷售的光電耦合器價格較高。經過試驗發現，霓虹燈控制器中的光電耦合器完全可以自制。自制的光電耦合器由高亮度的發光二極管和光敏電阻組成（光敏電阻選用MG－45型），外套深色熱縮套管自加工而成。
4．3　控制器的使用環境
　　一般情況下，控制器使用環境相當惡劣，要認真考慮防潮、散熱等因素。同時，可控硅的參數選擇相當重要，電流指標要有3倍以上的余量，計算電流時要考慮功率因素，還要考慮加散熱片。
4．4　現場維修
　　現場維修時，只要不是控制器中EM78P447SB單片機集成塊損壞（一般也不易損壞，可控硅及其限流器件損壞的可能性最大），可以把控制器上的EM78P447SB單片機集成塊從集成塊座上拔下來，插在新帶來的控制器相應插座上，換下?lián)p壞的控制器即可，非常方便。
