應對FPGA/SDI子系統中的高速板布局挑戰

美國國家半導體公司? Tsun-kitChin

簡介

電視和影院已經進入數字時代。視頻圖像曾以標準傳輸率(270Mb/s)傳輸，后來升級到高傳輸率(1.485Gb/s)，現在已上升到3Gb/s。更高傳輸率實現了更高分辨率的娛樂圖像傳輸，但同時也使硬件工程師和物理布局設計師面臨著更大的挑戰。很多視頻系統都采用多功能FPGA和多傳輸率SDI集成電路，以支持高性能專業視頻在長距離的傳輸。FPGA需要高密度、細跡線寬度的傳輸，而高速模擬SDI傳輸需要阻抗匹配和信號保真。本論文概述了硬件工程師面臨的挑戰，并為處理這些挑戰提供了建議。

FPGA/SDI子系統

在典型的FPGA/SDI板中，數字視頻信號在BNC（卡拴式同軸接頭）與高性能SDI75?跡線模擬集成電路之間傳輸。FPGA和SDI集成電路之間的互連包含通過FPGA細間距球柵發送的多對100?差分信號。其中一個布局難點是75?單端跡線和100?差分跡線的共存。通常，這兩種跡線在元件所在頂層上傳輸。適合75?的跡線寬度對于100?跡線可能過寬。圖1是FPGA/SDI的示意框圖，顯示75?和100?的兩個區。

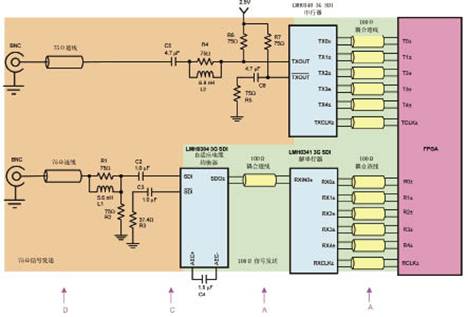

圖1 典型FPGA/SDI框圖

SDI布局難點

電影與電視工程師學會(SMPTE)發布了同軸電纜上數字視頻的傳輸標準。規定信號幅值為800mV±10%。必須通過芯片外的75?±1%精確終端電阻器滿足此幅值要求。SMPTE標準還包含輸入和輸出的回波損耗要求，基本規定了輸入或輸出端口如何近似于75?網絡。圖2顯示SMPTE對回波損耗的要求。

芯片外阻抗平衡網絡由電感器和并聯電阻器構成，通常用于抵消SDI集成電路的輸入或輸出電容。大交流耦合電容器(4.7μF)通常用于傳輸SDI串行位流，以避免低頻直流漂移。如圖3所示，75?跡線的SDI集成電路及其BNC連接器之間附有多個芯片外無源元件。每個元件都具有串聯寄生電感，每個元件焊盤又具有并聯寄生電容，從而影響與75?匹配的總阻抗。SDI布局的難點在于最大限度減少外部無源元件在75?SDI端口造成的阻抗失配。

選擇FPGA/SDI子系統的板堆疊

應該使用什么跡線寬度 在小于3Gb/s的SDI速度中，銅損耗很小，并不構成選擇跡線寬度的重要考慮因素。選擇略小于元件接合焊盤的跡線寬度更為重要，以最大限度減少阻抗失配。0402尺寸的無源元件需要20密爾x25密爾的接合焊盤，以使15密爾到20密爾的跡線寬度最適合于75?SDI跡線。

為了便于傳輸和偏斜匹配，F(xiàn)PGA的100?差分信號使用細跡線寬度傳輸。寬松的耦合跡線通常用于避免較大的阻抗變化，而分支出的緊密耦合跡線則連接到終端電阻器或交流耦合電容器。

圖4顯示了適用于FPGA和SDI信號傳輸?shù)陌宥询B。在此堆疊中，SDI信號跡線采用在第4層以GND2為基準的75?單端微帶線。GND2是在第4信號層形成的金屬島。第2和第3層的金屬（GND1和VCC面）在75?跡線區被移除，以使其不會降低跡線的特征阻抗。FPGA的100?差分跡線是在第2層以GND1為基準的寬松耦合微帶線。兩個接地基準（GND1和GND2）通過接地縫補鍍通孔相連。此板堆疊排列允許通過調節絕緣長度h2自由選擇75?跡線的寬度，以及通過調節h1自由選擇100?跡線的寬度。

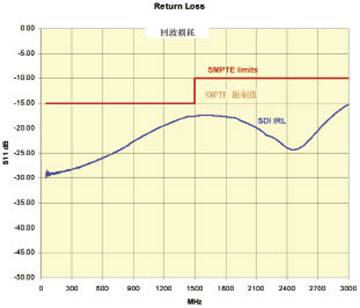

圖2? SDI端口和SMPTE限制值的輸入回波損耗圖

圖3 典型SDI電路（僅顯示高速信號路徑）

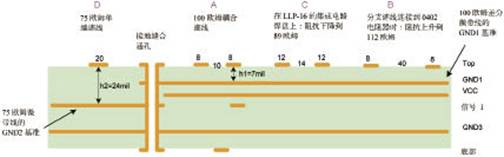

圖4 具有75?和100?跡線單獨接地參考的板堆疊

BNC連接器的布局

很多SDI板的常見問題是使用非優化BNC連接器布局，因此產生嚴重的阻抗失配、無法滿足回波損耗要求，并削弱了設備的信號保真度。圖5顯示板的橫截面，其中12密爾寬的微帶線連接到50密爾寬的邊沿安裝BNC焊盤上。接地面被置于頂部跡線下的絕緣距離點上，以實現目標跡線阻抗。連接器的接合焊盤是寬微帶線，因此焊盤的特征阻抗略低于跡線阻抗。焊盤具有較大的阻抗降，從而影響回波損耗和限制跡線的傳輸帶寬。

圖5還顯示了通孔BNC布局的橫截面。內接地和供電面與鍍通孔絕緣，以避免短路。圓柱孔帶有一定的電感。每個接地或供電面的鍍通孔都具有寄生電容。小間隔的大鍍通孔將抑制容易造成大組抗降的多余電容。圖6顯示具有60密爾孔和20密爾間隔的設計不佳通孔BNC的阻抗形態，圖中顯示了鍍通孔的阻抗從75?跡線下降到40?。


圖5 BNC布局的橫截面圖

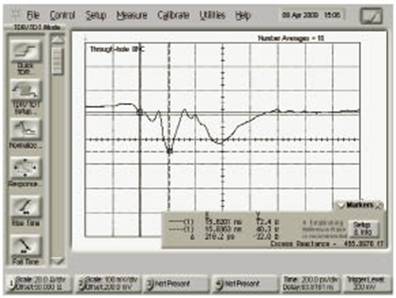

圖6 設計不佳的通孔BNC的阻抗形態

設計良好的BNC布局

設計良好的BNC布局的目標是避免BNC布局與連接到布局的跡線間產生過多的阻抗失配，可以遵循信號路徑查找板結構變化可能導致的阻抗失配。時域反射計是能夠確定阻抗失配發生位置的儀器。可以使用電磁仿真器檢查板布局設計中的阻抗變化。如果阻抗過低，應設計能夠抵消過多電容的板結構；如果阻抗過高，應增加額外寄生電容使阻抗值接近目標值。通過正確的電感和電容值，可以建立具有所需特征阻抗的通孔BNC布局。圖7顯示良好的通孔BNC布局示例，圖8顯示非常接近75?目標值布局的阻抗。

圖7 良好通孔BNC布局的頂視圖

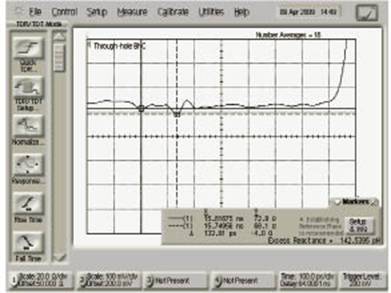

圖8 良好通孔BNC布局的阻抗形態

FPGA/SDI板的布局指導原則

FPGA/SDI板的數據傳輸率低于3Gb/s，信號轉換時間約為100微微秒。SDI板布局的難點不在于速度，而在于計劃一種布局策略以最大限度減少與75?SDI端口很多外部元件的阻抗失配，設計大BNC控制器的受控阻抗布局和實施支持75?和100?跡線的板堆疊?？梢酝ㄟ^遵循以下這些簡單的布局指導原則解決這些難點：

?將跡線阻抗設為75?±10%、100?±10%

?使用最小的表面貼裝元件和最小的無源元件接合焊盤

?選擇能最大限度減少信號路徑上阻抗失配的跡線寬度

?選擇支持單獨接地基準75?單端跡線和100?寬松耦合差分跡線的板堆疊

?使用表面貼裝陶瓷電容器和射頻信號電感器

?使對回波損耗有影響的元件（終端電阻器、阻抗平衡網絡）盡可能接近集成電路針腳

?使用75?受控阻抗，設計良好的BNC布局

?保持互補信號發送的對稱性

?均勻地傳送100?差分跡線（使跡線上的跡線寬度和跡線間隔保持均勻）

?避免陡彎，使用45度彎曲

?遵循信號路徑識別幾何變化，并預估相應的阻抗變化

?使用整平面。如果需要采用凹凸地面抵消過多的寄生電容，應謹慎使用；借助三維仿真工具決定布局

?使用最短的VCC和接地路徑，將針腳連接到通孔面

布局示例

圖9是美國國家半導體LMH03843Gbps/HD/SDSDI自適應電纜均衡器、LMH0341SDI解串行器、LMH0340SDI串行器和FPGA（未顯示）的簡要布局圖。本例使用圖4中顯示的堆疊。第2層（綠色顯示）是8密爾寬100?差分跡線的接地基準，它連接到LMH0384的輸出針腳SDO+和SDO-以及LMH0340和LMH0341的LVDS信號傳送線。第4層上的金屬島（藍色顯示）用作75?跡線的接地面。這兩個接地基準使用設備DAP連接通過地面縫合到一起。



圖9 LMH0384、LMH0340和LMH0341的布局示例

交流耦合電容器C2緊鄰SDI+的輸入針腳。阻抗匹配網絡L1和R1通過C2盡可能地靠近輸入針腳SDI+。75?終端電阻器R2置于C2后方，以最大限度減小接線柱的影響。

這種設計使用0402尺寸元件，盡可能減少75?跡線的阻抗變化，75?跡線通過20密爾微帶線連接到第4層基準。BNC使用的布局應具有良好的信號發送，以實現低回波損耗。

圖9注釋如下：

注1-使用100?差分阻抗連接到第2層基準的耦合跡線。

注2-第2和第4層的接地縫合。

注3-C4鄰近集成電路針腳。

注4-C2盡量靠近集成電路輸入針腳；R275?接收端子置于C2后方。

注5-L1、R1阻抗匹配網絡通過C2鄰近SDI+針腳。

注6-使用75?受控阻抗跡線連接到第4層基準。使用0402元件。使用15-25密爾的跡線寬度，以最大限度減少較大元件焊盤導致的阻抗降。

注7-BNC使用75?受控阻抗布局。

總結

SDI板布局的難點在于設計一種方案，可以最大限度減少75?端口上很多外部元件引起的阻抗失配。使用75?微帶線以及與無源元件的接合焊盤尺寸相當?shù)嫩E線寬度可以實現使阻抗失配降到最低的目標。使用第二接地基準就可以為連接到高針腳數FPGA的100?差分跡線靈活選擇較細跡線寬度。務必使用75?受控阻抗設計良好的BNC布局。建議在信號路徑上查找因布局結構變化引起的阻抗變化，并設計一種方式可以抵消過多電感或電容以保持目標特征阻抗值。通過遵循幾個簡單的布局指導原則，可以設計符合SDI高信號保真要求的板，并實現高密度連接至FPGA。
