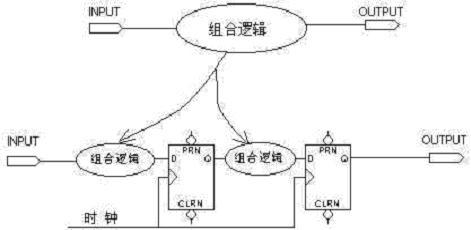

可以通過流水線的方式分拆組合邏輯，這也是一種提高芯片速度的一種方式。 在組合邏輯中間插入寄存器，設計成流水。 很典型的例子就是調度器，如果做64調度器，可能中間的延時太長，不能滿足系統速度要求，這時候就可以做成一級16調度，一級4調度，來完成64調度的功能。

用加法器做例子，設輸入ABCD輸出OUT 上半部分就是： out = A+B+C+D;
下半部分就是：
always @(posedge clk)
begin
sumreg1 <= sum1;
sumreg2 <= sum2;
sumreg3 < = sum3; end
assign sum1 = A+B;
assign sum2 = C+D;
assign sum3 = sumrge1+sumreg2;
assign OUT = sumreg3;
通常建議使用下半部分的算法，如果可以使用流水線。

通常是這樣的，沒有例子看起來是不好理解，但是一有具體的例子就非常清楚了。我也來學著給個計數器的例子計數255,如果用一個寄存器來計那么需要開的深度為8的,如果拆分為兩個那么只需容量為4的兩個寄存器,所需的邏輯較小,不知道對不對。
reg[3:0]ad1;
reg[3:0]ad2;
always @(posedge clk)
if(!rest)
begin
out<=0;
ad1<=0;
ad2<=0;
end
else
if(ad1==15)
begin
ad2<=ad2+1;
ad1<=0;
end
else
if (ad2==15)
begin out<=1;
end
else
ad1<=ad1+1;
ad1加滿后去觸發ad2加。

always @(posedge clk)
if (reset)
counter0 = 0;
else
counter0 = counter0 + 1;
always @(posedge clk)
begin
counterreg0 <= counter0;
if (counterreg0 == 4'b1111)
outreg0 <= 1;
else
outreg0 <= 0;
end
assign counter1 = counterreg1 + outreg0;
always @(posedge clk)
begin
counterreg1 <= counter1;
if (counterreg1 == 4'b1111)
out <= 1;
else
out <= 0;
end

lflhust 寫的程序沒有達到邏輯拆分的目的， 原因很簡單， 那個程序綜合后生成的電路的流水線深度還是1。 ***0579那個程序的流水線深度才是2，達到了拆分的目的。 作邏輯的出發點不是寫HDL代碼，而是在寫代碼前腦子里面要有 你需要實現的邏輯的電路結構。

作邏輯的出發點不是寫HDL代碼，而是在寫代碼前腦子里面要有。你需要實現的邏輯的電路結構。
