引言
??? 嵌入式人臉識別系統與傳統鑒別身份的系統相比具有很強的優勢，無需特殊的采集設備，成本低廉，使用簡單；同時，人臉識別不干擾使用者，不侵犯使用者的隱私，屬于非侵犯的主動識別，易于為用戶所接受。
??? 本文以嵌入式ARM9系統開發為主線，以HMM模型為理論基礎，展示了完成圖像采集、人臉檢測與識別等功能相對應的硬件平臺和軟件模塊的設計及實現過程；并對圖像預處理的浮點算法做了優化，極大提高了嵌入式系統的速度。
??? 本系統軟件部分可直接應用于帶有Linux操作系統的智能手機中，利用手機以及內置的攝像頭，即可進行個人面部特征數據分析，然后對比最初存儲的人臉信息庫，完成身份識別功能。

1 系統架構及其設計方案

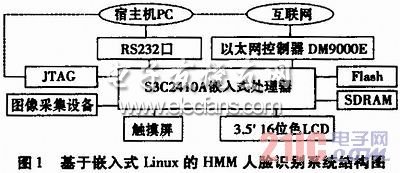

??? 本系統采用了Samsung推出的以ARM 920T RISC為內核的處理器——S3C2410A。其優秀的處理性能理所當然地成為便攜式設備開發的首選。同時為適應智能手機對視頻圖像采集的需求，系統采用了基于USB總線的視頻采集模塊，與串行傳輸相比極大地提高了數據的采集速率。本系統涉及到數字圖像的采集、處理、存儲、傳輸和HMM算法等多種技術。其系統架構如圖1所示。

?

2 圖像采集硬件設計
??? 鑒于傳統CCD圖像傳感器昂貴的成本、相對復雜的附加電路和較高的功耗，本系統采用OmniVision公司的OV7640 CMOS芯片作為圖像傳感器。OV7640是一款低電壓(2．5 V)、高靈敏度的CMOS圖像傳感器。
??? 實時采集存儲系統需要高速的數據傳輸，對系統硬件之問的配合提出較高的要求。本系統設計中，在采集部分和傳輸部分之間配有相應的緩存區。實際中，采用OV7640及配套的芯片OV511擴展DRAM起緩存作用，實現將數字視頻圖像通過高速USB送入ARM處理器。OV511是一個專用的數字?jǐn)z像IC的USB接口芯片。

3 圖像采集程序
??? 本系統采用Linux做為操作系統平臺，操作系統的移植在此不做過多介紹。
??? Video4 Linux(簡稱V4L)是Linux中關于視頻設備的內核驅動，它為針對視頻設備的應用程序編程提供一系列接口函數，這些視頻設備包括現今市場上流行的TV卡、視頻捕捉卡和USB攝像頭等。Linux內核提供Video4Linux應用程序接口，在程序開發時，首先是基于Video4Linux API函數來設計程序。

?

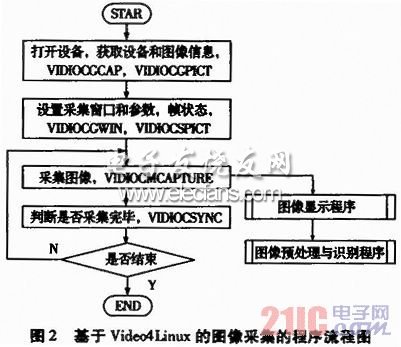

?基于Video4Linux圖像采集的程序流程如圖2所示。

?

4 圖像預處理與人臉識別算法及實現
??? 人臉識別過程首先判斷輸入的人臉圖像或者視頻中是否存在人臉，如果存在，則進一步給出每個人臉的位置、大小和各個主要面部器官的位置信息，并依據這些信息，進一步提取每個人臉中所蘊含的身份特征，將其與已有人臉庫中的人臉進行對比，從而識別人的身份。
??? 人臉識別的過程可以分為圖像預處理、人臉檢測和人臉識別三部分。
??? 人臉檢測是指從待識別矩陣中定位人臉區域中各特征區域，并將各個區域分割開。人臉識別是根據已有的人臉數據庫，輸出待測人臉對應在人臉庫中的對象標號。二者互為前提和目的。由于HMM既可完成人臉檢測，又可完成人臉識別，因此我們將人臉檢測與識別同時處理。
4．1 隱馬爾可夫模型(HMM)基本概念
??? HMM是一組用于特征化信號的統計特性的模型，它包含兩個相關的過程：一個是隱含的、不可見的有限狀態馬爾可夫鏈，它具有初始狀態概率分布函數和狀態轉移概率矩陣，另外是一組與狀態有關的概率密度函數。

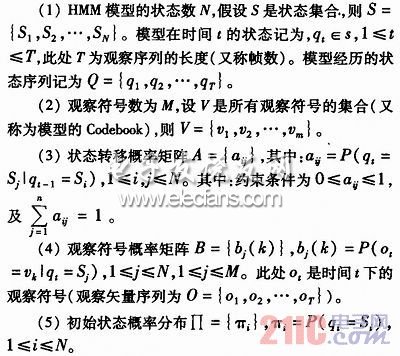

??? 一個HMM的構成元素如下：

??? 一個HMM可以簡記為λ={A，B，∏}，由于其輸入為有限字符集V={v1，v2，… vm}，因此稱其為離散隱馬爾可夫模型

?
