本文介紹了一種採用PLD和數據通路(datapath)來解放微控制器系統中CPU任務的方案。在大多數微控制器結構中,智慧的CPU身邊總會環繞著一系列不可程式的週邊設備。週邊設備的功能有限,通常它們只負責數據形式的轉換。例如,I2C週邊設備只是實現串列和平行數據格式之間的轉換,而ADC則實現類比到數位訊號的轉換。CPU因此不得不完成所有的數據處理工作,實際上它還能做些更有用的事情。此外,管理週邊設備將會導致CPU韌體異常復雜,并可能需要一個快速高效的CPU在即時的時序限制下執行這些韌體。這又會導致更多的潛在程式漏洞,因而需要使用更復雜和昂貴的除錯設備等。
但是如果週邊設備具備足夠的復雜度、靈活度與智慧,是否能有效地減輕CPU的許多任務呢?復雜的設計可以透過結構重建,變?yōu)橐唤M分佈在CPU和週邊設備中間的簡單設計。CPU將可以執行更少的任務,或進行更少的中斷處理,因而使程式漏洞更容易被發現和修正。整體設計將使系統具有更好的穩定性,并且便于再使用部份設計。CPU處理任務減少就可以執行在較低的速度,因而降低功耗,或者這些額外可用頻寬可用來實現市場部規劃的下一代產品。然而,週邊設備設計仍需具成本效益,否則整個微控制器可能變得太貴。本文將展示如何把智慧、靈活、低成本、可定製的數位週邊設備設計到微控制器并配置,以幫助實現穩定的分佈式系統設計。
智慧邏輯選擇─PLD還是數據通路?
通常有兩種方法建構一個智慧的可配置週邊設備。首先是使用PLD。如圖1所示,PLD有一個驅動若干巨集單元的積和(sum of products)邏輯閘陣列?!甌’和‘C’符號表示每一個乘積項都能產生一個真值或補數(反向)輸出,這樣無論是正、負邏輯都可以支援。

圖1:一個PLD實例(包括12個輸出項、8個乘積項、4個巨集單元)。
圖1顯示了一個簡單的PLD例子。PLD可以有成百上千的巨集單元,每個巨集單元最高由16個乘積項驅動。乘積項裡的與閘和或閘可以互聯形成高度靈活的定製邏輯功能。巨集單元是典型的時脈架構,它們的輸出可以反饋到乘積項陣列,因此允許製作狀態機。
大規模PLD可以用來形成復雜的邏輯功能,甚至是完全的CPU,因此PLD當然可以用來實現智慧數位週邊設備。然而,很多閘可能只是實現諸如計數器或加法器等簡單的邏輯功能,但對于更復雜功能的實現,基于PLD的方案就會變得很貴。從某種程度上說,使用真正的CPU會更合理。
CPU的一個非常簡單的形式是基于算術邏輯單元(ALU)的數據通路,也稱為奈米處理器(nano-processor)。數據通路只是實現幾個常用函數,但會比使用PLD實現的效率更高。圖2:顯示了一個基于ALU的簡單的數據通路。典型的ALU可以進行各種作業,通常是8位元作業:向上計數(遞增)、向下計數(遞減)、加、減、邏輯與、邏輯或、邏輯異或,左位移、右位移。這裡有兩個8位元累加器,它們能夠?yàn)锳LU輸出充當輸入數據暫存器或記憶體。一個輸入時脈訊號沿產生一次作業。函數選擇暫存器用來控制:

圖2:基于ALU的數據通路。
* 產生什么作業。
* 該作業的源暫存器。
* 輸出的目的暫存器。
根據數據通路的具體設計,其可能會做一系列復雜作業,如表1顯示。

表1:數據通路函數的實現舉例。
這個函數選擇模組實際上可以是一個小容量的SRAM,預加載所需的函數選擇位元,SRAM的地址線可以用來選擇執行哪個作業。最后,多數據通路可以用進位和移位訊號鏈在一起,以便可以進行多位元組作業數。
由于數據通路只有少數特定功能函數,很容易最佳化設計,因此其製作成本較低。然而,對于實現復雜的邏輯,數據通路遠遠沒有PLD那么靈活。那么,對于製作智慧、靈活、低成本的數位週邊設備來說,哪一種方法是更好的呢?是PLD還是數據通路?答案是,將兩者相結合。下面是一個實例,來看看是如何實現的。
通用數位模組
同時使用PLD和數據通路的系統實例是Cypress半導體的PSoC3和PSoC5晶片。每個系統包含最高24個通用數位邏輯子系統,稱為通用數位模組(UDB),其結構如圖3所示。一個UDB包含兩個圖1所示的PLD,一個數據通路以及狀態機和控制暫存器。有兩個鏈路路徑,一個用于PLD,一個用于數據通路。由一個路由通道來連接各UDB子區塊之間以及UDB之間的訊號。PLD配置、數據通路和路由透過寫入U(xiǎn)DB配置暫存器來實現(圖中未顯示)。

圖3:通用數位模組(UDB)結構圖。
UDB的PLD設計在圖1中進行了描述。如圖4,UDB數據通路類似于圖2所示的基本的數據通路,但是它更精密復雜,因?yàn)閾碛懈鄷捍嫫骱透嗟墓δ堋?/p>

圖4:UDB數據通路結構圖。
* 8位元ALU可以實現所有的七個基本函數─遞增、遞減、加、減、與、或以及異或,并且它有單獨的位移和位元遮罩模組來進行ALU結果后處理(8位元ALU傳輸功能只需透過ALU傳送一個值完整移和位元遮罩模組)。位移模組可以做左位移、右位移、半位元組交換和傳輸。遮罩模組可以和單獨的遮罩暫存器裡的內容逐位元相與(圖中未顯示)。
* 作業可以使用兩個累加器(A0,A1)和兩個數據暫存器(D0,D1)來完成。兩個FIFO暫存器(F0、F1)可用來在數據通路和CPU之間傳輸數據。FIFO深度可達4位元組。這一結構可以使多任務處理變得簡單;在不同的時間,獨立作業可以在暫存器子集完成。例如,A0、D0、F0可以用于一個任務,而A1、D1、F1則適用于不同的任務。
* 廣泛的狀態條件(例如:比較、零檢測、所有個體檢測、溢出檢測)可以應用到累加器,數據暫存器,以及路由到元件其它地方。
靈活的路由
雖然UDB在PLD和數據通路兩個子系統都有很多特色,但廣泛的數位路由讓它們?nèi)缁⑻硪?。訊號可以在PLD和數據通路之間路由,遍及整個UDB和元件的其它地方,形成了復雜的數位系統互連(DSI)結構。
實例
本例中,用一個UDB數據通路來製作一個帶重載功能的8位元數位計數器。為了實現這點,連接一個狀態條件回到控制存貯SRAM地址線,如圖5所示。

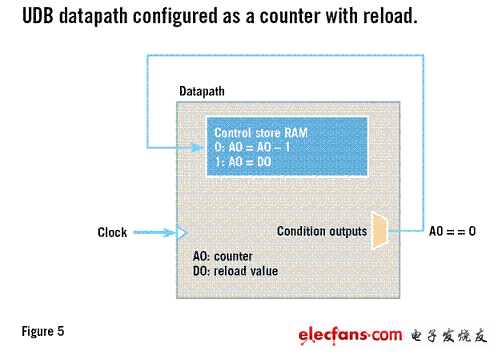

圖5:用UDB數據通路製作帶重載功能的計數器。
在這個設計中,A0是計數暫存器,D0是重載暫存器。需要兩個函數,一個用來遞減計數,一個從週期暫存器重載計數器;這些函數在控制儲存RAM裡預載了。
邏輯如下:當A0不為0時,狀態輸出將會變低,在地址0會執行遞減作業。當A0為0時,狀態輸出將為高,在地址1會執行重載作業。
所有作業都產生在時脈輸入的上升沿,可以記錄時脈沿?cái)?shù)量。時脈輸入可以來自各種時脈源。狀態輸出可以透過DSI路由,包括到DMA和中斷請求輸入。使用數據通路鏈和遮罩模組,該計數器的大小可以是任何位數,不受限于8的倍數。
圖5所示為減法計數器。它可以很容易的轉換成加法計數器,可以透過使用不同的狀態輸出(A0= =D0)和控制儲存SRAM裡的不同函數:A0=A0+1和A0=A0A0。異或任何值的結果永遠為0。
透過使用PLD這個簡單的設計可以創造更復雜的應用。以一個紅綠燈控制器為例,紅綠燈控制器週期由綠、黃、紅叁種狀態構成,因此需要一個狀態機。每個狀態變化到下一個狀態之前會持續一定時間,所以必須有一個計數器。為了簡單起見,假設‘綠燈’時間和‘紅燈’是相同,但‘黃燈’時間不同。
只需要使用3個數據通路暫存器(假設為8位元計數值)就可以實現這個時序結構。A0為計數暫存器,D0為‘綠’和‘紅’狀態保持計數器重載值,D1為‘黃’狀態保持計數器重載值。模組結構圖如圖6顯示。

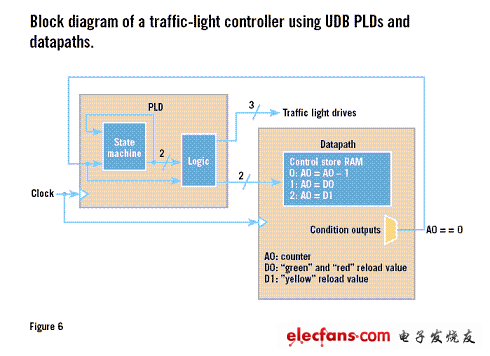

圖6:採用UDB PLD和數據通路建構的紅綠燈控制器結構圖。
要保存在控制儲存RAM裡的作業是:
A0 = A0 - 1 // 計數
A0 = D0 // 重載‘綠’或‘紅’
// 計數值
A0 = D1 //重載‘黃’值
狀態機在PLD裡實現。數據通路條件輸出反饋到PLD,以顯示需要改變狀態了。PLD也有這樣的邏輯,根據目前的狀態和從數據通路反饋的訊號,控制執行哪個數據通路作業和哪個燈要點亮。
超越基礎
紅綠燈控制器是一種簡單的應用類型,通常使用CPU編程。然而,我們已經看到,除了初始化程式碼,這個功能可以完全和CPU沒關係而可以由智慧的可配置週邊設備完成。這個功能可以很容易地?cái)U(kuò)展以支援附加需求,例如轉換訊號、行人行走訊號、車輛檢測感測器、流量/緊急事件轉發器。
CPU需要做什么
透過使用PLD和數據通路的有效組合,可以製作智慧的、靈活的、低成本的週邊設備,以減輕CPU的負擔。然而,如果這么多的功能都由週邊設備處理了,那還留著CPU做什么呢?在許多情況下,CPU不需要做很多事,在某些情況下系統初始化后,CPU就可以關掉了。不過,更實用的方案是使用CPU做CPU能做得最好的事情,例如:
* 復雜的運算
* 字符串和文本處理
* 資料庫管理
* 通訊管理
* 系統管理
例如,在我們的紅綠燈應用中,CPU可以用于以下幾個方面:
* 檢測車輛闖紅燈
* 使用相機拍攝牌照
* 從照片上擷取車牌文字資訊
從國家資料庫中查閱車主資訊,以及* 向車主發送罰單
透過由智慧週邊設備完成很多任務,CPU可以輕鬆地去做更有價值的任務。
