基于TM1300的嵌入式網絡視頻編碼器的設計

　　1 　系統介紹

　　隨著網絡多媒體應用的推廣，獨立機型的嵌入式多媒體通信終端系統由于其成本低、性能好等優點已成為當前研究的熱點。具有網絡通信功能的嵌入式視頻編碼器的研究便成為設計多媒體通信終端系統中的核心內容。嵌入式網絡視頻編碼器的工作原理是將模擬視頻信號數字化后按照國際標準壓縮編碼和網絡協議處理后發送到網絡，客戶端可以從網絡接收視頻數據，解碼后實時回放。嵌入式視頻編碼器是一個高性能處理器和操作系統捆綁較為緊密、功能專一、設計專門的獨立設備，不像插卡系統那樣受通用計算機系統中其他軟件硬件的影響，性能上更穩定可靠且易于實現系統的模塊化設計，便于安裝、管理和維護。

　　TM1300是一款高性能的多媒體處理器，可采用pSOS 嵌入式實時操作系統，并提供了功能較為完善的在線調試工具。設計人員可以通過在線調試工具在pSOS 平臺上開發TriMedia 的各種資源和調試各種應用程序，從而最終實現整個系統。本文提出了一種適用于IP 網絡的基于TM1300 的嵌入式視頻編碼器，并詳細討論了整個系統的軟硬件設計。我們將該編碼器應用于監控系統中，實現了實時的視頻傳輸并取得了良好的圖像質量。網絡視頻編碼器實現的主要功能有：視頻信號的A/D轉換，H.263 視頻壓縮編碼、H.323網絡協議處理、攝像頭控制和透明數據傳輸?shù)取?/p>

　　2 　硬件設計

　　2. 1 TM1300介紹

　　視頻編碼器的核心TM1300是Philips公司推出的針對多媒體應用的一款高性能DSP ，它能夠進行高質量的視頻和音頻處理。 TriMedia提供的強大的編譯器和軟件開發環境使開發人員無需使用匯編語言，而是利用C或C++語言來編寫應用程序。

　　TM1300的核心是32 位的處理器，能夠進行32 位的線性尋址，尋址能力可達到4GB. TM1300核心處理器采用VLIW 結構，可以在每一時鐘周期內同時執行5條指令。 TM1300 支持16KB 的高速數據緩存和32KB 的高速指令緩存，并且高速數據緩存是雙向的。 TM1300還集成了PCI 總線接口，既可以作為PC環境下的從CPU ，也可以用于嵌入式系統作為主CPU. TM1300 有別于一般的通用DSP，它有專門的視頻接口、音頻接口以及圖像協處理器單元和可變長解碼器單元等專門單元。圖像協處理器主要用于圖像的濾波或縮放，提高處理的速度; 可變長解碼器則可以協助內核完成Huffman 解碼。

　　2. 2 　硬件總體結構

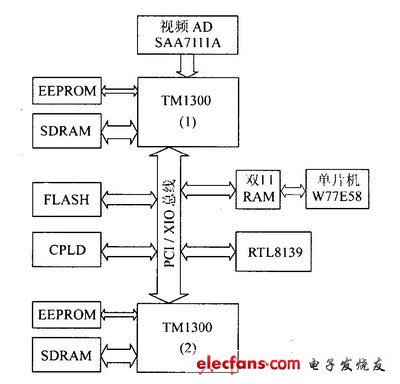

　　網絡視頻編碼器的硬件總體結構如圖1 所示。編碼器將來自攝像頭的模擬視頻信號經AD轉換芯片SAA7111A 轉換成YUV 格式的數字視頻信號，由TM1300 （1）按H.263 協議壓縮成多種速率的圖像數據碼流，然后通過PCI 總線傳遞給負責協議處理的TM1300 （2），視頻壓縮數據在這里封裝之后最后通過PCI 總線傳給以太網接口控制器RTL8139C（L）為核心的以太網接口單元，由其送到IP 網上。外圍擴展模塊以W77E58 單片機為核心，通過兩個串口分別控制攝像頭和收發透明數據。 CPLD 主要完成地址譯碼、PCI 總線仲裁等功能。開發的應用程序經編譯連接，寫入FLASH 中。編碼器上電復位后通過EEPROM 中的自舉程序?qū)LASH 中的程序搬移到SD RAM 中，系統開始運行。根據以上功能可以將網絡視頻編碼器的硬件設計分為以下四個功能單元：（1）視頻編碼單元;（2）協議處理單元; （3）網絡接口單元; （4）外圍擴展單元。

　　圖1 　網絡視頻編碼器硬件總體結構

　　2. 3 　視頻編碼單元

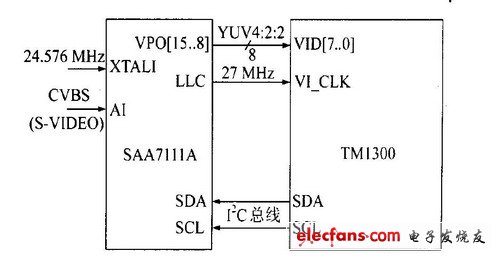

　　視頻編碼單元以TM1300 （1）為核心，外圍器件包括EEPROM ， 16M SDRAM ，視頻AD芯片SAA7111A ，雙口RAM 和16MB FLASH. 其中，SAA7111A 是Philips的增強型視頻輸入處理器（ EVIP），輸入的模擬視頻信號可以是CVBS（PAL ，NTSC 等）和S-Video （ Y/C），A/ D 轉換后輸出符合CCIR-656 的YUV4∶2∶2 數字視頻信號。視頻輸入原理圖如圖2 所示，SAA7111A 的YUV數字視頻輸出端口和TM1300 的視頻輸入端口（VI）相連接， SAA7111A 的工作方式由TM1300通過I2C 總線進行配置。

　　圖2 　視頻輸入原理圖

　　SDRAM 是同步動態RAM ，它提供Burst 訪問方式，用于存取應用程序，原始的數字視頻數據以及處理的中間數據。 TM1300 （1）外接的SDRAM采用2 片（12rank 接口方式），每片容量為4 ×1M ×16bit ，總?cè)萘繛?6MB.

　　在上電復位后， TM1300 （1）通過I2C 總線從EEPROM 中讀取啟動信息，配置時鐘分頻寄存器和SDRAM 寄存器，然后將EEPROM 中的自舉程序搬移到自DRAM-BASE 開始的SDRAM 中并開始執行自舉程序，自舉程序?qū)LASH 中的相應的應用程序搬移到TM1300 （ 1）和TM1300 （ 2）的SDRAM 后，便各自開始正常工作了。

　　2. 4 　協議處理單元

　　協議處理單元以TM1300 （ 2）為核心，擴展EEPROM 和16M SDRAM ，其電路與視頻編碼單元相應的內存接口和啟動電路設計類似.TM1300（2）的工作模式為從模式，在上電復位后，通過I2C 總線從串行EEPROM 中讀取啟動信息，配置時鐘分頻寄存器和SDRAM 寄存器。然后等待由TM1300 （1）完成系統啟動的剩余工作，包括MMIO 空間、DRAM 空間的配置等，等待TM1300（1）將FLASH 中的相應的應用程序搬移到TM1300 （2）的SDRAM 中， TM1300 （2）便可以開始正常工作了。

　　2. 5 　網絡接口單元

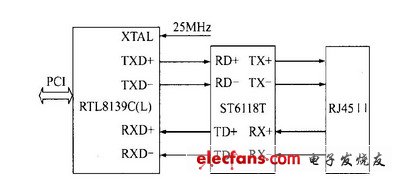

　　網絡接口單元原理圖如圖3 所示，以REALTEK的RTL8139C（L）以太網控制器為核心，經以太網變壓器ST6118T 和RJ 45 插座，通過雙絞線連接到局域網。 RTL8139C（L）接口和PCI2.1規范完全兼容，可以很方便的掛在TriMedia 的PCI 總線上。以太網接口把視頻編碼及協議處理后的數據按以太網的數據格式打包傳送到以太網，同時自動監測接收端的數據變化，把接收到的數據拆包，傳送到TM1300 （2）。
