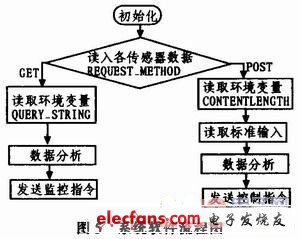

3．5 系統軟件流程圖

　　用戶通過HTML頁面監控遠程設備包含2個流程：1）客戶端到服務器的數據通信?？蛻舳藢⒂脩舻牟僮鱾魉徒oWEB服務器，服務器再調用相應的CGI應用程序控制底層設備，實現設備監控；2）服務器到客戶端的數據通信。即服務器把CGI程序?qū)Φ讓釉O(shè)備監控的結果反饋給客戶端，供用戶瀏覽。

　　一個CGI應用程序首先通過環境變量REQUEST-METHOD判斷客戶端發送的是哪一種數據請求。若是GET請求，則通過環境變量QUERY-STRING獲取數據。若是POST請求，則通過標準輸入獲取客戶端傳送的數據。使用CET方法發送HTML表單數據時，表單數據將作為查詢字符串傳送給CGI應用程序，而用POST方法發送表單數據時，表單數據通過C語言標準輸入直接傳給CGI應用程序。CGI應用程序完成了相關的運算和對底層設備的操作之后，還應該將相應的執行結果反饋給用戶。

　　CGI應用程序通過WEB服務器將結果傳送給客戶端瀏覽器，使用戶直觀的看到操作的執行結果。使用標準輸出（Printf）就可以實現數據發送，WEB服務器得到這些輸出信息，以HTML網頁的形式反饋給客戶端瀏覽器。具體的操作流程如圖5所示。

　　4 案例實現

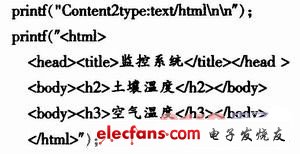

　　目前Web技術中生成動態頁面的方法有CGI、PHP和服務器腳本（如JSP和ASP等），但后兩者需要Web服務器具有這些腳本的運行支持模塊。在嵌入式Web服務器中，考慮到資源限制問題，一般都只提供CGl支持，因此在嵌入式設備中Web應用開發實際上就是基于CGI的程序開發。使用C語言編寫CGI程序，內嵌Html腳本，這樣當執行CGI程序時，即可完成對硬件的操作，又可將操作結果顯示在網頁。CGI程序用getchar（）等函數獲得用戶提交的數據。用pantf（）函數負責輸出。執行結果要以完整的Html文件格式輸出，比如一個CGI文件中的輸出語句如下：

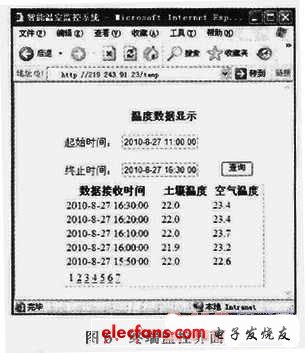

　　打開Web瀏覽器，在地址欄輸入Web服務器IP地址，先是身份驗證網頁，驗證后，顯示的監控信息網頁如圖6所示。

　　5 結論

　　在嵌入式監控系統中，基于嵌入式Linux平臺，利用嵌入式Web服務器和嵌入式數據庫對遠程設備進行操作和管理是嵌入式監控系統的發展方向。本文在嵌入式Linux平臺下使用Boa作為Web服務器，應用CGI技術實現的動態WebServer通用性強，可以穩定、高效地在目標系統中運行，為網絡化遠程實時監控系統的實施提供了技術保障。其不僅可以運用于溫室信息監測，還可運用于其他環境監測，能滿足信息采集擴展性、分布性、實時性的要求。
