1 系統概述

　　1.1 CC8520 芯片介紹

　　CC8520 芯片采用TI 公司“PurePath Wireless”的專有技術1.該芯片可以在各種復雜環境中提供無縫和可靠的音頻流式傳輸。運用先進的誤差校正及隱藏技術的嵌入式音頻網絡協議，CD 品質未壓縮音頻品質采樣，采用I2S 和I2C 接口來實現與音頻編解碼器、DAC/ADC 和數字音頻放大器的無縫連接和控制，無線數據傳輸速率5Mbps，音頻延遲小于16ms，具有高達+4dBm 的可編程功率輸出和-83dBm的靈敏度）。需要很少的外圍器件，故CC8520 完全適合于無線音頻系統傳輸?shù)脑O(shè)計。

　　1.2 工作原理

　　如圖1 所示，在發送端，通過傳聲器（俗稱話筒、麥克風）或模擬音頻接口將聲音或音頻信號轉換為模擬電信號；將模擬電信號傳送到音頻編解碼芯片TLV320AIC3204 的音頻接口IN1_L、IN2_R 端，模擬電信號通過芯片內部的前置放大，A/D 處理后轉換為I2S 格式的數字音頻信號，并傳送至CC8520的I2S 接口；CC8520 將接收到的數字音頻信號進行載波發射，通過與射頻擴展器CC2590 的RF_N 和RF_P 端連接，將射頻信號通過芯片并經由天線將音頻信號發射出去。

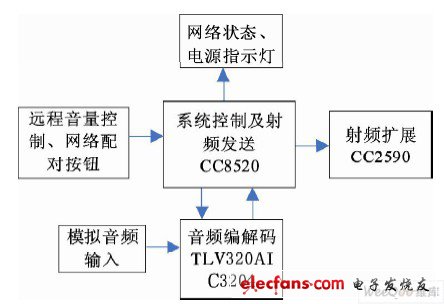

　　圖1 系統發射端原理框圖。

　　如圖2 所示，在接收端另一CC8520 芯片通過CC2590 將接收到載波信號進行解調，將解調的數字音頻信號傳送至音頻編解碼芯片TLV320AIC3204 進行D/A 轉換，輸出模擬音頻信號。因該芯片內部的音頻放大增益較小，所以將模擬信號通過方向放大器進行放大，通過功放或耳機輸出。

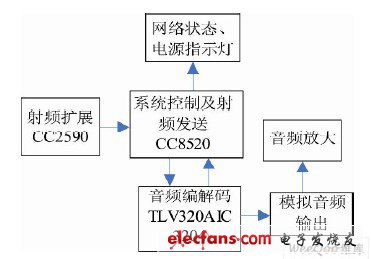

　　圖2 系統接收端原理框圖。

　　2 系統硬件設計及PurePath無線適配器設置

　　2.1 發射部分設計

　　無線音頻發射端可采取便攜式手持設計，主要由無線數字音頻芯片CC8520 、音頻編解碼芯片TLV320AIC3204、射頻擴展芯片CC2590 等低功耗微型貼片芯片組成，可全部裝配在便攜式設備狹小空間的電路板內，其發射端電路原理如圖1 所示，當CC8520 和TLV320AIC3204 作為發射端時，首先在PurePath 無線適配器Projects 中選擇“CC85XXDKdemo AIC3204 ”， 打開后， 選擇“ Analog Inputmaster（AIC3204）”作為發射端配置。

　　考慮到在其在室內使用，并且要發揮CC8520 高品質CD 音質的性能，音頻傳輸系統的主信號源1）選用良好聲學性能的麥克風，連接至TLV320AIC3204的IN1_L 和IN1_R 端，進行前置放大與A/D 轉換：

　　2）自帶CD 機或通過電腦播放的音樂等其他任何標準的立體聲音源可由TLV320AIC3204 的IN2_L 和IN2_R 端進行前置放大和A/D 轉換， 因?yàn)門LV320AIC3204 支持麥克風輸入和立體聲輸入兩種模式。

　　音頻編解碼芯片TLV320AIC3204 的I2S 接口與主芯片CC8520 相連接，并根據本系統傳輸音頻的特點，在PurePath 無線適配器設置，如圖3 所示。

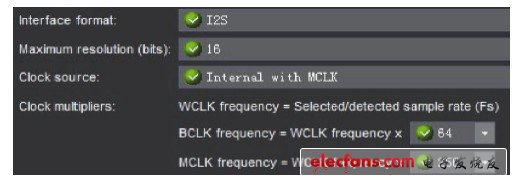

　　圖3 PurePath 無線適配器音頻接口設置

　　接口形式：選擇I2S;最大處理位數：選擇16 位。

　　在本設計中TLV320AIC3204 使用CC8520 的 MCLK作為自己的系統時鐘，因此在時鐘源的選擇上使用“Internal with MCLK”。選擇完成后，系統 自動生成控制指令，不需用戶進行編程。

　　CC8520 內置了微控制器，因此系統不需要額外的微控制器， 將芯片CC8520 通過I2C 接口與與TLV320AIC3204 連接，對TLV320AIC3204 進行初始化和發送控制命令。

　　偏置電壓設置：音源的輸入在采用麥克風輸入或立體聲輸時入，需設置偏置電壓。在硬件中，由R1和 R2 構成偏置網絡；在PurePath 無線適配器“AudioDevice Customization”中進行設置，根據查看數據手冊和本設計的特點，選擇2.5V 偏置電壓，故在該設置框中輸入“W 51 05”。

　　按鍵輸入：PurePath 無線適配器提供以下事件發生方式1.click 2.hold 3.repeat 4.click+repeat.這樣的好處是使設計者根據用戶的需求或者是產品的需要靈活地選擇按鍵樣式，比如推拉式、觸發式、自鎖式等。

　　本次設計中在發射端，使用了三個按鍵，分別是網絡配對鍵、遠程音量控制+鍵、遠程音量控制-鍵。網絡配對鍵采用“hold”方式，即“按住”方式，音量控制鍵采用“hold+repeat”方式，即“可按住可輕點”。

　　網絡配對，音量+和-分別端接至CC8520 的CSN 端、GIO1 端、GIO3 端。這些均可在PurePath 無線適配器進行簡單的選擇。

　　狀態燈提示：在PurePath 無線適配器中設置的狀態顯示方式，在本設計中，選擇閃爍為網絡配對進行，常亮為配對完成，如圖4 所示，為設置好的I/O 映射圖。

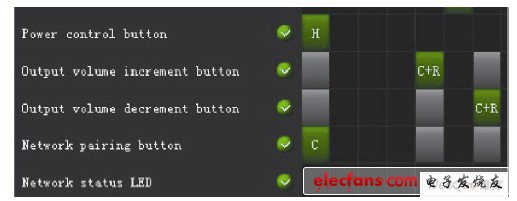

　　圖4 設置完的CC8520 的I/O 端口映射圖。
