什么是上位機

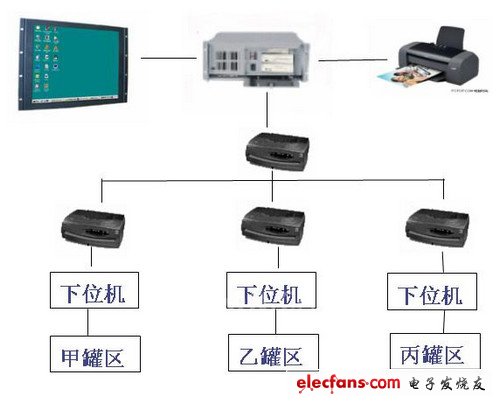

上位機是一臺可以發出特定操控命令的計算機，通過操作預先設定好的命令，將命令傳遞給下位機，通過下位機來控制設備完成各項操作（應用最多的地方如：工業、水利、供電部門、交通等方面）。上位機都有特定的編程，有專門的開發系統，或以上是已經規定好任務，只能按特定的任務進行操作。簡單說上位機就是命令的下達者，而下位機則是命令的執行者。

上位機軟件介紹
下面介紹一種軟件：物聯網應用中收集感知節點信息,進行顯示,控制的應用控制臺。此軟件主要有兩部分組成,數據收發部分和顯示部分
1、上位機在系統中的位置：處于網絡層中，與嵌入式網關通過網線相連。實際應用時是放置在實驗室的老師工作臺上，供實驗室的老師使用。
2、上位機的功能：此軟件實時監視實驗實中每個實驗臺的狀況，包括上電或斷電狀態，實驗臺是否發出了警告，是否發出了求助信號，并對這些信號做出應答，還控制LED屏的文字顯示。
3、上位機的設計實現： 此軟件主要有兩部分組成，數據收發部分和顯示部分。數據收發指的是和嵌入式網關的數據收發。兩者是通過網線連接的，所以應用的是TCP/IP 的Socket 套接字編程，嵌入式網關的設計中已經提到過，它在和上位機通信中是作為服務器的，那么上位機就是作為連接發起方。為了能保證網絡連接的穩定性，我們把Socket讀寫的程序代碼放在了try{} catch(){} 塊中，一旦網絡連接不正常，就會捕獲到該異常，從而關閉程序。
4、關鍵代碼如下：
private void ReadFromArm()
??????? {
??????????? byte[] buffertocheck = new byte[1];
??????????? int bytesize = 0;
??????????? do
??????????? {
??????????????? byte[] bufferofread = new byte[1024];
??????????????? try { bytesize = stream.Read(bufferofread, 0, bufferofread.Length); }
??????????????? catch (Exception ex) { connection = Indicator.Unconnected; MessageBox.Show("連接中斷,程序?qū)⑼顺觥?);? Application.Exit(); read.Abort(); }
??????????????? //MessageBox.Show(BitConverter.ToString(bufferofread));
??????????????? byte[] buffertochecktemp = buffertocheck;
??????????????? buffertocheck = new byte[buffertochecktemp.Length + bytesize];
??????????????? Array.Copy(buffertochecktemp, 0, buffertocheck, 0, buffertochecktemp.Length);
??????????????? Array.Copy(bufferofread, 0, buffertocheck, buffertochecktemp.Length, bytesize);
??????????????? int index_1, index_2;
??????????????? while (Check7E(buffertocheck, out index_1, out index_2))
??????????????? {
??????????????????? byte[] buffertodecode = new byte[index_2 + 1 - index_1];
??????????????????? Array.Copy(buffertocheck, index_1, buffertodecode, 0, index_2 + 1 - index_1);
??????????????????? byte[] bufferofdecode = PPP.Decode(buffertodecode);
??????????????????? //MessageBox.Show(BitConverter.ToString(bufferofdecode));
??????????????????? if (bufferofdecode[0] == bufferofdecode.Length && CheckSum(bufferofdecode))//保證從ARM來的幀是正確的
??????????????????? {
??????????????????????? byte[] Zuohao = new byte[2];
??????????????????????? int subindex = 1, index = bufferofdecode[1]*256+bufferofdecode[2]-1;
??????????????????????? string status=null;
??????????????????????? switch (bufferofdecode[3])//分別處理從ARM來的幀
??????????????????????? {

??????????????????????????? case POWER_ON://從ARM來的上電狀態
??????????????????????????????? status = "上電";
??????????????????????????????? subindex = 1;
??????????????????????????????? break;
??????????????????????????? case POWER_OFF://從ARM來的斷電狀態
??????????????????????????????? status = "斷電";
??????????????????????????????? subindex = 1;
??????????????????????????????? break;
??????????????????????????? case ABNORMAL://從ARM來的異常狀態
??????????????????????????????? status = "異常";
??????????????????????????????? subindex = 1;
??????????????????????????????? break;
??????????????????????????? case WARNING://從ARM來的警告信號
??????????????????????????????? status = "有";
??????????????????????????????? subindex = 2;
??????????????????????????????? break;
??????????????????????????? case NEED_HELP://從ARM來的求救信號
??????????????????????????????? status = "有";
??????????????????????????????? subindex = 3;
??????????????????????????????? break;
??????????????????????? }
??????????????????????? if (0 <= index && index <= 49)
??????????????????????? {
??????????????????????????? listView1.Items[index].SubItems[subindex].Text = status;
??????????????????????????? if (status == "異常" || status == "有")
??????????????????????????????? listView1.Items[index].SubItems[subindex].ForeColor = Color.Red;
??????????????????????????? else
??????????????????????????????? listView1.Items[index].SubItems[subindex].ForeColor = Color.Black;
??????????????????????? }
??????????????????? }
??????????????????? int newlength = buffertocheck.Length - 1 - index_2;
??????????????????? if (newlength == 0)
??????????????????? {
??????????????????????? buffertocheck = new byte[1];
??????????????????? }
??????????????????? else
??????????????????? {
??????????????????????? buffertochecktemp = buffertocheck;
??????????????????????? buffertocheck = new byte[newlength];
??????????????????????? Array.Copy(buffertochecktemp, index_2 + 1, buffertocheck, 0, newlength);
??????????????????? }
??????????????? }
??????????? } while (connection == Indicator.Connected);
??????? }
??????? ///

??????? /// 向ARM發送
??????? ///

??????? /// 座號 2字節
??????? /// 命令字 1字節
??????? public void WriteToArm(byte[] Zuohao, byte mingling)
??????? {
??????????? if (connection == Indicator.Connected)//在與ARM保持連接的情況下可寫
??????????? {
??????????????? byte[] frame = new byte[5];
??????????????? frame[0] = 0x05;
??????????????? Array.Copy(Zuohao, 0, frame, 1, 2);
??????????????? frame[3] = mingling;
??????????????? byte temp = 0;
??????????????? foreach (byte item in frame)
??????????????????? temp += item;
??????????????? frame[4] = (byte)(0 - temp);
??????????????? byte[] frametosend = PPP.Encode(frame);
??????????????? Console.WriteLine(BitConverter.ToString(frametosend));
??????????????? try { stream.Write(frametosend, 0, frametosend.Length); }
??????????????? catch (Exception ex) { }
??????????? }
??????? }
??????? ///

??????? /// 向ARM發送
??????? ///

??????? /// 座號 2字節
??????? /// 命令字加ASC碼 n字節
??????? public void WriteToArm(byte[] Zuohao, byte[] minglingandASC)
??????? {
??????????? if (connection == Indicator.Connected)//在與ARM保持連接的情況下可寫
??????????? {
??????????????? byte[] frame = new byte[4+minglingandASC.Length];
??????????????? frame[0] = (byte)frame.Length;
??????????????? Array.Copy(Zuohao, 0, frame, 1, 2);
??????????????? Array.Copy(minglingandASC,0,frame,3,minglingandASC.Length);
??????????????? byte temp = 0;
??????????????? foreach (byte item in frame)
??????????????????? temp += item;
??????????????? frame[frame.Length-1] = (byte)(0 - temp);
??????????????? byte[] frametosend = PPP.Encode(frame);
??????????????? Console.WriteLine(BitConverter.ToString(frametosend));
??????????????? try { stream.Write(frametosend, 0, frametosend.Length); }
??????????????? catch (Exception ex) { }
??????????? }
??????? }

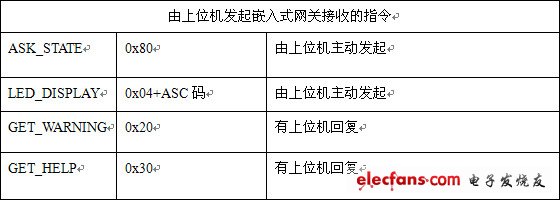

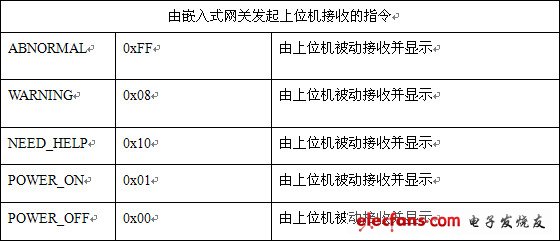

另外數據收發還需要協議，和嵌入式網關通信的指令和協議定制如下：

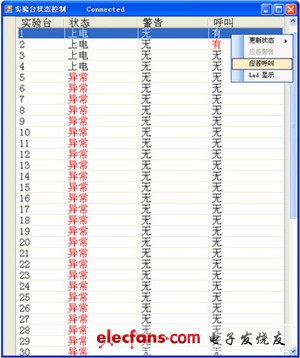

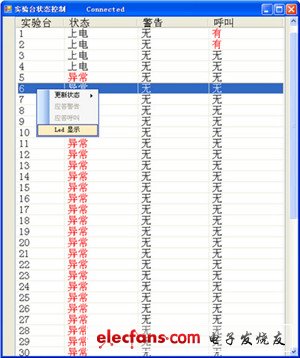

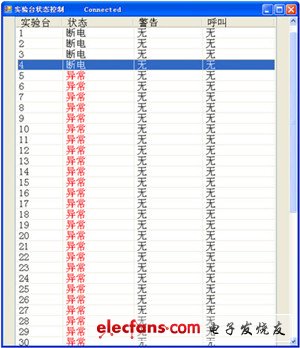

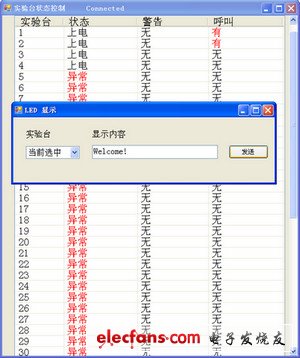

因此數據量較少，協議也就比較簡單，此協議在發送接收時用PPP封裝。顯示部分使用C#編寫的運行于Windows .Net Framework 上的窗體應用程序，根據實際需求，對每個實驗臺狀態的顯示使用ListView控件實現，當出現異常情況，或?qū)嶒?yàn)臺出現警告、求助信號時，ListView的相應字段文字會通過改變顏色來提醒監視人員，監視人員還可以通過一個文字發送窗體來向LED屏發送要顯示的文字?？傊缑媲逦庇^，簡便易用。
?
