　　目前大多數監控系統都是將現場信息發送到遠程計算機上，但計算機攜帶不方便，不能滿足人們隨時隨地查看現場信息的需求。而手機相對計算機來說普及率高、成本低、攜帶輕便，尤其是近年來GPRS無線數字移動通信網的快速發展，為手機終端提供了無線接入Internet業務，使得手機成為互聯網中最普遍的終端設備。多媒體消息服務(Multimedia Message Service，MMS)作為GPRS一項基本業務，被廣大手機用戶所使用。它不僅實現了終端之間、終端和電子郵件之間的信息傳遞，還實現了內容的多樣性，包括圖片、音頻、視頻、圖像、數據和文本的各種組合?？梢?，利用GPRS和MMS技術可完全滿足遠程監控系統對距離、圖像、聲音、高實時性的要求，具有重要的研究意義和使用價值。本文利用S3C6410作為微控制器，設計了一種基于ARM11和MMS技術的遠程監控系統。

　　1 MMS概述

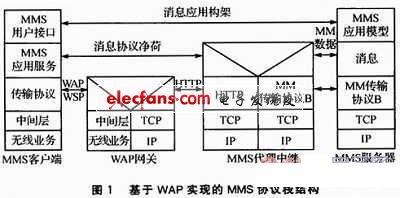

　　MMS是由3(3PP(Third Generation Partnership Project，3G伙伴計劃)和WAP Forum(Wireless Application Protocol Forum，無線應用協議論壇)制定的一種手機消息業務，是短信業務和圖片信息的進一步發展。MMS系統主要包括多媒體信息中心(MMSC)、WAP網關、數據庫服務器和增值服務系統等。它的實現方式有2種：基于WAP和基于IP。目前，GPRS網絡采用基于WAP的方式發送和接收MMS彩信，其具體實現方式如圖1所示。

?

　　從圖1中可以看出，MMS業務是以WAP為載體來傳送信息的，可見WAP技術在多媒體消息服務中扮演了重要的角色。WAP(Wireless Applica-tion Protocol，無線應用協議)是開發移動網絡上類似Internet應用的一系列協議的組合，實現了Internet和移動通信網的互聯。在WAP體系結構中，WTP協議與WSP協議起到核心作用。WSP協議層在會話服務中提供了一致的接口，并針對無線網絡通信進行了優化，而WTP協議為互動式瀏覽(請求/應答)提供服務。

　　在GPRS網絡中，使用MMS PDU(協議數據單元)對MMS信息進行發送和接收，并采用多媒體郵件擴展(MIME)協議進行打包。MMS PDU由MMS Header和MMS Body兩部分組成。Header描述了PDU的特定信息。Body包括了SMIL表述，用來設定多媒體片段的位置、播放時間等。當用戶終端發送MMS信息時，會將MMS PDU作為WAP協議的數據單元進行封裝，并在移動網絡中尋址、存儲和轉發，最終傳遞給接收用戶。

　　2 系統總體架構

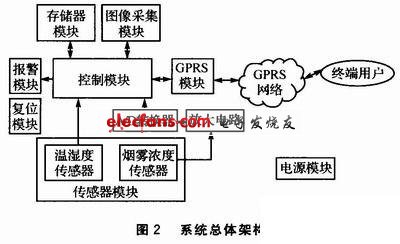

　　為了全面、詳細地掌握現場情況，本系統所采集的信息包括溫度、濕度、煙霧濃度、圖像數據，以滿足人們在生產和生活中的需求。系統的總體架構如圖2所示。

?

　　由圖2可知，本系統主要包括控制模塊、傳感器模塊、圖像采集模塊、報警模塊、GPRS模塊以及存儲器模塊等部分。各個模塊的主要功能如下：

　?、倏刂颇K是整個系統的核心部分。運行系統的主控程序，完成設備的初始化工作;通過對圖像采集模塊的控制，完成對圖像信息的采集、編碼以及存儲等工作;通過傳感器模塊，采集遠程終端的溫度、濕度、煙霧濃度，并將這些信息轉換成ASCII碼;完成MMS信息的封裝、發送任務。

　　②傳感器模塊主要完成對現場信息的采集，包括溫度、濕度、煙霧濃度，實現非電信號向電信號的轉換。

　?、蹐D像采集模塊實現對原始圖像信息的采集、數據的傳送等功能。

　?、蹽PRS模塊通過PPP協議連接到GPRS無線網絡，可實現對MMS信息的發送，以及對來自終端用戶SMS(短信息)的接收。

　?、荽鎯?chǔ)器模塊主要用于存儲經過編碼處理的圖像信息。

　?、蕻?dāng)現場溫度、濕度或煙霧濃度超過預設報警值時，報警模塊產生報警信號，提示工作人員及時處理現場發生的事故。

　　監控系統的工作原理：當系統正常工作時，微控制器模塊會定時采集現場的溫度和煙霧濃度，并與預設的報警值進行對比。當溫度或煙霧濃度高于此值時，微控制器模塊將會控制圖像采集模塊采集現場圖像，并將采集到的數據進行編碼和處理，作為MMS消息的圖片數據進行存儲;同時，通過傳感器模塊采集現場的溫濕度、煙霧濃度，并作為MMS消息的文字部分進行存儲。而后將這兩部分?jǐn)?shù)據進行封裝，以MMS消息的形式傳遞到終端用戶。在完成發送任務的同時，系統會驅動報警模塊產生報警信號，達到報警的目的。

　　用戶也可以通過向系統發送短信息(SMS)的形式，要求監控終端發送現場的溫度、濕度、圖像等信息，以實現用戶對現場的遠程監控。
