IC卡（Integrated Circuit Card）經過20多年的發展，已廣泛應用于金融、電信、保險、商業、國防、公共事業等領域。IC卡按外部接口設備的連接方式可分為接觸式IC卡和非接觸式IC卡（又稱射頻卡）兩類。接觸式IC卡，就是IC卡與外界進行數據通訊時，芯片的電極觸點必須與IC卡讀寫設備直接連接；非接觸式IC卡在使用時則無須與IC卡讀寫器設備直接連接，而是通過無線電波或電磁感應的方式實現與IC卡讀寫設備的數據通訊。在刷卡速度要求高，用卡環境惡劣，污染嚴重等環境下，非接觸式IC卡有著它特有的優勢。
　　我們利用EM公司（EM MICROELECTRONICMARIN SA，2074 MARIN－Switzerland）生產的P4095芯片，制作了IC卡讀頭，并在此基礎上，編寫了EM公司H4001非接觸式IC卡的讀卡程序。
1　工作原理

??? 讀卡的工作原理如圖1所示。
　　當IC卡（H4001）靠近讀卡器時，圖1中的兩個回路在125kHz時產生諧振。IC卡從中獲取能量，連續地向外發送信號。P4095接收信號，送單片機分析處理該卡的信息。

2　P4095芯片介紹
　　該芯片集成相同步邏輯系統，可以得到與線圈諧振頻率相同的載波頻率；不需外部晶振；載波頻率為100到150kHz；支持多種IC卡傳輸協議，如H400X，P4150，P4069等；封裝形式為SO16或PSOP216。用P4095制作的射頻卡讀頭可完成下列功能：（1）載波頻率驅動線圈。（2）對可寫卡磁場的調幅調制。（3）對線圈上由卡引發的調制信號進行幅度解調。（4）與微處理器通過簡單的連線相互通信。
　　芯片的操作由SHD和MOD控制。SHD為高時進入睡眠模式，在芯片供電之后，SHD必須為高以對芯片進行正確的初始化，然后SHD再接低電平，這樣芯片可以發出射頻場，由解調模塊將線圈上讀到的信號由DEMOD__OUT輸出。MOD接地使芯片進入只讀狀態。應用圖如下圖2所示。
3　H4001原理
　　H4001是在異頻無線傳送中應用的CMOS集成電路。電路由放在磁場中的線圈驅動，并從中得到時鐘脈沖。開關調制電流可以送回包含在激光可編程邏輯器件中的64位信息。
　　串行輸出的數據包括9位起始位，40位信息位，14位校驗位，1位停止位。

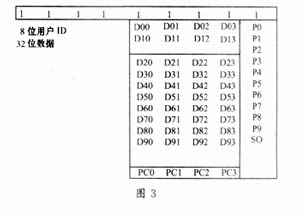

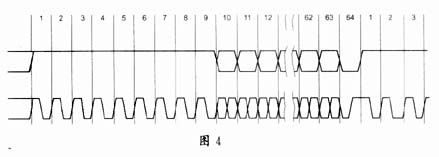

　　而這64位信息是通過曼徹斯特碼調制的。邏輯“1”是在一個位周期內產生一個下降沿，邏輯“0”是在一個位周期內產生一個上升沿。64位曼徹斯特碼如圖3所示。一旦發送，就將連續地發。圖4所示的就是邏輯電平與曼徹斯特碼之間的關系。從圖中可以看出64位信號連續循環輸出的情況。

4　曼徹斯特碼解碼方法

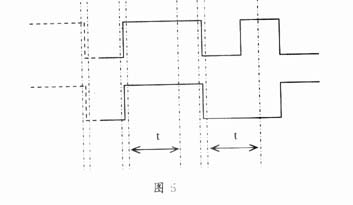

　　根據曼徹斯特碼的特點，得知曼徹斯特碼中高電平持續的時間有兩種情況：半個位周期和一個位周期。高電平持續一個位周期的情況是因?yàn)槠渲星懊姘雮€(gè)位周期高電平屬于前一位邏輯“0”所有，后半個位周期高電平是屬于后一位邏輯“1”所有。根據這個特點，我們分析圖5示的波形，首先找一個下跳，然后找一個上跳，目的是確認是否接收到信號（曼徹斯特碼）。而后進入一個延時階段t（延時t大于半個位周期，小于一個位周期）。接著讀入信號，它必須是“1”。那么這個“1”就肯定是數據序列中某一位（如果不是“1”，就從頭再來）。接下來就是找該位“1”的下跳，找到之后又延時t，繼續讀入下一位數據。重復找跳變和延時的操作，就可以正確地讀出曼徹斯特碼序列。由于H4001在電磁場中是連續循環地輸出它的信息的，為了確保完全讀入卡上64位的信息，我們每張卡都讀128位。

　　根據H4001的特性，我們知道它的數據序列是以9個連續的“1”開始的，然后就是數據和校驗位。因此，只要在上面128位信息中找到9個連續的“1”，并且分析其后的數據位和行列校驗位就可以確定這一張卡的信息。
5　研究結果
　　在試驗的過程中，根據以上原理編制的程序每次都能正確讀取卡上的信息。
經測量，程序讀卡距離為9．5cm～11．5cm。讀卡
時間為0．086s。（測量方法：把卡放在線圈上，開啟程序，正確讀到信號就停止。）
6　程序流程圖

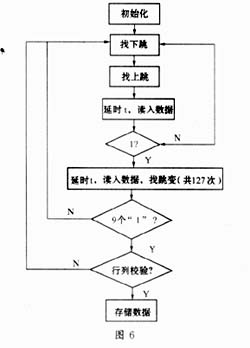

??? 程序流程圖見圖6。程序略。
