單片機報警器聲音產生的方法

1．實驗任務

用單片機P1.0輸出1KHz和500Hz的音頻信號驅動揚聲器輸出報警器聲音，作報警信號，要求1KHz信號響100ms，500Hz信號響200ms,交替進行，P1.7接一開關進行控制，當開關合上響報警信號，當開關斷開告警信號停止，編出程序。

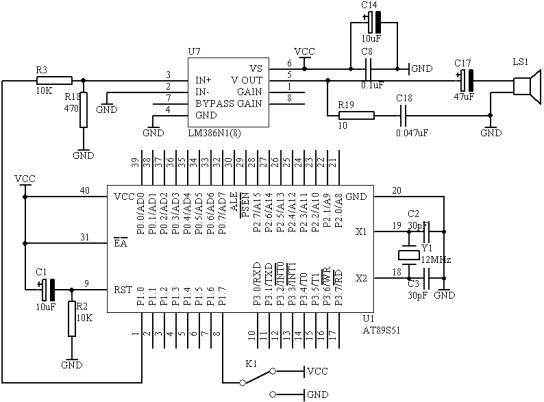

2．電路原理圖

圖4.6.1

3．系統板上硬件連線

（1． 把“單片機系統”區域中的P1.0端口用導線連接到“音頻放大模塊”區域中的SPK IN端口上；

（2． 在“音頻放大模塊”區域中的SPK OUT端口上接上一個8歐的或者是16歐的喇叭；

（3． 把“單片機系統”區域中的P1.7/RD端口用導線連接到“四路撥動開關”區域中的K1端口上；

4．程序設計內容

（1． 信號產生的方法

500Hz信號周期為2ms，信號電平為每1ms變反1次，1KHz的信號周期為1ms，信號電平每500us變反1次；

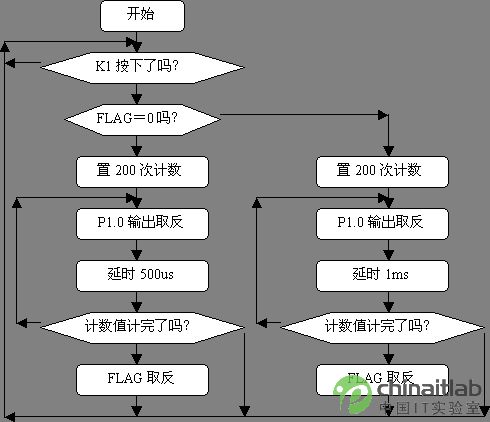

5．程序框圖

?

圖4.6.2

6．匯編源程序

FLAG BIT 00H

ORG 00H

START: JB P1.7,START

JNB FLAG,NEXT

MOV R2,#200

DV: CPL P1.0

LCALL DELY500

LCALL DELY500

DJNZ R2,DV

CPL FLAG

NEXT: MOV R2,#200

DV1: CPL P1.0

LCALL DELY500

DJNZ R2,DV1

CPL FLAG

SJMP START

DELY500: MOV R7,#250

LOOP: NOP

DJNZ R7,LOOP

RET

END

7． C語言源程序

#include

#include

bit flag;

unsigned char count;

void dely500(void)

{

unsigned char i;

for(i=250;i>0;i--)

{

_nop_();

}

}

void main(void)

{

while(1)

{

if(P1_7==0)

{

for(count=200;count>0;count--)

{

P1_0=~P1_0;

dely500();

}

for(count=200;count>0;count--)

{

P1_0=~P1_0;

dely500();

dely500();

}

}

}

}
