51的UART所用的幾個寄存器

SCON：SM0 SM1 SM2 REN RB8 TX8 RI TI

PCON: SMOD --?? --????? --????? ---??? ---????PD IDLE

T2CON: TF2 EXF2? RCLK? TCLK? EXEN2? TR2? C/_T? CP/_RL2

TH2,TL2

波特率為9600bps

avr:atmega64的USART的兩個

所用到的寄存器

這里用的是uart0,所以初始化時應該設置相關的寄存器有：

UCSR0A?： RXC TXC UDRE FE DOR UPE U2X MPCM?

UCSR0C ：--? UMSEL UPM1 UPM0 USBS UCSZ1 UCSZ0 UCPOL

UBRR0H?、?UBRR0L、

UCSR0B ：RXCIE TXCIE UDRIE RXEN TXEN UCSZ2 RXB8 TXB8

別問我這些都是代表什么含義，不懂自己翻書去。。

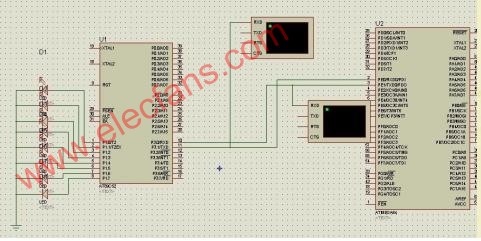

proteus仿真如下圖：

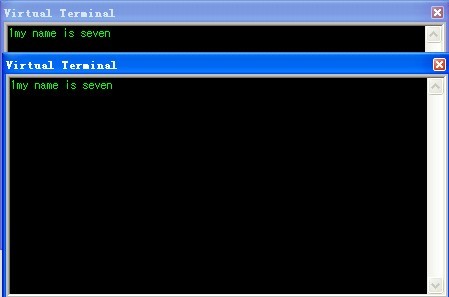

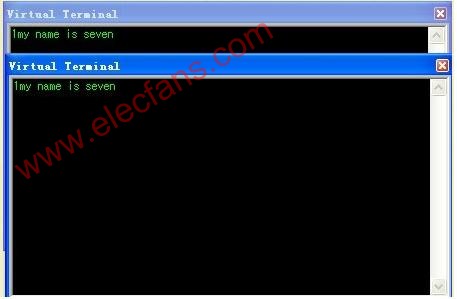

仿真結果如下圖所示：

其中要注意的是：

因?yàn)槲以诜抡嬷兄荒苓x擇atmega64的CKSEL Fuse中的8MHz，所以在AVR的程序中初始化波特率是按8MHz來計算的。所以仿真歸仿真，注意實際中應用。

51單片機用定時器1來產生波特率時，看書據說模式2下，12MHz時最高只能到達4800bps。這里就只好用定時器2來。不過也挺好用的。。仿真時用的是8052核。。否則沒反應不要怪我哦。。

最后把程序附上，里面有些變量聲明了沒有用到，當初只是實驗。。

51的：

#include "reg52.h"

#define AA 0x61
#define commun_symbol 0x31
sbit LED=P2^0;
unsigned char Tx[]={"my name is seven!"};
void uart_init(void)
{
? SCON?? = 0x50;
? RCAP2H = 0xFF;
? RCAP2L = 0xD9;
? TH2??? = 0xFF;
? TL2??? = 0xD9;
? T2CON? = 0x34;
??
}

void uart_send(unsigned char byData)
{
?TI=0;
?SBUF=byData;
?while(TI==0);
?TI=1;
}

unsigned char uart_receive(void)
{
?RI=0;
?while(RI==0);
?RI=1;
?return(SBUF);
}

void main()
{
?unsigned char byBuff,i;
?uart_init();
?uart_send(commun_symbol);
?while(1)
?{
??
??
??byBuff=uart_receive();
??LED=1;
??if(byBuff==0x31)
??{
???for(i=0;i<20;i++)
??{
???P1=byBuff;
???uart_send(Tx[i]);
??}
??}
?}

}

atmega64的程序：

兩個文件，一個是將函數模塊化，別一個是主函數，調用（- -！最近習慣將程序模塊化。。。）

//------------------uart.c---------------------

//----這里將通信函數模塊化------------

#include

void uart0_init(void)
{
?UCSR0B = 0x00; //disable while setting baud rate
?UCSR0A = 0x00;
?UCSR0C = 0x06;
?UBRR0L = 0x33; //set baud rate lo
?UBRR0H = 0x00; //set baud rate hi
?UCSR0B = 0x18;
}

void uart0_Transmit( unsigned char data )
{
/* Wait for empty transmit buffer */
while ( !( UCSR0A & (1<;
/* Copy ninth bit to TXB8 */
UCSR0B &= ~(1<//if ( data & 0x0100 )
//UCSR0B |= (1</* Put data into buffer, sends the data */
UDR0 = data;
}

unsigned char uart0_Receive( void )
{
/* 等待接收數據*/
while ( !(UCSR0A & (1<;
/* 從緩沖器中獲取并返回?cái)?shù)據*/
return UDR0;
}

//--------------main.c-----------

//--------------------------------

#include
#include "spi.h"
#define commun_symbol 0x31

//-----------send a commun_symbol-----
//-----------receive a commun_symbol--
//????? <--no,continue receive||||||yes-->receive the data and send
void main()
{
?unsigned char bybuff;
?DDRB=0xff;
?PORTB=0xff;
?uart0_init();
??{
?
? do
? {
? bybuff=uart0_Receive();
? }
? while (bybuff!=commun_symbol);//commun_symbol);
? while(1)
? {
? ?
?uart0_Transmit(bybuff);
?bybuff=uart0_Receive();
?PORTB=(0xff|bybuff);
? }
?}
}

ok,任務完成了,改天實驗一下!
