基于MH88500的無線接入系統內部通話的實現

1 無線接入系統簡介

　　人類社會發展到高度信息化的今天，信息的交流不僅對經濟，同時對于變化的發展也起到重要的作用。在通信基礎設施缺乏的區域，由于信息的閉塞，其經濟和文化的發展會受到嚴重阻礙。在中國，由于廣大農村地區人口分散，地形復雜，架設有線電話網的費用極其昂貴，而且維修困難。因此，在這些地區發展無線本地環路系統有著極大的優勢。主要表現在以下幾個方面。

　　初裝、運行及維護費用低；
　　安裝快捷；
　　可靠笥高、操作簡便；
　　造價低，擴容靈活方便。

　　無線本地環路系統是運用現代電信網絡技術及移動通信技術開發的無線接入系統。運行方式為點到多點，系統基站將通話信道分配給遠方多個無線終端點。對于分散于廣大區域的用戶群來說，無線接入系統比有線接入系統價格低廉，而且安裝快捷、維護簡單。該系統由BSC（基站控制器）、BS（基站系統）、RU（RADIo Unit）組成。BSC是該系統的控制和維護平臺，通過它可進行系統的數據配置和維護。BS作為傳輸系統用于完成BSC和RU之間的信令轉發和語音傳送。BS以E1接口方式接入BSC，并可拉遠以實現大區覆蓋。RU包括SU450和MSU40。無線終端有兩種，即單用戶固定臺和多用戶固定臺，它們均通過無線信道由BS接入。而BSC則可通過NO.1、NO.7和V5.2接入公網。

　　目前，該系統已開始使用，價格相當便宜。?

　　2 MSU的特點?

　　無線接入多用戶固定終端MSU通過一組終端用戶公享有限的無線信道接入市話網，可極大的提高無線信道的利用率。同時各終端用戶間又可以不占用無線資源而實現無阻塞通話?？捎趶V大農村、海島甚至部分城市來講，由于架設有線系統在成本、工程量及施工時間的限制，選擇MSU終端通過無線接入市話顯然是一種最佳選擇。對于在各種諸如水災、地震等災害期間及其它需要應急的臨時性通訊服務場合，MSU更能顯示出其安裝快速靈活的優勢。MSU有如下特點：

　　MSU本身具有效換網，各用戶通話不占用無線資源，并且便于提供各種新業務；
　　終端號碼可按市話統一編號，可使用DID、DOD撥號方式；
　　無線傳輸具有加密功能；
　　支持遠端維護和計費。MSU在系統中的位置如圖1所示，圖1中，PSTN為市話網；BSC為基站控制器；BS為基站；MSU為多用戶臺終端。

MSU在系統中的位置

　　MSU整個系統采用MSK調制和專用控制信道全數字化信念。其呼叫有如下幾種類型：

　　MSU內部用戶呼叫；
　　MSU用戶呼叫市話；
　　MSU用戶呼叫MSU外的其它無線用戶；
　　市話用戶呼叫MSU用戶。?

　　3 系統硬件電路?

　　采用單片機8051及其它芯片設計的能帶8個電話分機的固定終端系統如圖2所示（不包括無線部分，僅實現多用戶間的電話接續，外線電話是已解調的）。該系統不但分機之間能夠通過本用戶臺進行交換以實現互相通話，耐用可以直撥市話（同時只能有兩部同時打出去，實行搶占式），外面的電話也可直撥進來。?

　　系統中各芯片的功能分別為：8051為主CPU，用于實現控制，是系統的核心芯片；8255為擴展并行接口；MT8816是空分交換芯片，用來實現各線路的接通和切斷；MT88500為用戶電路接口芯片，主要完成振鈴和用戶摘機識別，即完成BORSCHT功能；MT8870DC用于雙音多頻信號識別和完成各種信令的解釋。?

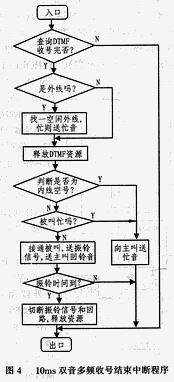

本系統通過8255工作在0方式下的PB0～PB7和PA6～PA7接8個內線用戶和2個外線用戶臺的端口10（OFHK，低電平有效）。這些端口每10ms掃描一次，一旦發現有用戶摘機，就通過MT8816給用戶發送撥號音，同時搜索空DTMF，準備接收撥號。用戶撥寫號碼后，系統就判斷是哪個用戶，并接通相應的用戶線，同時釋放DTMF、送振鈴信號給用戶電路，還要送回鈴音給主叫用戶。振鈴8次后，如用戶未來摘機，就切斷該回路線，以釋放資源供其他呼叫使用。通話期間，有一方掛機，不切斷回路，并向另一方送忙音。DTMF收號結束掃描采用10ms中斷查詢方式。8255的PA3～PA5通過74LS138和8個內線用戶的端口19（RC）相連可傳輸振鈴信號。PA0～PA2通過74LS138（3-8線譯碼器）和8個用戶端（MT88500）的端口15相連，可實現靜音功能。MH88500的16管腳（共八個）和MT8816（模擬8x16空分交換芯片）的8個輸入端Yi(i=0～7)相連。8051的P1.0～P1.3和MT8870DC（雙音多頻譯碼器）的Q1～4相連。P1.4～P1.6分別輸出500Hz撥號音、0.5s斷0.5s通的忙音、1s停4s通回鈴音等。P3.5～P3.5分別接MT8816的DATA（38腳）、STROBE（18腳）、CS（36腳）。P0.0～P0.6分別接MT8816的六個地址線。P3.0～P3.4分別接5個DTMF的TSD端。MT8816的Y0～Y4接5個DTMF的輸入端以接收撥號信號。Y5～Y7接8051的P1.4～P1.6。Y8～9接兩個外線用戶電路（MH88500的TIP和TING端）。MT8816的其余端口用來接通內外線，這樣還有Y15和Y16兩個管腳空閑不用，該系統中的主要芯片MT8816，MH88500，MT8870DC均為MITEL公司的產品。

　　圖3所示為MH88500的主要管腳連接圖。?
